Патент на изобретение №2309258

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2309258 (13) C2
(51) МПК

F01K13/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2005124349/06, 01.08.2005

(24) Дата начала отсчета срока действия патента:

01.08.2005

(43) Дата публикации заявки: 10.02.2007

(46) Опубликовано: 27.10.2007

(56) Список документов, цитированных в отчете о
поиске:
РЫЖКИН В.Я., ТЕПЛОВЫЕ ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ. – М.: ЭНЕРГИЯ, 1976. SU 740161 А 05,06,1980. SU 335505 А 12.05.1972. DE 3318258 С2 22.06.1989. ЕР 0714499 В1 14.01.1998. SU 1770718 А1 23.10.1992. RU 2037117 С1 09.06.1995. SU 614313 А 31.05.1978. SU 918696 А 07.04.1982.

Адрес для переписки:

111673, Москва, ул. Новокосинская, 21, кв.92, В.А. Калатузову

(72) Автор(ы):

Калатузов Владимир Анатольевич (RU)

(73) Патентообладатель(и):

Калатузов Владимир Анатольевич (RU)

(54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ ЭЛЕКТРОСТАНЦИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение относится к тепловой электростанции. Предложение заключается в том, что удаляемые дымовые газы по газоподводящему тракту поступают в газораспределитель, находящийся внутри градирни над водоуловителем, и через направляющие сопла распределяются внутри градирни, при этом из поступающего в градирню воздуха удаляется содержащаяся в нем влага, при этом в градирню подается полностью очищенный от влаги сухой воздух, при этом полученный из воздуха водный конденсат подается на технологические нужды, например в чашу градирни или на химводоочистку. Устройство для осуществления способа работы тепловой электростанции содержит газораспределитель, расположенный над водоуловителем внутри градирни, представляющий систему каналов замкнутого сечения в виде концентрических окружностей с равномерно расположенными на них направляющими соплами, ориентироваными выходными отверстиями вверх, устройство воздухоподготовки, в котором размещены вентилятор и влагоотделитель воздуха, воздуховоды между устройством воздухоподготовки и воздуховходными окнами градирни, воздухораспределители, установленные в воздуховходных окнах градирни, конденсатосборник с водоводами на технологические нужды. Изобретение позволяет повысить коэффициент полезного действия, уменьшить потери тепла и воды, а также тепловые загрязнения атмосферы. 2 н.п. ф-лы, 1 ил.

Изобретение относится к тепловой электростанции и предназначено для повышения эффективности эксплуатации и снижения водопотребления.

Известен способ работы тепловой электростанции, при котором дымовые газы отводят через газоотводящий тракт с дымовой трубой. Устройство для осуществления способа работы тепловой электростанции содержит газоотводящий тракт с дымовой трубой и систему технического водоснабжения с водохранилищем-охладителем или морем, или рекой [1].

Недостатком данного способа и устройства является низкий коэффициент полезного действия, тепловые загрязнения водоемов, большие потери тепла, зависимость расположения электростанции от наличия водоемов.

Известен способ работы тепловой электростанции с раздельным газоотводящим трактом и системой технического водоснабжения. Устройство для осуществления способа работы тепловой электростанции содержит газоотводящий тракт с дымовой трубой и систему технического водоснабжения с градирнями [2].

Недостатком данного способа и устройства является громоздкость компоновки электростанции, низкий коэффициент полезного действия, тепловые загрязнения атмосферы, большие потери тепла и воды, зависимость охлаждающей способности градирни от изменения влажности поступающего в нее воздуха, при этом рост влажности воздуха вызывает ухудшение охлаждающей способности и невозможность получения воды из атмосферного воздуха.

Предлагаемое изобретение исключает эти недостатки.

Технический результат изобретения достигается тем, что удаляемые дымовые газы по газоотводящему тракту поступают в газораспределитель, находящийся над водоуловителем внутри градирни, и через направляющие сопла распределяются внутри градирни, при этом из поступающего в градирню воздуха удаляется содержащаяся в нем влага, при этом в градирню подается полностью очищенный от влаги сухой воздух, при этом полученный из воздуха конденсат подается на технологические нужды, например в чашу градирни или на химводоочистку.

Устройство для осуществления способа работы тепловой электрической станции, содержащее газоотводящий тракт с дымовой трубой и систему технического водоснабжения с градирней, отличается тем, что содержит газораспределитель 1, расположенный над водоуловителем 2 внутри градирни, представляющий систему каналов замкнутого сечения в виде концентрических окружностей с равномерно расположенными на них направляющими соплами 3, ориентироваными выходными отверстиями вверх, устройство воздухоподготовки 4, в котором размещены вентилятор 5 и влагоотделитель воздуха 6, воздуховоды 7 между устройством воздухоподготовки 4 и воздуховходными окнами 8 градирни, воздухораспределители 9, установленные в воздуховходных окнах 8 градирни, конденсатосборник 10 с водоводами 11 на технологические нужды.

Устройство работает следующим образом.

Удаляемые дымовые газы поступают в газораспределитель 1, расположенный над водоуловителем 2 внутри градирни, при этом удаляемые дымовые газы распределяются по площади сечения градирни направляющими соплами 3, при этом за счет их большей температуры и скорости поступления дымовые газы создают дополнительный эжекционный эффект, увеличивают скорость движения воздуха в градирне, улучшая процесс охлаждения воды, при этом атмосферный воздух, содержащий влагу, поступает во влагоудаляющее устройство 4, внутри которого вентилятором 5 через влаогоотделитель воздуха 6 очищенный от влаги воздух по воздуховодам 7 подается в воздуховходные окна 8 градирни через воздухораспределители 9, установленные в воздуховходных окнах 8, при этом полученный из воздуха водный конденсат поступает в конденсатосборник 10, из которого водный конденсат по водоводам 11 подается на технологические нужды, например в чашу градирни или на химводоочистку.

Реализация способа описана при описании работы устройства.

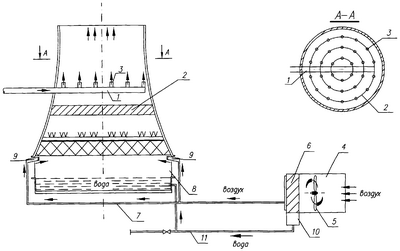

На чертеже показан общий вид устройства.

Источники информации

1. Берман Л.Д. Испарительное охлаждение циркуляционной воды. Госэнергоиздат, 1957 г.

2. Рыжкин В.Я. Тепловые электрические станции, М.: Энергия, 1976 г.

Формула изобретения

1. Способ работы тепловой электростанции, при котором дымовые газы отводят через газоотводящий тракт с дымовой трубой, отличающийся тем, что дымовые газы по газоотводящему тракту подают в газораспределитель, находящийся над водоуловителем внутри градирни, и через направляющие сопла распределяют внутри градирни и создают дополнительный эжектирующий эффект, при этом из поступающего в градирню воздуха удаляют содержащуюся в нем влагу, при этом в градирню подают очищенный от влаги сухой воздух, а полученный из воздуха водный конденсат подают на технологические нужды, например в чашу градирни или на химводоочистку.

2. Устройство для осуществления способа работы тепловой электростанции, содержащее газоотводящий тракт с дымовой трубой и систему технического водоснабжения с градирней, отличающееся тем, что газораспределитель расположен над водоуловителем внутри градирни, представляющий систему каналов замкнутого сечения в виде концентрических окружностей с равномерно расположенными на них направляющими соплами, ориентироваными выходными отверстиями вверх, устройство воздухоподготовки, в котором размещены вентилятор и влагоотделитель воздуха, воздуховоды между устройством воздухоподготовки и воздуховходными окнами градирни, воздухораспределители, установленные в воздуховходных окнах градирни, конденсатосборник с водоводами на технологические нужды.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.08.2008

Извещение опубликовано: 27.06.2010 БИ: 18/2010
