Патент на изобретение №2309244

(54) СПОСОБ СООРУЖЕНИЯ ФИЛЬТРОВОЙ СКВАЖИНЫ

(57) Реферат:

Изобретение относится к горному делу, в частности к способам сооружения скважин для подземного выщелачивания, на воду и другую текучую среду, и может быть использовано при заканчивании для борьбы с выносом песка. Технический результат – повышение надежности очистки от бурового шлама и пластового песка и формирование естественного фильтра. В способе сооружения фильтровой скважины, включающем спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, намыв гравийной набивки, вынос вымытых частиц и предэксплуатационную откачку скважины, промывочную муфту снабжают телескопическим клапаном с радиальными каналами и перекрытым центральным каналом в нижней части. Вынос вымытых частиц и предэксплуатационную откачку производят через прискважинную камеру, соответственно, в верхнем положении клапана с сообщенными радиальными каналами и промывочной муфты с кольцевой полостью скважины и нижнем положении клапана с сообщенными радиальными каналами клапана со скважинным фильтром. Изобретение развито в зависимом пункте. 1 з.п.ф-лы, 1 ил.

Настоящее изобретение относится к горному делу, в частности, к способу сооружения скважин для подземного выщелачивания, на воду и другой текучей среды, и может быть использовано при заканчивании скважин в процессе бурения или проведения ремонта скважин для борьбы с выносом песка.

Известен способ сооружения фильтровой скважины, включающий спуск в скважину эксплуатационной, фильтровой колонн с двойной промывочной трубой, намыв гравия, внутрискважинную промывку [1].

Недостатком известного способа является промывка скважины через фильтровую колонну, что не обеспечивает надежной очистки фильтровой зоны и предэксплуатационной откачки скважины.

Наиболее близким является способ сооружения фильтровой скважины, включающий спуск в скважину эксплуатационной, фильтровой колонн, промывочной муфты и промывочной трубы, промывку скважины [2].

Недостатком известного способа является промывка фильтровой зоны через эксплуатационную колонну, что не обеспечивает надежную очистку от бурового шлама и пластового песка и формирование естественного фильтра. Кроме того, известный способ не предназначен для подземного выщелачивания.

В задачу настоящего изобретения ставится повышение надежности очистки от бурового шлама и пластового песка и формирование естественного фильтра.

Поставленная задача решается тем, что в способе для сооружения фильтровой скважины, включающем спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, намыв гравийной набивки и вынос вымытых частиц, промывочную муфту снабжают телескопическим клапаном с радиальными каналами и перекрытым центральным каналом в нижней части, вынос вымытых частиц и предэксплуатационную откачку производят через прискважинную камеру, соответственно, в верхнем положении клапана с сообщенными радиальными каналами клапана и промывочной муфты с кольцевой полостью скважины и нижнем положении клапана с сообщенными радиальными каналами клапана со скважинным фильтром.

Кроме того, откачиваемую жидкость сбрасывают в скважину и используют в качестве продавочной.

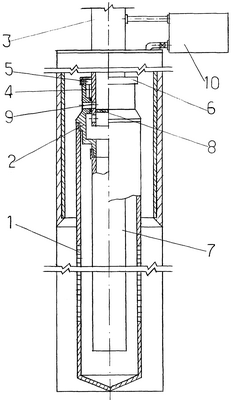

Сущность изобретения пояснена чертежом.

Инструмент по способу включает скважинный фильтр 1, промывочную муфту 2, промывочную трубу 3. Промывочная муфта 2 снабжена клапаном 4.

Клапан 4 телескопически установлен в промывочной муфте 2 и выполнен с приводным узлом 5 в виде шлицевого или шпоночного соединения с промывочной муфтой 2 и снабжен опорной гайкой 6.

Промывочная муфта 2 снабжена дополнительной промывочной трубой 7, а промывочная труба 3 выполнена двойной в верхней части.

Клапан 4 выполнен с перекрытым центральным каналом в нижней части заглушкой 8 и радиальными каналами 9, сообщенными с затрубной полостью скважины через промывочную муфту 2 и со скважинным фильтром через дополнительную и промывочную трубу 7 соответственно в верхнем и нижнем положениях клапана 4. Промывочная труба 3 соединена с прискважинной камерой 10 гибким рукавом.

Промывочная муфта 2 соединена со скважинным фильтром 1 левым переводником. Прискважинная камера 10 выполнена с двумя отсеками для очистки откачиваемой жидкости.

Работа инструмента по способу заключается в следующем.

Скважинный фильтр 1 спускают в скважину, устанавливают на забое и переводят клапан 4 в нижнее положение, когда радиальные каналы 9 сообщены через дополнительную промывочную трубу 7 с внутренней полостью скважинного фильтра 1.

Производят подачу промывочной жидкости и засыпку гравийной набивки в восходящем потоке промывочной жидкости.

При этом мелкие фракции гравийной набивки и буровой шлам вместе с пластовым песком вымываются из фильтровой зоны, и фильтровая набивка оседает в кольцевую полость, образуя естественный фильтр, а вымытые частицы выносятся из фильтровой зоны обратной промывкой через промывочную трубу 3 при переводе клапана 4 в верхнее положение и сообщения с кольцевой полостью радиальных каналов 9, клапана 4 через промывочную муфту 2, в прискважинную камеру 10, а из нее в скважину.

Процесс засыпки гравийной набивки производят порциями с последовательным выносом вымытых частиц обратной промывкой, включением эрлифтной откачки. Предэксплуатационную откачку производят через прискважинную камеру 10 со сбросом в скважину, откачиваемую жидкость используют в качестве продавочной жидкости.

После окончания технологических процессов инструмент раскрепляется от скважинного фильтра и выносится из скважины.

Технический результат.

1. Надежная и полная очистка скважины от бурового шлама и пластового песка.

2. Обеспечение формирования естественного фильтра.

Пример осуществления способа.

На участке №1 ПВ подлежит сооружению откачивающая скважина глубиной 400 м.

Последовательность работ.

1. Бурение скважины диаметром 245 мм до 350 м.

2. Спуск и цементация обсадной колонны 168 мм.

3. Бурение с расширением прифильтровой зоны 350-400 м до 350 мм.

4. Спуск фильтра 118 мм на инструменте для сооружения фильтровой скважины, НКМ 73 мм.

5. Промывка скважины с одновременной засыпкой гравия с крупностью фракций от 0,5 до 10 мм и подсыпка по мере выноса мелких фракций и песка и образования естественного фильтра.

6. Предэксплуатационная откачка скважины через прискважинную камеру со сбросом в скважину.

Источники информации

1. А.с. СССР №804819, Е21В 43/04, 43/28, 15.02.81.

2. Патент РФ №2179628, МПК 7, Е21В 43/04, 20.02.2002.

Формула изобретения

1. Способ сооружения фильтровой скважины, включающий спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, намыв гравийной набивки, вынос вымытых частиц и предэксплуатационную откачку скважины, отличающийся тем, что промывочную муфту снабжают телескопическим клапаном с радиальными каналами и перекрытым центральным каналом в нижней части, вынос вымытых частиц и предэксплуатационную откачку производят через прискважинную камеру соответственно в верхнем положении клапана с сообщенными радиальными каналами клапана и промывочной муфты с кольцевой полостью скважины и нижнем положении клапана с сообщенными радиальными каналами клапана со скважинным фильтром.

2. Способ по п.1, отличающийся тем, что откачиваемую жидкость сбрасывают в скважину и используют в качестве продавочной жидкости.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.04.2008

Извещение опубликовано: 10.06.2010 БИ: 16/2010
