Патент на изобретение №2309243

(54) СПОСОБ СООРУЖЕНИЯ ФИЛЬТРОВОЙ СКВАЖИНЫ

(57) Реферат:

Изобретение относится к горному делу, в частности, к способам сооружения скважин для добычи воды и другой текучей среды, и может быть использовано при заканчивании скважин в процессе бурения или проведения ремонта скважин для борьбы с выносом песка. Технический результат – надежная и полная очистка скважины от бурового шлама и пластового песка и формирование естественного фильтра. Способ сооружения фильтровой скважины включает спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, промывку скважины, намыв гравийной набивки и вынос вымытых частиц. При этом промывочную трубу выполняют двойной. Промывочную муфту снабжают телескопически установленным клапаном с приводным узлом. Клапан выполняют с радиальными каналами и перекрытым центральным каналом в нижней части. Промывку производят в нижнем положении клапана при сообщенных радиальных каналах клапана со скважинным фильтром, а вынос вымытых частиц в верхнем положении клапана при сообщенных радиальных каналах через промывочную муфту с кольцевой полостью скважины. 1 ил.

Настоящее изобретение относится к горному делу, в частности, к способу сооружения скважин для добычи воды и другой текучей среды, и может быть использовано при заканчивании скважин в процессе бурения или проведения ремонта скважин для борьбы с выносом песка.

Известен способ сооружения фильтровой скважины, включающий спуск в скважину эксплуатационной, фильтровой колонн с двойной промывочной трубой, промывку скважины [1].

Недостатком известного способа является промывка скважины через фильтровую колонну, что не обеспечивает надежной очистки фильтровой зоны.

Наиболее близким является способ сооружения фильтровой скважины, включающий спуск в скважину эксплуатационной, фильтровой колонн, промывочной муфты и промывочной трубы, промывку скважины [2].

Недостатком известного способа является промывка фильтровой зоны через эксплуатационную колонну, что не обеспечивает надежную очистку от бурового шлама и пластового песка и формирование естественного фильтра.

В задачу настоящего изобретения ставится повышение надежности очистки от бурового шлама и пластового песка и формирование естественного фильтра.

Поставленная задача решается тем, что в способе для сооружения фильтровой скважины, включающем спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, промывку скважины, намыв гравийной набивки и вынос вымытых частиц, промывочную трубу выполняют двойной, промывочную муфту снабжают телескопически установленным клапаном с приводным узлом, выполняют с радиальными каналами и перекрытым центральным каналом в нижней части. Промывку производят в нижнем положении клапана при сообщенных радиальных каналов клапана со скважинным фильтром, а вынос вымытых частиц производят в верхнем положении клапана при сообщенных радиальных каналах клапана через промывочную муфту с кольцевой полостью скважины.

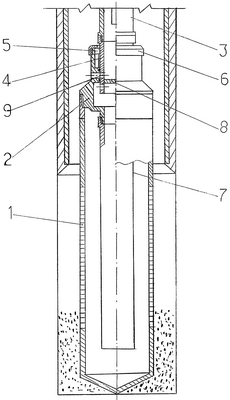

Сущность изобретения пояснена чертежом.

Инструмент по способу включает скважинный фильтр 1, промывочную муфту 2, промывочную трубу 3. Промывочная муфта 2 снабжена клапаном 4.

Клапан 4 телескопически установлен в промывочной муфте 2 и выполнен с приводным узлом 5 в виде шлицевого и шпоночного соединения с промывочной муфтой 2 и снабжен опорной гайкой 6.

Промывочная муфта 2 снабжена дополнительной промывочной трубой 7, а промывочная труба 3 выполнена двойной.

Клапан 4 выполнен с перекрытым центральным каналом в нижней части заглушкой 8 и радиальными каналами 9, сообщенными с затрубной полостью скважины через промывочную муфту 2 и со скважинным фильтром через дополнительную и промывочную трубу 7 соответственно в верхнем и нижнем положениях клапана 4.

Промывочная муфта 2 соединена со скважинным фильтром 1 левым переводником.

Работа инструмента по способу заключается в следующем.

Скважинный фильтр 1 спускают в скважину, устанавливают на забое и переводят клапан 4 в нижнее положение, когда радиальные каналы 9 сообщены через дополнительную промывочную трубу 7 с внутренней полостью скважинного фильтра 1.

Производят подачу промывочной жидкости и засыпку гравийной набивки в восходящем потоке промывочной жидкости.

При этом мелкие фракции гравийной набивки и буровой шлам вместе с пластовым песком вымываются из фильтровой зоны, и фильтровая набивка оседает в кольцевую полость, образуя естественный фильтр, а вымытые частицы выносятся из фильтровой зоны обратной промывкой через промывочную трубу 3 при переводе клапана 4 в верхнее положение и сообщения с кольцевой полостью радиальных каналов 9 клапана 4 через промывочную муфту 2.

Процесс засыпки гравийной набивки производят порциями с последовательным выносом вымытых частиц обратной промывкой, включением эрлифтной откачки.

После окончания засыпки гравийной набивки инструмент раскрепляется от скважинного фильтра и выносится из скважины.

Технический результат.

1. Надежная и полная очистка скважины от бурового шлама и пластового песка.

2. Обеспечение формирования естественного фильтра.

Пример осуществления способа.

Ремонту и реконструкции подлежит вышедшая из строя скважина №10290/14 водозабора “Луковский лес”, г.Рязань.

Скважина безфильтровая, глубина 105 м, обсажена на глубину 50 м от устья обсадной колонной 426 мм. Конкретные причины прекращения эксплуатации скважины: повышенная мутность откачиваемой воды.

Для ремонта скважины производят следующие операции:

1) очистку ствола скважины и расширение прифильтровой зоны 50-104 м до 450 мм;

2) спуск фильтра 273 мм длиной 45 м на инструменте для сооружения фильтровой скважины;

3) промывку скважины с одновременной засыпкой гравия с крупностью фракций от 0,5 до 10 мм до уровня 57,5 м от устья скважины и подсыпку по мере выноса мелких фракций и песка и образования естественного фильтра.

Источники информации

1. Патент РФ №2209943, МПК⁷, Е21В 43/04, 10.08.2003.

2. Патент РФ №2179628, МПК⁷, Е21В 43/04, 20.02.2002.

Формула изобретения

Способ сооружения фильтровой скважины, включающий спуск в скважину скважинного фильтра на промывочной трубе с промывочной муфтой, промывку скважины, намыв гравийной набивки и вынос вымытых частиц, отличающийся тем, что промывочную трубу выполняют двойной, промывочную муфту снабжают телескопически установленным клапаном с приводным узлом, клапан выполняют с радиальными каналами и перекрытым центральным каналом в нижней части, промывку производят в нижнем положении клапана при сообщенных радиальных каналах клапана со скважинным фильтром, а вынос вымытых частиц – в верхнем положении клапана при сообщенных радиальных каналах клапана через промывочную муфту с кольцевой полостью скважины.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 30.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
