Патент на изобретение №2309226

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2309226 (13) C1
(51) МПК

E04B2/42 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2006113741/03, 21.04.2006

(24) Дата начала отсчета срока действия патента:

21.04.2006

(46) Опубликовано: 27.10.2007

(56) Список документов, цитированных в отчете о
поиске:
Комплексная серия типовых проектов жилых домов и общественных зданий 10.75-027/1.2/КБ по железобетону им. А.А.Якушева Госстроя. 1988. RU 17931 U1, 10.05.2001. RU 2215099 С1, 27.10.2003. US 5398470 А, 21.03.1995. DE 1609660 А, 27.01.1972.

Адрес для переписки:

432027, г.Ульяновск, Северный Венец, 32, ГОУ ВПО “Ульяновский государственный технический университет”, проректору по научной работе

(72) Автор(ы):

Ямлеев Усман Айнатулович (RU),
Кудряшова Розалия Алексеевна (RU),
Насыров Рафаэль Робертович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Ульяновский государственный технический университет” (RU)

(54) ЖЕЛЕЗОБЕТОННАЯ ДИСКРЕТНАЯ СВЯЗЬ ДЛЯ ТРЕХСЛОЙНОЙ СТЕНОВОЙ ПАНЕЛИ

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при проектировании наружных трехслойных стеновых железобетонных панелей жилых и общественных зданий. Технический результат – выполнение одной сборной железобетонной дискретной связью функций двух связей, сокращение их количества и улучшение теплотехнических свойств панели. Предлагаемая железобетонная дискретная связь для трехслойной стеновой панели включает бетонный брус, выполненный сборным пустотелым в виде усеченной пирамиды, входящим обоими концами в бетонные наружный и внутренний слои панели. Внутреннее пространство бетонного бруса заполнено штатным утеплителем. Бетонный брус армирован пространственным каркасом, повторяющим форму бруса и расположенным в стенках бруса. Пространственный арматурный каркас выступает за пределы бетонного бруса для заанкерирования в наружном и внутреннем слоях панели. Пространственный каркас выполнен из двух плоских каркасов, объединенных поперечными стержнями. Каждый плоский каркас состоит из стержня, изогнутого в средней части по окружности на 180° с образованием двух ветвей, оканчивающихся отгибами и связанных в плоский каркас поперечными стержнями. 5 ил.

Изобретение относится к области строительства и может быть использовано при проектировании наружных трехслойных стеновых железобетонных панелей жилых и общественных зданий.

Железобетонные дискретные связи по схеме сопряжения бетонных слоев стеновых трехслойных панелей относятся к группе гибких связей.

Для обеспечения совместной работы слоев в стеновой панели используются три вида гибких связей (см. «Расчет и проектирование ограждающих конструкций зданий». Справочное пособие к СНиП II-3-79*, М., Стройиздат, 1990 г.):

1) распорки, обеспечивающие проектное расстояние между слоями;

2) подвески, воспринимающие нагрузку от массы наружного слоя панели;

3) подкосы, воспринимающие сдвигающие усилия от температурных деформаций от наружного слоя панели.

В трехслойных стеновых панелях образуется конденсат, т.к. точка росы находится в пределах среднего слоя панели, представленного эффективным утеплителем, не обеспечивающим антикоррозионную защиту гибких связей. Поэтому гибкие связи должны изготавливаться из нержавеющего металла или иметь надежное покрытие.

И то и другое условие трудно обеспечить по экономической или технической причинам. Поэтому целесообразно применение дискретных связей, представляющих собой железобетонный брус.

Известна железобетонная дискретная связь, используемая в несущих трехслойных стеновых панелях (Комплексная серия типовых проектов жилых домов и общественных зданий 10.75-027/1.2, разработанных КБ по железобетону им А.А.Якушева Госстроя РСФСР, 1988 г.), принятая за прототип.

Железобетонная дискретная связь представляет собой (фиг.1, 2) железобетонный брус 1, включающий в себя плоский каркас 2. Продольные стержни каркаса выполнены из арматуры класса A-I диаметром 10 мм, поперечные класса A-I диаметром 6 мм.

В несущих трехслойных стеновых панелях плоский арматурный каркас 2, расположенный в вертикальной плоскости (фиг.1, 2), выполняет функции распорки и подвески при транспортных операциях. Для восприятия сдвигающих усилий от температурных деформаций в период эксплуатации здания железобетонный дискрет в панели формуют с размещением плоского арматурного каркаса в горизонтальной плоскости, т.е. выполняет функции подкоса.

Недостатком всех трех типов железобетонных дискретных связей является необходимость применения двух железобетонных дискретных связей с арматурными каркасами, развернутыми по отношению друг к другу.

Технический результат – выполнение одной сборной железобетонной дискретной связью функций двух связей, сокращение их количества и улучшение теплотехнических свойств панели.

Указанный технический результат достигается тем, что в известной железобетонной дискретной связи для трехслойной стеновой панели, включающей бетонный брус и арматурный каркас, бетонный брус выполнен сборным и пустотелым в виде усеченной пирамиды, входящим обоими концами в бетонные слои панели. Внутреннее пространство бетонного бруса заполнено штатным утеплителем. Арматурный каркас выполнен пространственным, повторяющим форму бруса, и расположен в стенках полого бетонного бруса. Арматурный каркас выступает за пределы бетонного бруса для заанкерирования в наружном и внутреннем слоях панели. Пространственный арматурный каркас выполнен из двух плоских каркасов, объединенных поперечными стержнями, каждый плоский каркас состоит из стержня, изогнутого в средней части по окружности на 180° с образованием двух ветвей, оканчивающихся отгибами и связанных в плоский каркас поперечными стержнями.

Сущность изобретения поясняется чертежами, на которых изображено:

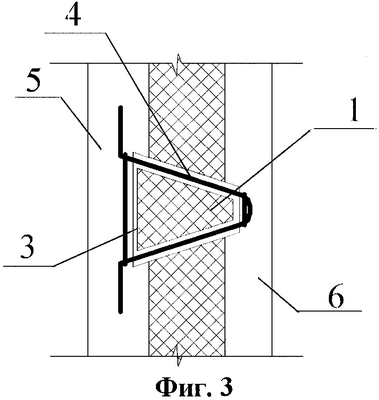

на фиг.3 – фрагмент стеновой панели с дискретной связью;

на фиг.4 – сборная железобетонная дискретная связь;

на фиг.5 – пространственный каркас сборной железобетонной связи.

Сборная железобетонная дискретная связь 1 представляет собой полый железобетонный брус в виде усеченной пирамиды, внутреннее пространство которого заполнено плитным утеплителем 3. В стенках бетонного бруса расположен пространственный каркас 4, повторяющий по форме бетонный брус. Пространственный каркас 4 выступает за пределы бетонного бруса для заанкерирования в наружном 5 и внутреннем 6 слоях стеновой панели. Пространственный каркас 4 выполнен из двух плоских каркасов 7, каждый из которых состоит из стержня, изогнутого в средней части по окружности 8 на 180° с образованием двух ветвей, оканчивающихся отгибами 9 и связанных в плоский каркас поперечными стержнями 10. Плоские каркасы 7 объединены в пространственный с помощью поперечных стержней 11.

В качестве штатного утеплителя используется полистирольный или полиуретановый пенопласт, который со временем получает усадку. При принятой в прототипе конфигурации железобетонной дискретной связи происходит обжатие связи угеплителем и на стыках утеплителя с внутренним и наружным слоями панели появляются воздушные зазоры, по которым происходит циркуляция воздуха от холодной поверхности наружного слоя к внутреннему слою, что резко ухудшает теплотехнические свойства панели.

Предлагаемая конструкция сборной железобетонной дискретной связи за счет пирамидальной конфигурации обеспечивает постоянное примыкание утеплителя к внутреннему слою панели за счет возникающего усилия от усадочных напряжений. Кроме того, общая площадь мостиков холода по панели в предлагаемом решении получается меньше, т.к. одна дискретная связь в предлагаемом варианте заменяет две дискретные связи прототипа.

Формула изобретения

Железобетонная дискретная связь для трехслойной стеновой панели, включающая бетонный брус и арматурный каркас, отличающаяся тем, что бетонный брус выполнен сборным и пустотелым в виде усеченной пирамиды, входящим обоими концами в бетонные слои панели, внутреннее пространство которого заполнено плитным утеплителем, а пространственный арматурный каркас, расположенный в стенках бетонного бруса, повторяющий форму бруса и выступающий за его пределы для заанкеривания в наружном и внутреннем слоях панели, выполнен из двух плоских каркасов, объединенных в пространственный каркас поперечными стержнями, при этом каждый плоский каркас состоит из стержня, изогнутого в средней части по окружности на 180° с образованием двух ветвей, оканчивающихся отгибами и связанных в плоский каркас поперечными стержнями.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.04.2008

Извещение опубликовано: 20.09.2009 БИ: 26/2009
