Патент на изобретение №2309204

(54) ОГНЕЗАЩИТНАЯ ТКАНЬ

(57) Реферат:

Изобретение относится к текстильной промышленности и предлагается использовать при пошиве специальной технической одежды для работников МЧС, Министерства Обороны, других силовых структур, для защиты рабочих на предприятиях, имеющих высокотемпературные объекты, повышенное тепловое излучение, объекты с расплавленным металлом, рабочих горячих цехов и др. Огнезащитная ткань содержит по основе и утку штапельную пряжу, включающую штапельные волокна на основе тройного ароматического сополиамида в смеси с натуральными или искусственными волокнами. Ткань выполняют посредством производных, комбинированных и сложных переплетений. В качестве натуральных используют хлопковые, льняные, шерстяные волокна, в качестве искусственных волокон используют огнестойкие вискозные волокна. Изобретение обеспечивает улучшение эксплуатационных свойств ткани, расширение ассортиментных возможностей и сырьевой базы. 5 з.п. ф-лы, 6 ил., 1 табл.

Изобретение относится к текстильной промышленности и предлагается использовать при пошиве специальной технической одежды для работников МЧС, Министерства Обороны, других силовых структур, для защиты рабочих на предприятиях, имеющих высокотемпературные объекты, повышенное тепловое излучение, объекты с расплавленным металлом, рабочих горячих цехов и др.

Из патента RU 2129173, МПК D03D 15/00, опубл. 20.04.1999, известна защитная ткань, имеющая огнестойкую пропитку, выполненная по основе и утку из комбинированной двухкомпонентной нити, состоящей из комплексной арамидной нити, скрученной с хлопчатобумажной пряжей.

В качестве арамидной нити использованы нити на основе полипарафенилентерефталамида (терлона), полипарафениленбензимидазолтерефталамида и их сополимеров.

Недостатком указанной ткани является отсутствие огнестойких свойств без специальной пропитки и снижение огнезащитных свойств при стирках, химчистках и в процессе эксплуатации.

Из патента RU №2216612, МПК 7 D02G 3/04, 3/36, D01D 15/10, 20.11.2003, известно применение волокон на основе ароматических полиамидов – полипарафенилентерефталамида, полиметафениленизофталамида, полипарафениленбензобисоксазола в составе штапельной пряжи в качестве добавки к основному компоненту – фторполимерному волокну для создания ткани и формованных изделий (подшипники, втулки, уплотнения) с улучшенными фрикционными свойствами. Добавки к основному компоненту в пряже могут иметь цель скомпенсировать присущие фторполимерному волокну недостатки – низкий модуль, высокую усадку – для придания дополнительной прочности или износоустойчивости. Ткань согласно этому изобретению имеет хорошую звукоизолирующую способность, низкие фрикционные свойства, улучшенную устойчивость к пластической деформации, однако, не обладает огне-, тепло- и термозащитными свойствами и не может применяться для пошива специальной одежды пожарных, рабочих горячих цехов, сварщиков, металлургов и др.

Из патента RU 2258105, D03D 15/12 от 10.08.2005 известна техническая ткань, выполненная из пряжи, включающей штапельные волокна тройного ароматического сополиамида или их смесь с натуральными, или искусственными, или синтетическими волокнами. Ткань выполнена простыми переплетениями (полотно, саржа, сатин) или их производными и имеет невысокую стойкость к прожиганию. Этот показатель при температуре 800°С составляет не выше 1,5-3 секунд.

Для выполнения требований, предъявляемых ГОСТом 12.4.184-97 “Ткани и материалы для специальной одежды, средств защиты рук и верха специальной обуви”, этот показатель стойкости к прожиганию должен быть не менее 30 секунд при сохранении высоких прочностных показателей.

Задача, на решение которой направлено изобретение, заключается в создании тканей с показателем стойкости к прожигаемости не менее 30 секунд без специальной огнезащитной пропитки при сохранении высоких показателей прочности при разрыве и раздире. Ткани выполняются из штапельной основной и уточной пряжи из смеси волокна на основе тройного ароматического сополиамида с натуральными или искусственными волокнами посредством производных, комбинированных и сложных переплетений с поверхностной плотностью не менее 250 г/м² и стойкостью к прожиганию до 100 с.

В качестве ароматического сополиамида используется тройной сополимер диангидрида терефталевой кислоты с диаминофенилбензимидазолом и с парафенилендиамином.

В качестве натуральных волокон могут быть использованы хлопковые, льняные, шерстяные волокна, в качестве искусственных волокон могут быть использованы вискозные волокна.

Пряжа в предлагаемых тканях обладает рядом преимуществ по сравнению с комплексной нитью, она позволяет иметь широкий набор эксплуатационных свойств за счет смешения с основным компонентом различных штапельных искусственных и натуральных волокон.

Пряжа имеет повышенные по сравнению с комплексной нитью относительное удлинение, эластичность и коэффициент трения. Указанные свойства позволяют вырабатывать ткани с меньшей жесткостью, улучшенными пошивочными свойствами, драпируемостью и повышенными эргонометрическими свойствами.

Пряжа кольцевого или пневмомеханического способов прядения по основе и утку имеет линейную плотность 25-120 текс.

Штапельная пряжа может применяться одиночная или многократного сложения.

Изобретение иллюстрируется нижеприведенными примерами.

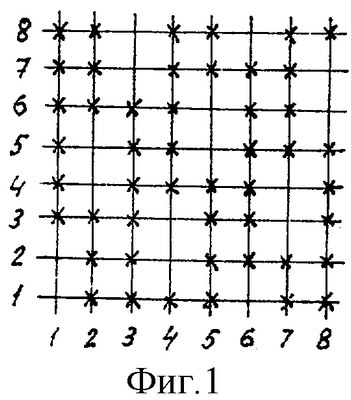

Пример 1. Огнезащитная ткань производного переплетения (фиг.1), например, полученного на базе 8-ремизного сатина путем усиления одиночных перекрытий, выполнена из основной и уточной пряжи кольцевого способа прядения линейной плотности 25×2 текс следующего состава, мас.%:

Поверхностная плотность ткани составляет 250,6 г/м. Ткань имеет высокие прочностные показатели, не горит и не тлеет после удаления из пламени (выдержка в течение 30 с), стойкость к прожиганию составляет 100 с (таблица).

Пример 2. Огнезащитная ткань выполнена комбинированным переплетением (фиг.2), например, полученным посредством наложением рисунка усиленного сатина 8/2 на рисунок сатина 8/3, из одиночной основной и уточной пряжи линейной плотности 110 текс следующего состава, мас.%:

Поверхностная плотность ткани – 353 г/м. Ткань имеет высокие прочностные показатели, не горит и не тлеет после удаления из пламени (выдержка в течение 30 с), стойкость к прожиганию составляет 97 с (таблица).

Пример 3. Огнезащитная ткань сложного переплетения (фиг.3) например, с расположением утка в двух слоях, перевязанных нитями основы, выполнена из основной и уточной пряжи следующего состава, мас.%:

Поверхностная плотность ткани – 380 г/ м². Пряжа двойного сложения получена кольцевым способом прядения и имеет линейную плотность 60×2 текс. Ткань имеет высокие прочностные показатели, не горит и не тлеет после удаления из пламени (выдержка в течение 30 с), стойкость к прожиганию составляет 105 с (таблица).

Физико-механические показатели приведены в таблице.

Пример 4. Огнезащитная ткань производного переплетения (фиг.4), например, полученного усилением полотняного переплетения в направлении основных перекрытий, выполнена из основной и уточной пряжи кольцевого способа прядения следующего состава, мас.%:

Поверхностная плотность ткани – 355 г/м.

Линейная плотность пряжи двойного сложения 29.4×2 текс.

Физико-механические показатели приведены в таблице.

Пример 5. Огнезащитная ткань сложного переплетения (фиг.5), например, полученного путем сочетания переплетения саржи 1/3 (нечетные прокидки утка) и саржи 3/1 (четные прокидки утка), выполнена из основной и уточной пряжи кольцевого способа прядения следующего состава, мас.%:

Поверхностная плотность ткани – 348 г/м².

Линейная плотность пряжи двойного сложения 29.4×2 текс.

Физико-механические показатели приведены в таблице.

Пример 6. Огнезащитная ткань комбинированного переплетения (фиг.6), например, полученного посредством совмещения переплетения саржи 3/1 и саржи 2/2, выполнена из основной и уточной пряжи кольцевого способа прядения следующего состава, мас.%:

Поверхностная плотность ткани – 299 г/м².

Линейная плотность пряжи двойного сложения 29.4×2 текс.

Физико-механические показатели и огнезащитные свойства соответствуют требованиям, предъявляемым к огнезащитным тканям и представлены в таблице.

Формула изобретения

1. Огнезащитная ткань производных, комбинированных или сложных переплетений, содержащая по основе и утку пряжу, включающую штапельные волокна на основе тройного сополимера диангидрида терефталевой кислоты с диаминофенилбензимидазолом и с парафенилендиамином в смеси с натуральными или искусственными волокнами, при этом пряжа по основе и утку имеет линейную плотность 25-120 текс, а поверхностная плотность ткани составляет не менее 250 г/м² и стойкость к прожиганию до 100 с.

2. Ткань по п.1, в которой производное переплетение выполнено, например, на базе 8-ми ремизного сатина путем усиления одиночных перекрытий или усилением полотняного переплетения в направлении основных перекрытий.

3. Ткань по п.1, в которой комбинированное переплетение получено, например, посредством наложения рисунка усиленного сатина 8/2 на рисунок сатина 8/3 или рисунка саржа 2/2 на рисунок саржа 3/1.

4. Ткань по п.1, в которой сложное переплетение, например, относится к виду двухслойных с расположением утка в двух слоях, перевязанных нитями основы, или получено путем сочетания переплетения саржи 1/3 и саржи 3/1.

5. Ткань по любому из пп.1-4, в которой использована пряжа одиночного или многократного сложения.

6. Ткань по любому из пп.1-4, в которой в качестве натуральных волокон использованы хлопковые, льняные, шерстяные волокна.

7. Ткань по любому из пп.1-4, в которой в качестве искусственных волокон использованы вискозные волокна.

РИСУНКИ
