Патент на изобретение №2308892
|
||||||||||||||||||||||||||
(54) БИОТОМ ДЛЯ ПОЛОСТНОЙ БИОПСИИ
(57) Реферат:
Изобретение относится к медицине, в частности к гинекологии, и может быть использовано для диагностического иссечения коркового слоя яичников. Биотом содержит вытянутую трубку с режущим аппаратом, шток, который размещен в трубке, механизм штока в виде заглушки с пружиной и кнопку-толкатель. Режущий аппарат выполнен для безопасного проникновения в сомкнутом состоянии в естественные полости организма и для отреза-отщипа кусочков органов. Режущий аппарат имеет форму конуса и включает, как минимум, три ножа в виде лепестков с загнутыми во внутрь концами. Кнопка-толкатель выполнена для приведения режущего аппарата в положение открыто-закрыто. В результате создано эффективное устройство для взятия биопсии с яичников. 2 з.п. ф-лы, 5 ил.
Устройство относится к медицине, в частности к гинекологии, и может быть использовано для диагностического иссечения коркового слоя яичников. Так, к примеру, в медицине для того чтобы поставить более точный диагноз, в отдельных случаях нужно просмотреть пораженную ткань или орган. В этом случае применяют зонды, эндоскопы, биотомы. Зонды и эндоскопы применяют в основном для получения макрокартины пораженного участка. Однако если требуется еще и микрокартина с анализом измененной паренхимы, то обычно проводят биопсию на границе пораженной части и патологически не измененной. Для этой операции применяют биотомы. На сегодняшний день имеется огромное множество различных конструкций биотомов. Принцип действия их одинаков. Они отрезают кусочек ткани пораженного участка внутренней среды организма и выводят его наружу для дальнейшего исследования. Существенные отличия среди них только в конструкции режущего аппарата, форме и вариантах оснащения вспомогательными деталями. Несмотря на такое разнообразие моделей биотомов, большинство из них адаптировано только для работы с органами человека, тогда как применение приборов в животноводстве также несет в себе громадные перспективы для изучения как патологической анатомии in vitro, так и исследования течения многих заболеваний в комплексе. Биотомы являются одним из основных инструментов для получения кусочков тканей на границе пораженного участка органа, особенно расположенного в полости. Поэтому большинство из них представлены как устройство, имеющее длинную трубку, ручку и режущую часть в виде разной формы ножей. Известна конструкция биотома для иссечения миометрия. Режущий аппарат такого изобретения представлен в виде полуцилиндра с заостренными краями, расположенного впереди окна на трубке, что не гарантирует срез ткани в точно выбранном месте. Кроме этого, во время биопсии устройством такого вида крайне затруднительно дозировать величину иссеченного кусочка, даже под контролем эндоскопа или УЗИ. К недостаткам таких устройств можно причислить то, что такого рода биотомы очень неудобны при взятии биопсии в полости с не полостного органа, например яичника, и предназначены они в основном для органов трубчатого строения [2]. Целью изобретения является создание более эффективного устройства для взятия биопсии с яичников. В результате вышеописанной перспективы было создано устройство биотома, которое можно широко применять для биопсии у КРС. Устройство представляет собой вытянутую трубку длиной – 500 мм и диаметром Внутри трубки 1 (фиг.1) находится шток 2 (фиг.2) с резьбой на обеих сторонах, заглушкой 3 (фиг.2) и пружиной 4 (фиг.2). Резьба предназначена для опоры кнопки-толкателя. Заглушка с пружиной составляют обычный механизм для всего штока. Шток исполняется длиной – 450 мм, диаметром Как видно из конструкции, данный прибор может использоваться для биопсии яичников, печени, легких и других паренхиматозных органов крупного рогатого скота. Кроме этого, рассматриваются версии для МРС и других животных. Принцип действия. Как видно из конструкции, преимущество данного биотома заключается в возможности применения его для полостных операций. Причем беспрепятственно биотом может быть применен для биопсии не только с брюшной полости, но и органов, расположенных в тазовой и грудной полости. Для того чтобы провести биопсию в тазовой полости, нужно: – зафиксировать животное (стоя или повалом); – подготовить операционное поле; – инструмент привести в рабочее (собранное) состояние; – произвести обезболивание (местное или блокадное); – через 20 мм разрез ввести биотом в полость, произвести отрез-отщип, извлечь кусочек и поместить в 10% раствор формалина; – наложить по необходимости один шов и обработать разрез; – снять режущий аппарат с биотома. Показания Биопсия проводится для получения более точной картины изменений, происходящих в микроструктуре яичников. Для экспериментальной части берутся коровы и первотелки живой массой 500-600 кг с гипофункцией яичников. Во время операции срез получают с правого яичника, с верхушки конуса. Одно и то же место биопсии выбирается не случайно. Кусочек яичника, для прочих равных условий, берут величиной 5 мм в длину и 5 мм в ширину. Обезболивание При оперативном доступе к яичникам через разрез боковой брюшной стенки чаще всего применяют паралюмбальную анестезию по И.И.Магда или блокаду по Б.А.Башкирову [1]. Кроме того, с целью расслабления связок яичников, широких маточных связок и более свободного подведения обоих яичников к операционной ране проводят низкую сакральную анестезию или блокаду по А.Д.Ноздрачеву [3]. В области поясницы той стороны, на которой предстоит провести операцию, готовят места для вколов иглы (по всем правилам асептики и антисептики) на участке от 12-13-го ребра до поперечно-реберного отростка 3-го поясничного позвонка. Для выполнения анестезии необходимы игла длиной 5-6 см и шприц с переходной резиновой трубкой. Техника биопсии через подвздох Точка введения биотома определяется в середине диагонали прямоугольника, образованного пересечением линий в горизонтальной плоскости: – по нижней границе бугра подвздошной кости; – по линии тазобедренного сочленения; вертикальной плоскости: – по краниальному краю поперечного отростка 4-го поясничного позвонка; – по краниальному краю бугра подвздошной кости. Разрез производится по направлению от верхнего угла, образованного направляющими линиями по направлению к вымени, длиной не более 2 см. Только в этом случае минимальна вероятность повреждения крупных нервов, так как разрез будет проходить между подвздошно-подчревным и подвздошно-паховым нервами. После предварительной обработки биотом в закрытом состоянии вводится в разрез по направлению к уже зафиксированному в руке через прямую кишку яичнику. После соприкосновения биотома с яичником (это чувствуется через прямую кишку) режущий аппарат приводится в открытое состояние и к нему пододвигается яичник. Отщип производят со свободного края латеральной поверхности. Такое условие позволит исследовать одинаковые части всех яичников для получения более достоверных результатов. Кусочек полученной ткани (не менее чем 5×5 мм) помещают в специально приготовленный 10% раствор формалина на 15-20 дней для окончательной экспозиции. Рану орошают пенициллином с 0,25-0,5%-ным раствором новокаина. Края мускула живота и фасции соединяют при необходимости узловатым швом или накладывают клеевую повязку на всю область раны после обработки йодом. Источники информации 1. Магда И.И. “Оперативная хирургия с основами топографической анатомии домашних животных”. М., Колос, 1970. – 360 с. 2. Патент СССР №1493253, А61В 10/00, 1989. 3. А.В.Лебедев, В.А.Лукьяновский, Б.С.Семенов. “Общая ветеринарная хирургия”. М., Колос, 2000. – 488 с.
Формула изобретения
1. Биотом, содержащий вытянутую трубку с режущим аппаратом и размещенный в трубке шток, отличающийся тем, что дополнительно содержит кнопку-толкатель и механизм штока в виде заглушки с пружиной, причем режущий аппарат выполнен для безопасного проникновения в сомкнутом состоянии в естественные полости организма и для отреза-отщипа кусочков органов, при этом режущий аппарат имеет форму конуса и включает, как минимум, три ножа в виде лепестков с загнутыми во внутрь концами, а кнопка-толкатель выполнена для проведения режущего аппарата в положение открыто-закрыто. 2. Биотом по п.1, отличающийся тем, что трубка имеет длину 500 мм и диаметр 12 мм, а шток выполнен с длиной 450 мм. 3. Биотом по п.1, отличающийся тем, что имеет длину режущего участка 7 мм и длину загнутых концов 60 мм.

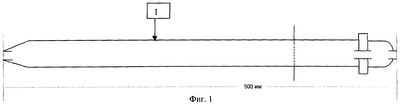

РИСУНКИ
|
||||||||||||||||||||||||||
-12 мм. На одном конце трубки расположен режущий аппарат, минимум на 3 лепестка (ножа) с загнутыми кончиками во внутрь (см. фиг.3, 4, 5), на другой стороне кнопка-толкатель, приводящая режущий аппарат в положение открыто-закрыто.
