Патент на изобретение №2308751
|
||||||||||||||||||||||||||
(54) КОМПЬЮТЕРНЫЙ ТЕРМОРЕГУЛЯТОР “СВК”
(57) Реферат:
Изобретение относится к контрольно-измерительным приборам, в частности к регуляторам температуры, использующим терморезисторные датчики совместно с компьютером. Технический результат – расширение функциональных возможностей. Для достижения данного результата подключение коммутирующего устройства терморегулятора осуществляется через МИДИ-порт компьютера. 5 з.п. ф-лы, 5 ил.
Область техники, к которой относится изобретение Предлагаемое изобретение относится к контрольно-измерительной технике, в частности к устройствам для измерения и регулирования температуры с помощью терморезисторов и компьютера. Уровень техники “термодатчик и устройство управления термоприбором присоединены к АЦП-ЦАП плате, установленной в компьютере”. Недостатком аналога является необходимость установки в компьютер специальной платы, требующей дополнительного питания. С существенными признаками предлагаемого устройства совпадает следующие признаки аналога: “Терморегулятор состоит из терморезистора, подключенного к игровому порту компьютера, и коммутационного устройства, подключенного к цифровому порту компьютера”. Недостатками известного аналога являются: 1. Необходимость использования параллельного порта при работе устройства. 2. Большое количество соединительных кабелей и разъемов, используемых для коммутации 2-х портов (игрового и LTP – порта). Для устранения указанных недостатков в предлагаемом изобретении подключение коммутационного устройства производится к МИДИ-порту. Сущность изобретения Задача, на решение которой направлено изобретение, является упрощение подключения коммутирующих устройств к компьютеру. При осуществлении изобретения могут быть получены следующие технические результаты: А. Упрощение подключения коммутирующего устройства к компьютеру. Б. Освобождение LTP – порта. Указанные технические результаты достигаются за счет того, что управляющий сигнал на коммутатор теплового прибора подается с МИДИ-порта компьютера. Цифровой МИДИ-порт устанавливается на большинстве современных персональных компьютеров и, как правило, совмещен с игровым портом. Игровой порт является составной частью большинства звуковых карт и современных материнских плат компьютеров. Сигнал МИДИ подается с контакта №12 разъема игрового порта (см. Интерфейсы ПК: Справочник. – СПб: Питер Ком, 1999. – с.115). Признаки, отличительные от наиболее близкого аналога, выражаются следующей совокупностью признаков: “Подключение коммутирующего устройства в терморегуляторе производится к МИДИ-порту компьютера”. В качестве коммутирующего устройства могут быть реле, оптроны, транзисторы, тиристоры, семисторы. Таким образом, задача изобретения решена. Описание чертежей и работы устройства На фиг.1, 2 представлены схемы подключения к игровому порту компьютера (1) резисторного датчика (терморезистора)(2) и коммутирующего устройства с оптронной развязкой (3) – оптотранзистора. Терморезисторный датчик (2) подключен к игровому порту (1) через контакты 3 и 4. К контактам 1 и 2 подключен резистор смещения (подключение представлено в соответствии с заявкой РФ на изобретение №2005103134/28). Светодиод оптотранзистора (2) подключен к контакту 12 выхода цифрового сигнала порта МИДИ и к положительному полюсу системного питания (контакты 1, 8 или 9). С выхода оптотранзистора (2) управляющий сигнал в виде импульсов с напряжением 5 в подается на реле (5) (фиг.1) или к внешнему тиристорному усилителю (фиг.2), к которым подключены управляемые термоэлементы (нагреватель или охладитель. В качестве коммутирующего устройства может использоваться транзистор (фиг.3), тиристор (фиг.4) или семистор (фиг.5). Возможность осуществления изобретения с реализацией указанного назначения подтверждается известностью средств и методов соединения устройств. Таким образом, подтверждена возможность осуществления изобретения. При реализации изобретения могут быть получены следующие технические результаты: А. Упрощение схемы подключения коммутирующего устройства. Б. Освобождение LTP – порта от дополнительных соединений.
Формула изобретения
1. Терморегулятор, состоящий из компьютера и терморезисторного датчика, подключенного к игровому порту компьютера, отличающийся тем, что коммутирующее устройство для управления термоприбором подключено к МИДИ-порту компьютера. 2. Терморегулятор по п.1, отличающийся тем, что в качестве коммутирующего элемента используется оптопара. 3. Терморегулятор по п.1, отличающийся тем, что в качестве коммутирующего элемента используется оптореле. 4. Терморегулятор по п.1, отличающийся тем, что в качестве коммутирующего элемента используется транзистор. 5. Терморегулятор по п.1, отличающийся тем, что в качестве коммутирующего элемента используется семистор. 6. Терморегулятор по п.1, отличающийся тем, что в качестве коммутирующего элемента используется тиристор.

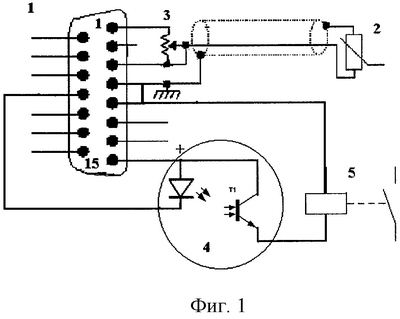

РИСУНКИ
|
||||||||||||||||||||||||||
