Патент на изобретение №2308635

(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ НАПОРНЫХ ПОЛИМЕРНЫХ ТРУБ

(57) Реферат:

Изобретение относится к области соединения напорных полимерных труб и может быть использовано для соединения полимерных труб канализации и водоснабжения внутренних и наружных систем. Технический результат сводится к упрощению конструкции и упрощению монтажных работ. Устройство для соединения напорных полимерных труб содержит фасонную часть, выполненную в виде соединительной муфты, содержащей два раструба с выполненными в торце раструбов с обеих сторон канавок для монтажа уплотнительных колец. Раструбы имеют бурты для монтажа хомутов, которые своими зубьями фиксируют напорную полимерную трубу. Канавки в буртах выполнены большего диаметра, чем раструб, с возможностью установки напорных полимерных труб в раструбах фасонной части через уплотнительные кольца, закрепленных зубьями хомута. 3 ил.

Область техники, к которой относится изобретение

Изобретение относится к области соединения напорных полимерных труб и может быть использовано для соединения полимерных труб канализации и водоснабжения внутренних и наружных систем.

Уровень техники

Известна фасонная часть канализационного трубопровода, содержащая корпус с закругленной внутренней кромкой и раструбы, при этом основание раструба, расположенное напротив закругленной внутренней кромки, выполнено с пазом, ширина которого равна внутреннему диаметру фасонной части, а наружный диаметр корпуса в месте расположения паза выполнен равным наружному диаметру корпуса (см. а.с. СССР №969848, кл. Е03F 3/04, опубл. 30.10.1982 г.).

Недостатком данной фасонной части является невысокая надежность и высокая стоимость производства фасонной части.

Известна фасонная часть из пластмассы, включающая пересекающиеся под прямым углом цилиндрические патрубки, имеющие раструбы с внутренними полками, при этом внутренняя полка, по крайней мере, одного раструба выполнена наклонной относительно его оси, причем в торце раструба на внутренней поверхности выполнена косоугольная канавка, дно которой параллельно наклонной внутренней полке раструба.

В фасонной части угол наклона внутренней полки раструба к его торцу составляет от 1°15′ до 5° (см. а.с. СССР №1268862, кл. F16L 47/00, Е03F 3/04, опубл. 07.11.1986 г.).

Недостатком данной фасонной части является невысокая надежность.

Наиболее близкой по технической сущности и достигаемому эффекту и принятая автором за прототип является фасонная часть полимерного водопроводного трубопровода, содержащая корпус с резьбой, уплотнительное кольцо, запрессовывающую втулку, гайку, при этом она снабжена конусным зажимным кольцом с кольцевыми канавками в виде кольцевых зубьев, имеющим разрез по всей длине кольца и выполненным без проточки по внутреннему диаметру, с возможностью закручивания гайки до упора и фиксации трубы всеми указанными зубьями конусного зажимного кольца, при этом уплотнительное кольцо выполнено упругим, а запрессовывающая втулка выполнена без выступов (см. пат. РФ №2259509 кл. F16L 15/08, F16L 47/00, E03С 1/02, Е03В 7/09).

Недостатком данной фасонной части является сложность конструкции и высокая стоимость производства.

Раскрытие изобретения

Технический результат, который может быть достигнут с помощью предлагаемого изобретения, сводится к упрощению конструкции, удешевлению производства, упрощению монтажных работ.

Технический результат достигается с помощью устройства для соединения напорных полимерных труб, содержащего фасонную часть, имеющую раструб с буртом и уплотнительным, фиксирующие зубья, при этом фасонная часть в торце раструбов снабжена канавками для уплотнительных колец, при этом канавки в буртах выполнены большего диаметра, чем раструб, с возможностью установки напорных полимерных труб в раструбах фасонной части через уплотнительные кольца, закрепленных зубьями шарнирного хомута к бурту фасонной части с помощью болта.

Краткое описание чертежей

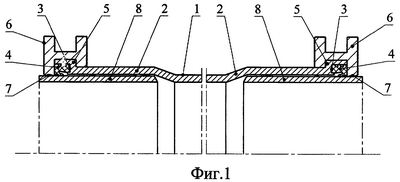

На фиг.1 дано устройство для соединения напорных полимерных труб. Соединительная муфта с двумя раструбами, в которые вставлены разные отрезки напорной полимерной трубы с закреплением трубы в фасонной части с помощью хомутов.

На фиг.2 – то же, хомут для крепления напорных полимерных труб в фасонной части.

На фиг.3 изображен хомут для крепления напорных полимерных труб в разрезе.

Осуществление изобретения

Устройство для соединения напорных полимерных труб содержит фасонную часть, выполненную в виде соединительной муфты 1, содержащей два раструба 2 с выполненными в торце раструбов 2 с обеих сторон канавок 3 для монтажа уплотнительных колец 4, при этом раструбы 2 имеют бурты 5 для монтажа хомутов 6, последние своими зубьями 7 фиксируют напорную полимерную трубу 8, причем канавки 3 в буртах 5 выполнены большего диаметра, чем раструб 2, с возможностью установки напорных полимерных труб 8 в раструбах 2 фасонной части через уплотнительные кольца 4, закрепленных зубьями 7 хомута 6, последний состоит из двух частей 9 и 10, соединяемых между собой с помощью шарнира 11 и болта 12.

Устройство для соединения напорных полимерных труб эксплуатируется следующим образом.

В канавки 3, выполненные большего диаметра, чем раструб 2 соединительной муфты 1 вставляют уплотнительные кольца 4, в раструбы 2 через уплотнительные кольца 4 вставляют напорные полимерные трубы 8, затем вокруг шарнира 11 раздвигают части 9 и 10 хомутов 6, так чтобы он оделся на бурт 5, затем хомут 6 соединяют и затягивают болтом 12 до внедрения зубьев 7 в тело полимерной напорной трубы 8, соединив подобным образом все фасонные части – соединительные муфты 1 напорной полимерной трубы 8 и затем в нее подают жидкость, при этом уплотнительные кольца 4 обеспечивают герметичность, а зубья 7 хомутов 6 препятствуют произвольному перемещению труб 8, так как одной стороной хомут 6 удерживается буртом 5 фасонной части соединительной муфты 1.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

– упрощение монтажных работ;

– удешевление производства;

– повышение надежности соединения напорных полимерных труб;

– упрощение конструкции;

– исключение сварочных работ на месте монтажа трубопровода и специального оборудования;

– возможность в работе персонала с относительно невысокой квалификацией.

Формула изобретения

Устройство для соединения напорных полимерных труб, содержащее фасонную часть, имеющую раструб с буртом и уплотнительным кольцом, фиксирующие зубья, отличающееся тем, что фасонная часть в торце раструбов снабжена канавками для уплотнительных колец, при этом канавки в буртах выполнены большего диаметра, чем раструб, с возможностью установки напорных полимерных труб в раструбах фасонной части через уплотнительные кольца, закрепленных зубьями шарнирного хомута к бурту фасонной части с помощью болта.

РИСУНКИ
