Патент на изобретение №2308630
|
||||||||||||||||||||||||||
(54) ТРУБОУКЛАДЧИК
(57) Реферат:
Изобретение относится к строительству трубопроводного транспорта. Трубоукладчик дополнительно снабжен выполненным из листового металла экраном, который шарнирно закреплен на конце стрелы и соединен с корпусом трубоукладчика посредством троса-ограничителя. Размеры экрана превышают размеры участка, на котором ведутся работы. Центр тяжести экрана смещен на 0,08-0,1 его длины в сторону от трубоукладчика. Горизонтальное положение экрана обеспечивается посредством троса-ограничителя. Экран защищает работников от атмосферных осадков и электромагнитного излучения. Улучшает санитарно-гигиенические условия работы. 2 з.п. ф-лы, 1 ил.

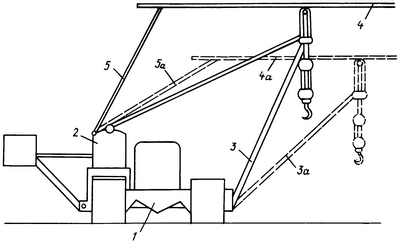

Изобретение относится к строительной технике, а более конкретно к трубоукладчикам. Известен трубоукладчик, представляющий собой смонтированные на шасси гусеничного трактора стрелу, шарнирно закрепленную на корпусе трактора, а также лебедку, противовес, приводы, тросы [1]. Недостатком известного трубоукладчика является то, что его обслуживающий персонал при работе не защищен от атмосферных осадков, а также от электромагнитного излучения при работе под высоковольтной ЛЭП, что отрицательно сказывается на работоспособности и здоровье обслуживающего персонала. Цель изобретения заключается в обеспечении защиты обслуживающего персонала от осадков, а также от электромагнитного излучения. Указанная цель достигается тем, что трубоукладчик, смонтированный на шасси гусеничного трактора, включающий стрелу, лебедку, приводы и тросы, дополнительно имеет шарнирно закрепленный на конце стрелы экран из металлического листа, соединенный с корпусом посредством троса-ограничителя. Кроме того, центр тяжести экрана смещен на 0,08-0,1 его длины в сторону от трубоукладчика. Кроме того, размеры экрана превосходят размеры участка, на котором производятся работы. Сущность изобретения поясняется чертежом, на котором представлен трубоукладчик со стрелой в верхнем положении (пунктиром показаны стрела, экран и трос-ограничитель при нижнем положении стрелы). Предлагаемый трубоукладчик включает шасси гусеничного трактора 1 с лебедкой 2, шарнирно установленную с левой стороны стрелу 3 (в нижнем положении – 3а), на конце которой шарнирно закреплен экран 4 (на двух шарнирах, расположенных на линии, параллельной оси трубоукладчика). Экран выполнен из металлического листа с размерами, превышающими размеры участка, на котором производятся работы. Экран 4 соединен с корпусом посредством троса-ограничителя 5 (в нижнем положении – 5а). Трубоукладчик работает следующим образом. Его основные функции включают перемещение труб, соединение их в клети, укладку их на опоры или в траншею. Персонал при выполнении этих работ находится на участке с левой стороны трубоукладчика под стрелой и на прилегающей территории. Этот участок защищен экраном 4 от осадков и от возможного электромагнитного излучения ЛЭП, причем независимо от того, в каком положении находится стрела 3 (верхнем, нижнем или промежуточном). В связи с тем что центр тяжести экрана смещен влево, его левая сторона постоянно перевешивает. Экран 4 удерживается примерно в горизонтальном положении с помощью троса-ограничителя 5, соединяющего корпус с правой частью экрана 4 и недопускающего перемещение правой части экрана 4 вверх. Источник информации 1. Кран-трубоукладчик ТГ-301. – Ассортимент трубоукладчиков Челябинского тракторного завода – Издание Российского Торгово-Промышленного Альянса. 2004.
Формула изобретения
1. Трубоукладчик, смонтированный на шасси гусеничного трактора, включающий стрелу, лебедку, приводы и тросы, отличающийся тем, что дополнительно имеет экран из металлического листа, шарнирно закрепленный на конце стрелы и соединенный с корпусом посредством троса-ограничителя. 2. Трубоукладчик по п.1, отличающийся тем, что центр тяжести экрана смещен на 0,08-0,1 его длины в сторону от трубоукладчика. 3. Трубоукладчик по п.1, отличающийся тем, что размеры экрана превосходят размеры участка, на котором производятся работы.
РИСУНКИ
|
||||||||||||||||||||||||||
