Патент на изобретение №2308578

(54) АРМАТУРА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

(57) Реферат:

Изобретение относится к области производства изделий из железобетона. Арматура для изготовления железобетонных изделий с изменяемой конфигурацией в период заполнения форм бетонной смесью выполнена в виде каркаса, имеющего, по крайней мере, одну подвижную часть, закрепленную на оси, установленной на каркасе с возможностью поворота или возвратно-поступательного перемещения. Предложенная арматура для железобетона используется для изготовления железобетонных изделий с изменяемой конфигурацией, что расширяет функциональные возможности арматуры, используемой в строительной индустрии. 5 ил.

Изобретение относится к области производства изделий из железобетона.

Известна арматура для изготовления железобетонных изделий с изменяемой конфигурацией в период заполнения форм бетонной смесью, выполненная в виде каркаса, имеющего, по крайней мере, одну подвижную часть [1].

Задачей изобретения является расширение функциональных возможностей арматуры.

Техническое решение достигается тем, что арматура для изготовления железобетонных изделий с изменяемой конфигурацией в период заполнения форм бетонной смесью, выполненная в виде каркаса, имеющего, по крайней мере, одну подвижную часть, закрепленную на оси, установленной на каркасе с возможностью поворота или возвратно-поступательного перемещения.

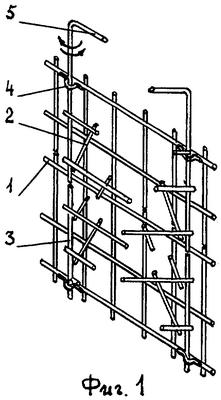

На фиг.1 изображена арматура для железобетона, выполненная в виде неподвижного плоского каркаса с подвижными частями, закрепленными на оси, имеющей возможность поворота; на фиг.2 и 3 показаны варианты выполнения петель для установки оси; на фиг.4 изображена арматура для железобетона, выполненная в виде неподвижного пространственного каркаса с подвижными частями, закрепленными на оси, имеющей возможность возвратно-поступательного перемещения; на фиг.5 показана ось с закрепленными на ней раскрывающимися частями каркаса.

Арматура для изготовления железобетонных изделий содержит неподвижный каркас 1 и его подвижную часть 2, закрепленную на оси 3. Ось свободно установлена в петлях 4 на неподвижном каркасе с возможностью ее поворота (фиг.1) или возвратно-поступательного перемещения (фиг.4). Ось, установленная с возможностью поворота, имеет рукоятку 5. Ось, установленная с возможностью возвратно-поступательного движения, может иметь крюк 6.

К оси 3 прикрепляют подвижную часть 2 каркаса. На ось надевают петли 4 и прикрепляют их к неподвижному каркасу 1, плоскому (фиг.1) или пространственному (фиг.4). Полученную конструкцию устанавливают в форму, содержащую эластичный элемент (стенку, поддон). После заполнения формы бетонной смесью эластичный элемент под давлением массы смеси приобретает выпуклые очертания. Для армирования этой массы выполняют следующие операции. Поворачивая рукоятку 5 (фиг.1) или вытягивая ось за крюк 6 (фиг.4), производят армирование массы смеси, находящейся со стороны эластичного элемента. После твердения смеси в форме получают железобетонные изделия с выпуклыми поверхностями. Выступающие за габарит изделия концы осей с рукоятками или крюками обрезают.

Предложенная арматура может использоваться для изготовления железобетонных изделий с изменяемой сложной конфигурацией, что расширяет ее функциональные возможности.

Источник информации

1. SU 95699, Е04С 5/06, 1950.

Формула изобретения

Арматура для изготовления железобетонных изделий с изменяемой конфигурацией в период заполнения форм бетонной смесью, выполненная в виде каркаса, имеющего, по крайней мере, одну подвижную часть, закрепленную на оси, установленной на каркасе с возможностью поворота или возвратно-поступательного перемещения.
