Патент на изобретение №2308577
|
||||||||||||||||||||||||||
(54) ШПРЕНГЕЛЬНЫЙ ПРОГОН
(57) Реферат:
Изобретение относится к области строительства и касается шпренгельных прогонов покрытий. Технический результат изобретения заключается в повышении прочности прогонов. Прогон выполнен из верхнего деревянного пояса прямоугольного сечения, деревянных стоек и двухполосового шпренгеля, который на опорах огибает торец верхнего пояса прогона, выполненного по цилиндрической поверхности радиуса r
Изобретение относится к строительству и касается шпренгельных прогонов покрытий. Известен металлодеревянный шпренгельный прогон с двумя стойками, в котором стойки расположены перпендикулярно верхнему поясу, а шпренгель на опоре пропущен через отверстие и уперт через распределительную планку в торец верхнего пояса (см. Конструкции из дерева и пластмасс / Под редакцией Г.Г.Карслена и Ю.В.Слицкоухова. – М.: Стройиздат, 1986, с.310, рис.VII.15.б). Недостатком такого решения является то, что в шпренгеле возникают силы скольжения, которые снижают прочность узлов прогона, а опорный узел прогона требует изготовления специального отверстия для пропуска шпренгеля, что усложняет изготовление прогона. Прототипом изобретения является металлодеревянный шпренгельный прогон, включающий деревянный пояс прямоугольного сечения, деревянные стойки, упертые в шпренгель, выполненный из прочного полосового материала, который на опоре прогона прикреплен с огибанием торца верхнего пояса и стянут хомутом (см. патент RU №2049877, МПК 6 Е04С 3/02, бюллетень №34, 1995 г.). Недостатком такого решения является то, что прочность опорного узла прогона является недостаточной. Изобретение направлено на повышение прочности прогонов. Результат достигается тем, что в металлодеревянном шпренгельном прогоне, включающем верхний деревянный пояс прямоугольного сечения, деревянные стойки, упертые в шпренгель, выполненный из прочного полосового материала, который на опоре прогона прикреплен с огибанием торца верхнего пояса, согласно изобретению шпренгель выполнен двухполосовым, при этом он огибает торец верхнего пояса прогона, выполненного по цилиндрической поверхности радиуса Результат также достигается тем, что в узле опирания стоек в шпренгель обе полосы шпренгеля нахлестнуты друг на друга и объединены со стойками прогона одним болтом. Результат также достигается тем, что шпренгель выполнен кольцевым, а в узле опирания стоек в шпренгель обе полосы шпренгеля повернуты на 90° и внахлест прикреплены снизу к стойкам прогона. На фиг.1 и 2 изображены шпренгельные прогоны с верхним деревянным поясом; на фиг.3 – опорный узел прогонов; на фиг.4 – варианты нижних узлов прогонов. Шпренгельный прогон содержит верхний деревянный пояс 1 прямоугольного сечения с шириной b, деревянные стойки 2, упертые в шпренгель 3, выполненный из прочного двухполосового материала, который на опоре прогона прикреплен с сгибанием торца верхнего пояса 1 (фиг.1, 2, 3), при этом шпренгель 3 огибает торец верхнего пояса прогона 1, выполненного по цилиндрической поверхности радиуса Благодаря такому конструктивному решению прогона проскальзывание шпренгеля в опорных узлах прогона исключается, а прочность прогона увеличивается. С целью снижения материала древесины на прогон в его опорных узлах может быть создан узловой эксцентриситет е, величина которого определяется расчетом прогона. Наиболее эффективно конструктивное решение прогонов может быть использовано в облегченных покрытиях сельскохозяйственных зданий.
Формула изобретения
1. Шпренгельный прогон, содержащий верхний деревянный пояс прямоугольного сечения, деревянные стойки, упертые в шпренгель, выполненный из прочного полосового материала, который на опоре прогона прикреплен с огибанием торца верхнего пояса, отличающийся тем, что шпренгель выполнен двухполосовым, при этом он огибает торец верхнего пояса прогона, выполненного по цилиндрической поверхности радиуса 2. Шпренгельный прогон по п.1, отличающийся тем, что в узле опирания стоек в шпренгель обе полосы шпренгеля нахлестнуты друг на друга и объединены со стойками прогона одним болтом. 3. Шпренгельный прогон по п.1, отличающийся тем, что шпренгель выполнен кольцевым, а в узле опирания стоек в шпренгель обе полосы шпренгеля повернуты на 90° и внахлест прикреплены снизу к стойкам прогона.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 11.05.2008
Извещение опубликовано: 20.10.2009 БИ: 29/2009
|
||||||||||||||||||||||||||
b/2, ось которой лежит в плоскости прогона и перпендикулярна оси шпренгеля, где b – ширина сечения верхнего пояса. В узлах опирания стоек в шпренгель обе полосы шпренгеля могут быть нахлестнуты друг на друга и объединены со стойками прогона одним болтом. Шпренгель может быть выполнен кольцевым, а в узле опирания стоек в шпренгель обе полосы шпренгеля повернуты на 90° и внахлест прикреплены снизу к стойкам прогона болтом. 2 з.п. ф-лы, 5 ил.
, ось которой лежит в плоскости прогона и перпендикулярна оси шпренгеля, где b – ширина сечения верхнего пояса.

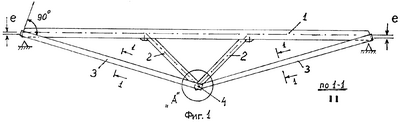

, ось которой лежит в плоскости прогона и перпендикулярна оси шпренгеля 3, где b – ширина сечения верхнего пояса прогона 1 (фиг.3). В узлах опирания стоек 2 в шпренгель 3 обе полосы шпренгеля 3 могут быть нахлестнуты друг на друга и объединены со стойками 2 прогона 1 одним болтом 4 (фиг.4). Шпренгель может быть выполнен кольцевым, а в узле опирания стоек 2 в шпренгель 3 обе полосы шпренгеля 3 повернуты на 90° и внахлест прикреплены снизу к стойкам 2 прогона болтом 4 (фиг.5).
, ось которой лежит в плоскости прогона и перпендикулярна оси шпренгеля, где “b” – ширина сечения верхнего пояса прогона.
