Патент на изобретение №2308356

(54) ИНСТРУМЕНТ ДЛЯ УДАЛЕНИЯ ЗАУСЕНЦЕВ

(57) Реферат:

Изобретение относится к области обработки металлов резанием, обработке отверстий. Инструмент содержит корпус, в отверстии которого с возможностью направленного перемещения установлен режущий элемент, имеющий рабочую часть с режущими кромками и крепежную часть с упорной поверхностью для взаимодействия с опорным элементом, установленным в корпусе, и упругий элемент для поджима режущего элемента к опорному элементу. Для расширения технологических возможностей крепежная часть режущего элемента выполнена с продольной осью симметрии, совпадающей с осью отверстия корпуса, и рифлениями, расположенными параллельно указанной оси и предназначенными для взаимодействия с рифлениями, выполненными в отверстии корпуса. Опорный элемент расположен соосно упомянутой продольной оси и выполнен с упругими выступами, имеющими общую наружную коническую поверхность для взаимодействия с внутренней конической поверхностью, выполненной в отверстии корпуса, и внутреннюю поверхность для взаимодействия с упорной поверхностью на крепежной части режущего элемента. Упругий элемент установлен в центральном отверстии опорного элемента. 4 ил.

Изобретение относится к области обработки металлов резанием, обработке отверстий.

Известен инструмент для удаления заусенцев, содержащий корпус, в отверстии которого с возможностью направленного перемещения установлен режущий элемент, имеющий рабочую часть с режущими кромками и крепежную часть с упорной поверхностью для взаимодействия с опорным элементом, установленным в корпусе, и упругий элемент для поджима режущего элемента к опорному элементу (см. WO 2005/037474, В23В 51/10, 2005).

В известном инструменте для удаления заусенцев опорный элемент расположен поперечно к режущему элементу, что усложняет изготовление и сужает технологические возможности инструмента.

Задачей изобретения является упрощение изготовления и расширение технологических возможностей посредством расположения режущего и опорного элементов в одном отверстии корпуса.

Поставленная задача решается тем, что в известном инструменте для удаления заусенцев, содержащем корпус, в отверстии которого с возможностью направленного перемещения установлен режущий элемент, имеющий рабочую часть с режущими кромками и крепежную часть с упорной поверхностью для взаимодействия с опорным элементом, установленным в корпусе, и упругий элемент для поджима режущего элемента к опорному элементу, согласно изобретению крепежная часть режущего элемента выполнена с продольной осью симметрии, совпадающей с осью отверстия корпуса, и рифлениями, расположенными параллельно указанной оси и предназначенными для взаимодействия с рифлениями, выполненными в отверстии корпуса, опорный элемент расположен соосно упомянутой продольной оси и выполнен с упругими выступами, имеющими общую наружную коническую поверхность для взаимодействия с внутренней конической поверхностью, выполненной в отверстии корпуса, и внутреннюю поверхность для взаимодействия с упорной поверхностью на крепежной части режущего элемента, а упругий элемент установлен в центральном отверстии опорного элемента.

Предложенный инструмент для удаления заусенцев представлен на фиг.1-4, на которых:

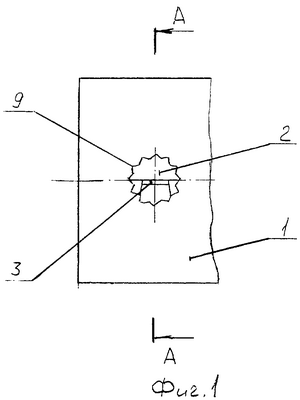

на фиг.1 показан вид сбоку на инструмент для удаления заусенцев;

на фиг.2 показано сечение А-А на фиг.1;

на фиг.3 показан вид с торца на опорный элемент;

на фиг.4 показано сечение Б-Б на фиг.3.

Инструмент для удаления заусенцев содержит корпус 1. В отверстии корпуса 1 с возможностью направленного перемещения установлен режущий элемент 2. Режущий элемент 2 имеет рабочую часть 3 с двумя режущими кромками, предназначенными для срезания заусенцев на кромках обработанного, например с помощью сверла, отверстия. Режущий элемент 1 включает также крепежную часть 4 с упорной поверхностью 5. Упорная поверхность 5 предназначена для взаимодействия с опорным элементом 6, установленным в корпусе 1. Инструмент для удаления заусенцев содержит также упругий элемент 7, предназначенный для поджима режущего элемента 1 к опорному элементу 6.

Крепежная часть 4 режущего элемента выполнена с продольной осью симметрии 8, совпадающей с осью отверстия корпуса 1 при установке в нем режущего элемента 2. На наружной поверхности крепежной части выполнены продольные рифления 9, расположенные параллельно оси 8. Рифления 9 предназначены для взаимодействия с соответствующими рифлениями, выполненными в отверстии корпуса 1. Взаимодействие рифлений на режущем элементе и корпусе обеспечивает направленное перемещение режущего элемента в отверстии корпуса. Упорная поверхность 5 выполнена в виде боковой поверхности канавки на крепежной части 4.

Опорный элемент 6 расположен в отверстии корпуса соосно его оси. При этом ось опорного элемента совпадает с осью 8 крепежной части 4 режущего элемента 2. Опорный элемент 6 выполнен с упругими выступами 10. Упругие выступы 10 имеют общую наружную коническую поверхность 11, предназначенную для взаимодействия с внутренней конической поверхностью 12, выполненной в отверстии корпуса 1. Упругие выступы 10 имеют также внутреннюю поверхность 13 для взаимодействия с упорной поверхностью 5 на крепежной части 4 режущего элемента 2.

Упругий элемент 7 выполнен в виде винтовой пружины сжатия и установлен в центральном отверстии опорного элемента 6. От выпадения из этого отверстия упругий элемент предохранен, например, посредством штифта 14.

Опорный элемент 6 устанавливается в резьбовом участке 15 отверстия корпуса 1 до упора в торцовую поверхность 16. При этом общая наружная коническая поверхность 11 упругих выступов 10 опорного элемента 6 взаимодействует с внутренней конической поверхностью 12 отверстия корпуса. В результате этого взаимодействия упругие выступы 10 отклоняются к оси отверстия и входят в канавку на режущем элементе 2. При этом внутренняя поверхность 13 выступов размещается напротив упорной поверхности 5 режущего элемента 2.

При сборке инструмента для удаления заусенцев вначале в отверстие корпуса 1 устанавливают режущий элемент 2 как показано на фиг.1 и 2. Затем в резьбовой участок 15 отверстия корпуса ввинчивают опорный элемент до упора в торцовую поверхность 16. Упругие выступы 10 при этом заходят в канавку на крепежной части 4 режущего элемента 2. При этом в результате воздействия упругого элемента на режущий элемент 2 упорная поверхность 5 поджимается к внутренней поверхности 13 упругих выступов 10. При разборке указанные действия выполняют в обратной последовательности.

Формула изобретения

Инструмент для удаления заусенцев, содержащий корпус, в отверстии которого с возможностью направленного перемещения установлен режущий элемент, имеющий рабочую часть с режущими кромками и крепежную часть с упорной поверхностью для взаимодействия с опорным элементом, установленным в корпусе, и упругий элемент для поджима режущего элемента к опорному элементу, отличающийся тем, что крепежная часть режущего элемента выполнена с продольной осью симметрии, совпадающей с осью отверстия корпуса, и рифлениями, расположенными параллельно указанной оси с возможностью взаимодействия с рифлениями, выполненными в отверстии корпуса, опорный элемент расположен соосно упомянутой продольной оси и выполнен с упругими выступами, имеющими общую наружную коническую поверхность для взаимодействия с внутренней конической поверхностью, выполненной в отверстии корпуса, и внутреннюю поверхность для взаимодействия с упорной поверхностью на крепежной части режущего элемента, а упругий элемент установлен в центральном отверстии опорного элемента.
