Патент на изобретение №2308293

(54) УКЛАДКА ДЛЯ СТЕРИЛИЗАЦИИ И ТРАНСПОРТИРОВКИ МЕДИЦИНСКОГО ИНСТРУМЕНТАРИЯ

(57) Реферат:

Изобретение относится к медицинской технике, в частности к средствам для стерилизации, хранения и транспортировки медицинского инструментария. Корпус укладки выполнен составным из опорной, промежуточной и прижимной рамок. Держатели инструментария на каждой из рамок выполнены в виде поперечных перекладин гребенчатого профиля прямоугольного сечения, размеры вырезов в которых соответствуют диаметрам укладываемого медицинского инструментария. Опорная рамка снабжена боковыми регулируемыми резьбовыми упорами. Прижимная рамка имеет вертикальные регулируемые резьбовые упоры. Все рамки соединены между собой с помощью штырей, установленных в соответствующие ответные отверстия. Изобретение обеспечивает повышение надежности и увеличение полезной площади укладки. 1 з.п. ф-лы, 2 ил.

Заявляемое изобретение относится к медицинской технике, в частности к средствам для стерилизации, хранения и транспортировки медицинского инструментария, в том числе применяемого для лапароскопической хирургии.

При оказании реанимационной и хирургической помощи в полевых условиях очень важно, чтобы укладка была укомплектована универсальным набором стерильных инструментов.

Известна укладка [а.с. №599804, опубл. 30.03.78. Бюл. №12], содержащая корпус, крышку и стойки, прикрепленные к корпусу. Корпус и крышка имеют вместилище для размещения медикаментов и инструментария. На крышке расположены подпружиненные замки. Данная укладка быстро разворачивается в рабочее положение, что чрезвычайно важно при проведении реанимационных мероприятий. Однако данная укладка не приспособлена для стерилизации инструментария. Вместилища не предусмотрены для размещения инструментов отдельно друг от друга, в результате чего хрупкий стеклянный инструмент, применяемый для лапароскопической хирургии, может разбиться при транспортировке.

Наиболее близким техническим решением является лоток, разработанный немецкой фирмой «STORZ» [Фирменный каталог «Мир эндоскопии», Лапароскопия 5-е издание 1/2004, стр.30], который используется в качестве укладки и для стерилизации инструментария в контейнере. Лоток выполнен в виде прямоугольного корпуса, на дне которого установлены держатели-зажимы для инструментов. Сверху лоток закрывается крышкой. Корпус с крышкой снабжен перфорацией, обеспечивающей качественную стерилизацию инструментария.

Данная конструкция позволяет фиксировать каждый инструмент отдельно, что сохраняет их при транспортировке и улучшает качество стерилизации, однако каждый лоток помещается в отдельный стерильный контейнер, в результате чего увеличивается их количество, общий вес и объем.

Задачей, на решение которой направлено заявляемое изобретение, является создание универсальной укладки для медицинского инструментария, позволяющей рационально использовать объем контейнера.

Технический результат, а именно повышение надежности и увеличение полезной площади укладки, достигается за счет того, что в укладке, состоящей из прямоугольного корпуса с расположенными в нем держателями инструментария, корпус выполнен составным из опорной, промежуточной и прижимной рамок, а держатели на каждой из рамок выполнены в виде поперечных перекладин гребенчатого профиля прямоугольного сечения, размеры вырезов в которых соответствуют диаметрам укладываемого медицинского инструментария, при этом опорная рамка снабжена боковыми регулируемыми резьбовыми упорами, а прижимная рамка – вертикальными регулируемыми резьбовыми упорами, все рамки соединены между собой с помощью штырей, установленных в соответствующие ответные отверстия.

Выполнение укладки в виде набора рамок приводит к увеличению полезной площади и, следовательно, позволяет укладывать большее количество различного инструментария в один стерильный контейнер, а наличие регулируемых резьбовых упоров обеспечивает жесткое крепление укладки в стерильных контейнерах любых конструкций.

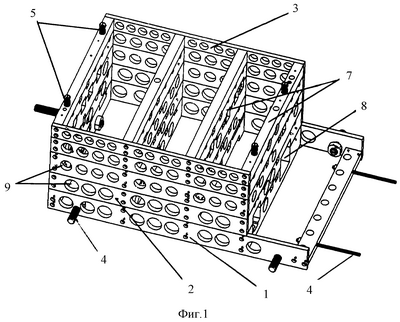

Сущность заявляемого изобретения поясняется чертежами, где на фиг.1 представлен общий вид укладки, а на фиг.2 – укладка в разобранном виде.

Укладка для стерилизации и транспортировки медицинского инструментария (фиг.1) содержит корпус, состоящий из опорной рамки 1, промежуточной рамки 2 и прижимной рамки 3. На опорной рамке 1 расположены боковые регулируемые резьбовые упоры 4, а на прижимной рамке 3 расположены вертикальные регулируемые резьбовые упоры 5. Рамки соединяются между собой с помощью штырей 6 (фиг.2).

Все рамки выполнены прямоугольной формы с поперечными перекладинами 7 гребенчатого профиля прямоугольного сечения, а размеры вырезов 8 соответствуют диаметрам укладываемого инструментария.

В рамках может быть выполнена перфорация 9 в виде отверстий, например, круглой формы, которая позволяет улучшить обработку инструментария, так как дает возможность стерилизатору взаимодействовать с инструментарием с разных сторон.

При установке укладки в стерильный контейнер первоначально на дно контейнера устанавливается опорная рамка 1, которая с помощью регулируемых резьбовых упоров 4 жестко закрепляется между стенками контейнера.

После размещения инструментария в соответствующих вырезах 8 сверху с помощью штырей 6, вставляемых в ответные отверстия, устанавливается промежуточная рамка 2, при этом вырезы 8, выполненные на ее нижней поверхности, должны соответствовать вырезам, выполненным на верхней поверхности предыдущей рамки. Далее укладывается инструментарий в вырезы 8, расположенные на верхней поверхности промежуточной рамки 2. Последней укладывается прижимная рамка 3, которая с помощью установленных на ней регулируемых вертикальных резьбовых упоров 5 жестко закрепляет всю конструкцию укладки в вертикальной плоскости между дном контейнера и его крышкой.

Количество промежуточных рамок 2 может быть различным и зависит от количества инструментария, необходимого уложить в контейнер, и от размеров самого контейнера.

При использовании данной конструкции каждый инструмент надежно закреплен на своем месте отдельно друг от друга, количество инструментария, размещаемого в одном контейнере, значительно увеличивается. Рационально используется рабочий объем стерильного контейнера. Вся укладка надежно устанавливается в контейнере, что, в свою очередь, уменьшает вероятность повреждения и деформации инструментария при транспортировке.

Формула изобретения

1. Укладка для стерилизации и транспортировки медицинского инструментария, состоящая из прямоугольного корпуса и расположенных в нем держателей инструментария, отличающаяся тем, что корпус выполнен составным из опорной, промежуточной и прижимной рамок, а держатели на каждой из рамок выполнены в виде поперечных перекладин гребенчатого профиля прямоугольного сечения, размеры вырезов в которых соответствуют диаметрам укладываемого медицинского инструментария, при этом опорная рамка снабжена боковыми регулируемыми резьбовыми упорами, а прижимная рамка – вертикальными регулируемыми резьбовыми упорами, все рамки соединены между собой с помощью штырей, установленных в соответствующие ответные отверстия.

2. Укладка для стерилизации и транспортировки медицинского инструментария по п.1, отличающаяся тем, что рамки выполнены с перфорацией.
