Патент на изобретение №2307939
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ОТКРЫВАНИЯ ПРОТИВОПОЖАРНОГО ТРУБОПРОВОДА
(57) Реферат:
Изобретение относится к горному делу и может быть использовано для тушения подземных пожаров в угольных шахтах, возникающих после взрыва метана и (или) угольной пыли. Устройство для автоматического открывания противопожарного трубопровода содержит индикатор взрыва, противопожарный трубопровод с краном для открытия слива, связанный с краном приводной рычаг, закрепленную на приводном рычаге гибкую тягу. Индикатор взрыва выполнен в виде перекрывающего верхнюю часть сечения горной выработки флажка, установленного на валу, при этом вал имеет фигурный элемент, установленный с возможностью взаимодействия с приводным рычагом, связь которого с краном осуществляется посредством перекинутой через шкив с неподвижной осью гибкой тяги, второй конец которой закреплен на зубчатой рейке с гравитационным грузом, установленной с возможностью взаимодействия с зубчатым колесом, вал которого жестко соединен с краном или вентилем на противопожарном трубопроводе. Изобретение позволяет повысить эффективность тушения пожара, возникающего в угольных шахтах после взрыва метана и (или) угольной пыли, за счет ускорения начала воздействия на очаг пожара при взрыве метана и (или) угольной пыли в горной выработке. 2 ил.
Изобретение относится к горному делу и может быть использовано для тушения подземных пожаров в угольных шахтах, возникающих после взрыва метана и (или) угольной пыли. Известно устройство для профилактики и тушения пожаров, включающее цилиндрический корпус с конфузором, смесительную камеру с диффузором и сообщенный со смесительной камерой приемный бункер (а.с. СССР №1579123, кл. Е21F 5/00,1987). Недостатками известного устройства являются сложность конструкции и возможность отказа. Известно также устройство для тушения подземных пожаров, принятое за прототип, содержащее цилиндрический корпус, конфузор, смесительную камеру с бункером для огнегасительного порошка и диффузор (а.с. СССР №962654, кл. Е21F 5/00,1982, опубл. 30.09.82, бюл. №36). Недостаток известного устройства состоит в том, что для его работы необходим сторонний источник энергии. Известно также устройство автоматического открывания противопожарного трубопровода (авторское свидетельство SU 1595537 А1, 30.09.1990, всего 2 стр.), содержащее индикатор взрыва, противопожарный трубопровод с краном, приводной рычаг, связанный с краном, поворот которого открывает слив на противопожарном трубопроводе, закрепленную на приводном рычаге гибкую тягу. Недостатком известного устройства является низкая эффективность тушения пожара, возникающего в угольных шахтах после взрыва метана и (или) угольной пыли. Задача изобретения – повышение эффективности тушения пожара, возникающего в угольных шахтах после взрыва метана и (или) угольной пыли, путем обеспечения ускорения начала времени воздействия на очаг пожара при взрыве метана и (или) угольной пыли в горной выработке. Указанная задача достигается тем, что в устройстве автоматического открывания противопожарного трубопровода, содержащем индикатор взрыва, противопожарный трубопровод с краном для открытия слива, связанный с краном приводной рычаг, закрепленную на приводном рычаге гибкую тягу, согласно изобретению, индикатор взрыва выполнен в виде перекрывающего верхнюю часть сечения горной выработки флажка, установленного на валу, при этом вал имеет фигурный элемент, установленный с возможностью взаимодействия с приводным рычагом, связь которого с краном осуществляется посредством перекинутой через шкив с неподвижной осью гибкой тяги, второй конец которой закреплен на зубчатой рейке с гравитационным грузом, установленной с возможностью взаимодействия с зубчатым колесом, вал которого жестко соединен с краном или вентилем на противопожарном трубопроводе. Изобретение поясняется чертежами, где на фиг.1 показана кинематическая схема устройства автоматического открывания противопожарного трубопровода при взрывах метана и (или) угольной пыли и пожарах в горных выработках; на фиг.2 – (вид по стрелке А) узел соединения вала зубчатого колеса со шпинделем вентиля или с пробкой крана на противопожарном трубопроводе. Устройство для автоматического открывания противопожарного трубопровода содержит флажок – индикатор 1, на валу которого выполнен фигурный элемент 2, на который опирается своим длинным плечом приводной рычаг 3. Второе плечо приводного рычага 3 образуется между точкой А (точка соединения гибкой тяги 4 с приводным рычагом) и точкой Б (точка соприкосновения приводного рычага с неподвижной осью 5). Гибкая тяга 4, перекинутая через шкив 6, одним концом закреплена на зубчатой рейке 7 с гравитационным грузом Q, а другим концом – на приводном рычаге 3. Зубчатая рейка 7 с гравитационным грузом при своем опускании (или подъеме) вращает зубчатое колесо 8. Вал зубчатого колеса 8 жестко соединен со шпинделем вентиля (или пробкой крана) 9 на отводе противопожарного става 10. Устройство для автоматического открывания противопожарного трубопровода работает следующим образом. При взрыве метана или угольной пыли в шахте взрывная волна отклоняет флажок – индикатор взрыва 1 от вертикального положения (положение II). В результате чего груз Q под собственным весом перемещает зубчатую рейку 7 с гравитационным грузом вниз, поворачивая тем самым шпиндель вентиля на несколько оборотов (или пробку крана на угол 90°), в результате чего вода из противопожарного трубопровода поступает в горную выработку. Гибкая тяга 4 изготавливается из горючего материала (пенька, капрон, лавсан и пр.) и под воздействием высокой температуры при пожаре обрывается. В результате чего устройство автоматически срабатывает при пожаре так же как и при взрыве. Преимущества заявляемого изобретения: Мгновенное действие сил гравитации при взрывах метана, простота устройства.
Формула изобретения
Устройство для автоматического открывания противопожарного трубопровода, содержащее индикатор взрыва, противопожарный трубопровод с краном для открытия слива, связанный с краном приводной рычаг, закрепленную на приводном рычаге гибкую тягу, отличающееся тем, что индикатор взрыва выполнен в виде перекрывающего верхнюю часть сечения горной выработки флажка, установленного на валу, при этом вал имеет фигурный элемент, установленный с возможностью взаимодействия с приводным рычагом, связь которого с краном осуществляется посредством перекинутой через шкив с неподвижной осью гибкой тяги, второй конец которой закреплен на зубчатой рейке с гравитационным грузом, установленной с возможностью взаимодействия с зубчатым колесом, вал которого жестко соединен с краном или вентилем на противопожарном трубопроводе.

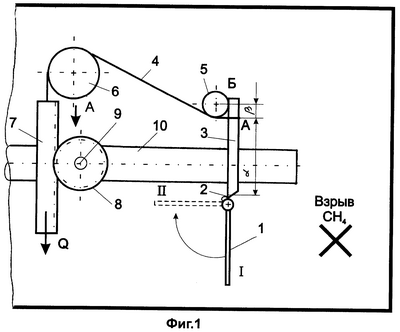

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.12.2007
Извещение опубликовано: 20.08.2009 БИ: 23/2009
|
||||||||||||||||||||||||||
