Патент на изобретение №2307936

(54) СПОСОБ РАЗРАБОТКИ НАКЛОННЫХ РУДНЫХ ЗАЛЕЖЕЙ

(57) Реферат:

Способ разработки наклонных рудных залежей относится к горному делу и может быть использован при подземной разработке наклонных залежей средней мощности. Способ разработки наклонных рудных залежей включает проходку в лежачем боку блоковых восстающих, основных штреков скрепирования, проходку в рудном теле дополнительных штреков скрепирования, которые сбивают между собой межпанельными буровыми восстающими, разделку межпанельных буровых восстающих в очистные камеры путем отбойки, скрепирование руды из очистных камер по дополнительным штрекам скрепирования к рудоспускам, разделку рудоспусков в выпускные воронки и выемку рудного массива над основными штреками скрепирования, используя дополнительные штреки скрепирования для обуривания. Сбивают с очистной камерой следующий межпанельный буровой восстающий, а затем совместно с отработкой очистной камеры отрабатывают часть рудного массива над сбойкой с взрывной доставкой руды в очистную камеру. Изобретение позволяет снизить потери при сохранении безопасных условий отработки. 2 ил.

Изобретение относится к горному делу и может быть использовано при подземной разработке наклонных залежей средней мощности.

Известен способ разработки наклонных рудных залежей камерно-столбовыми системами, включающий проходку блокового, вентиляционного восстающих и штреков скреперования в рудном теле заходками по падению или простиранию с оставлением рудных целиков (Каплунов Д.Р., Тихомиров А.П., Соколов В.А. «Состояние и пути повышения эффективности технического перевооружения подземных рудников цветной металлургии», ЦНИИцветмет экономики и информации. М., Ротапринт, 1981, 63 с.).

Известен также способ разработки наклонных рудных залежей, включающий проходку восстающих и основных доставочных штреков в породах лежачего бока с выпускными выработками, отбойку руды из буровых выработок с доставкой силой взрыва к выпускным выработкам, выпуск и транспортировку руды по штрекам и боковому восстающему (А.С. №1456577, кл. Е21С 41/22, опубл. 07.02.89 г.). Однако к недостаткам данного способа относится большое разубоживание руды породами висячего бока.

Кроме того, известен способ разработки наклонных рудных залежей, принятый за прототип, включающий проходку в лежачем боку блокового и ветиляционных восстающих, штреков скреперования, а также проходку в рудном теле дополнительных штреков скреперования, которые сбивают между собой буровыми восстающими, разделку буровых восстающих в очистные камеры путем отбойки и скреперования руды к рудоспускам, разделку рудоспусков в выпускные воронки и выемку рудного массива над штреками скреперования, пройденными в рудном теле (патент на изобретение №2215147, кл. Е21С 41/22, опубл. 27.10.2003 г.).

Изобретение направленно на снижение потерь при сохранении безопасных условий отработки за счет того, что способ разработки наклонных рудных залежей, включающий проходку в лежачем боку блокового и вентиляционного восстающих, штреков скреперования, проходку в рудном теле дополнительных штреков скреперования, которые сбивают между собой буровыми восстающими, разделку буровых восстающих в очистные камеры путем отбойки и скреперования руды к рудоспускам, разделку рудоспусков в выпускные воронки и выемку рудного массива над основными штреками скреперования, используя дополнительные штреки скреперования для обуривания, сбивают с очистной камерой следующий межпанельный буровой восстающий, а затем совместно с отработкой очистной камеры отрабатывают часть рудного массива над сбойкой с взрывной доставкой руды в очистную камеру.

Для решения поставленной задачи в способе разработки наклонных рудных залежей, включающем проходку в лежачем боку блокового и вентиляционного восстающих, штреков скреперования, проходку в рудном теле дополнительных штреков скреперования, которые сбивают между собой межпанельными буровыми восстающими, разделку буровых восстающих в очистные камеры путем отбойки, скреперование руды из очистных камер по дополнительным штрекам скреперования к рудоспускам, разделку рудоспусков в выпускные воронки и выемку рудного массива над основными штреками скреперования, используя дополнительные штреки скреперования для обуривания, отличающийся тем, что сбивают с очистной камерой следующий межпанельный буровой восстающий, а затем совместно с отработкой очистной камеры отрабатывают часть рудного массива над сбойкой с взрывной доставкой руды в очистную камеру.

Способ представлен чертежами:

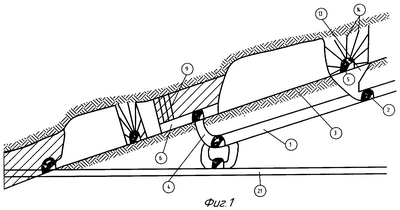

фиг.1 – разрез очистного блока вертикальной плоскостью по падению рудного тела;

фиг.2 – разрез очистного блока горизонтальной плоскостью по падению рудного тела.

На фигурах 1 и 2 позициями показаны: 1 – блоковый восстающий; 2 – основной штрек скреперования, пройденный из блокового восстающего 1 в породах лежачего бока 3; 4 – рудоспуск, пройденный из основного штрека скреперования 2 в рудное тело; 5 – дополнительный штрек скреперования, пройденный в рудном теле; 6 – межпанельные буровые восстающие, пройденные в рудном теле из дополнительных штреков скреперования 5; 7 – отрабатываемая очистная камера, образующаяся на месте межпанельного бурового восстающего 6; 8 – отработанные очистные камеры, образованные на месте межпанельного буровых восстающих 6; 9 – скважины для обрушения и взрывной доставки руды, посредством которых межпанельные буровые восстающие 6 разделываются в отработанные очистные камеры 8; 10 – обрушенная руда; 11 – ковш скреперования; 12 – междукамерные целики, образованные между отработанными очистными камерами 8; 13 – выпускные воронки, восстановленные из основного штрека скреперования 2 после формирования отработанных очистных камер 8 и междукамерных целиков 12; 14 – скважины для отработки запасов второй очереди, пробуриваются одновременно с формированием выпускных воронок 13; 15 – междукамерные целики после второй стадии отработки; 16 – сбойка, соединяющая межпанельный буровой восстающий 6 и отрабатываемую очистную камеру 7; 17 – то же, в стадии проходки; 18 – камера, образованная на месте сбойки 16; 19 – скважины для обрушения руды из дополнительных скреперования 5; 20 – выемочная панель; 21 – откаточные выработки.

Способ осуществляется следующим образом. В лежачем боку 3 проходят блоковые восстающие 1, штреки скреперования 2 и рудоспуски 4. В рудном теле проходят дополнительные штреки скреперования 5, которые сбивают между собой межпанельными буровыми восстающими 6. Часть рудного тела по падению между двумя дополнительными штреками скреперования 5 образует очистную панель 20. Устье буровых восстающих оформляют в выпускные воронки 13 для приема обрушенной руды.

В первую очередь отрабатывают запасы панели с оставлением междукамерных целиков 12. Из восстающих 6 бурят скважины 9, отбивают руду и доставляют ее силой взрыва к дополнительному штреку скреперования 5. Одновременно с началом разделки междупанельного бурового восстающего 6 в камеру 7 из середины следующего межпанельного бурового восстающего 6, в сторону отрабатываемых запасов (предыдущего восстающего) проходят сбойку 16, которую сбивают с камерой 7. Руду над сбойкой 16 отбивают и доставляют ее силой взрыва в камеру 7 и далее скреперным ковшом 11 к дополнительному штреку скреперования 5 и затем по дополнительному штреку скреперования 5 совместно с рудой, добываемой посредством взрыва скважин 9 скрепером (не обозначено), доставляют к рудоспуску 4 и далее в откаточные выработки 21.

Во второй стадии дополнительные штреки скреперования 5 используют для обуривания рудных запасов скважинами 19. Обрушенную руду через выпускные воронки 13 доставляют на основные штреки скреперования 2 и далее транспортируют по блоковому восстающему 1. Принятое направление отбойки массива скважинами 19 относительно рудных целиков позволяет свести к минимуму потери за счет уменьшения разлета кусков руды в очистные камеры 8.

После отработки рудных запасов в первую и во вторую стадии остаются рудные целики 15, размеры которых и, следовательно, потери руды в них существенно снижены по сравнению с прототипом. Целики 15 препятствуют обрушению пород кровли очистных камер 8, снижая разубоживание. Для повышения устойчивости целиков 15 указанный выше способ разработки целесообразно применять как вариант с оставлением массивных опорных целиков на участках рудного поля с минимальным содержанием полезных компонентов. В этом случае массивные опорные целики воспринимают вес всей налегающей толщи, а на междукамерные целики 15 приходится только вес пород в своде естественного равновесия между массивными опорными целиками.

Формула изобретения

Способ разработки наклонных рудных залежей, включающий проходку в лежачем боку блоковых восстающих, основных штреков скрепирования, проходку в рудном теле дополнительных штреков скрепирования, которые сбивают между собой межпанельными буровыми восстающими, разделку межпанельных буровых восстающих в очистные камеры путем отбойки, скрепирование руды из очистных камер по дополнительным штрекам скрепирования к рудоспускам, разделку рудоспусков в выпускные воронки и выемку рудного массива над основными штреками скрепирования, используя дополнительные штреки скрепирования для обуривания, отличающийся тем, что сбивают с очистной камерой следующий межпанельный буровой восстающий, а затем совместно с отработкой очистной камеры отрабатывают часть рудного массива над сбойкой с взрывной доставкой руды в очистную камеру.
