Патент на изобретение №2307908

(54) УСТРОЙСТВО ДЛЯ НАВЕСКИ ОТКИДЫВАЮЩЕЙСЯ СТВОРКИ

(57) Реферат:

Изобретение относится к устройствам для навешивания и фиксации створок. Устройство содержит нижний, выполненный в виде профиля створчатый элемент. Элемент надет посредством продольного цилиндрического паза на соответствующую цилиндрическую часть профильного опорного элемента. Опорный элемент связан с перемычкой оконного каркаса. Оконный каркас охватывает раму створки. Устройство содержит фиксирующие штыри. Фиксирующие штыри расположены горизонтально симметрично вертикальной оси окна в цилиндрических отверстиях профиля верхней карты шарнирной петли и имеют конические скосы для обеспечения центровки в отверстиях рамы. Штыри перемещаются нажимом на ручки, расположенные перпендикулярно штырям в продольных пазах профиля верхней карты шарнирной петли. Изобретение обеспечивает фиксацию створки в промежуточном и конечных положениях, что позволяет повысить удобство при его эксплуатации и ремонте. 1 з.п. ф-лы, 5 ил.

Область техники.

Устройство относится к вагоностроению и касается откидывающейся створки окна, поворачивающейся внутрь салона с помощью поворотного устройства из алюминиевых профилей.

Уровень техники.

Известно устройство на базе алюминиевых профилей (1) для поворота откидной створки внутрь салона вагона на угол 25-30° и на угол 180° в положение, параллельное окну. Для этого оно содержит нижний, выполненный в виде профиля створчатый элемент, надетый посредством продольного цилиндрического паза на соответствующую цилиндрическую часть профильного опорного элемента, связанного с перемычкой оконного каркаса, охватывающего раму створки. Створку открыть полностью, т.е. на угол 180°, путем непосредственного поворота относительно шарнирной петли нельзя: поворачиваемая диагональ по сечению створки относительно шарнирной петли больше, чем высота до внешней кромки притвора вверху. Поэтому поворот створки производят в два приема: сначала ее выводят из окна в промежуточное положение 1, соответствующее приблизительно углу в 25-30°, и затем створку переводят в положение 2 поворотом относительно шарнирной петли на угол 180°. Створку закрывают в обратной последовательности.

Недостатком известного устройства является отсутствие фиксации в промежуточном и конечном положениях.

Сущность изобретения.

В изобретении поставлена задача создания устройства для навески створки с обеспечением ее четкой фиксации во всех положениях, тем самым позволяющего повысить удобство ее пользования в эксплуатации и ремонте. Решение поставленной задачи достигается тем, что предлагается устройство для навески откидывающейся створки, включающее фиксирующее устройство, содержащее два подпружиненных цилиндрических штыря с ручками, размещенными в цилиндрическом отверстии профиля верхней карты шарнирной петли, взаимодействующих с ответными цилиндрическими отверстиями на раме окна.

Новым является то, что обеспечивается фиксация створки в промежуточном и конечном положениях перемещения створки.

При этом фиксирующие штыри расположены горизонтально симметрично вертикальной оси окна и имеют конические скосы для обеспечения центровки в отверстиях рам, а ручки расположены перпендикулярно штырям в пазах профиля карты шарнирной петли, длина которых равна ходу фиксирующих штырей.

Краткое описание чертежей.

Сущность изобретения поясняется графическими материалами, приведенными на Фиг.1-5

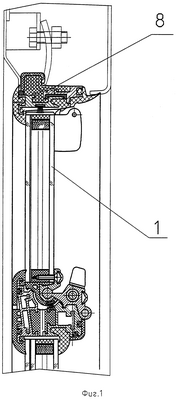

На Фиг.1 представлено вертикальное сечение закрытого окна.

На Фиг.2 – вертикальное сечение окна с форточкой, открытой на 30°.

на Фиг.3 – вертикальное сечение окна с форточкой, открытой на 180°.

На Фиг.4 – вид на ручки механизма фиксации.

На Фиг.5 – вертикальное сечение перемычки окна.

Позициями на Фиг.1-5 обозначены:

1 – створчатый элемент

2 – профильный опорный элемент

3 – перемычка оконного каркаса

4 – цилиндрические штыри

5 – ручки

6 – шарнирная петля

7 – цилиндрические отверстия

8 – рама окна

9 – продольные пазы механизма фиксации

Лучший вариант исполнения.

Согласно Фиг.1, 2 предложенное устройство содержит нижний выполненный в виде профиля створчатый элемент 1, надетый шарнирно посредством продольного цилиндрического паза на соответствующую часть профильного опорного элемента 2, связанного с профильной перемычкой оконного каркаса 3, охватывающего раму створки.

Створка имеет фиксирующее устройство, состоящее из двух подпружиненных цилиндрических стержней 4 с ручками 5, расположенными перпендикулярно штырям в продольных пазах профиля верхней карты шарнирной петли 6, взаимодействующих с цилиндрическими отверстиями 7 рамы окна 8.

Работа устройства.

Согласно заявляемому устройству оно работает следующим образом:

открытие (поворот) створки производят в два приема. Сначала ее выводят из окна в угловое положение 1, равное приблизительно углу 25°-30°, предварительно открыв нажатием замок-защелку. В перевернутое положение 2, соответствующее углу 180°, створку-форточку переводят поворотом относительно шарнирной петли 6. Створку открыть полностью, т.е. на угол 180°, путем непосредственного поворота относительно шарнирной петли 6 нельзя.

Поворачиваемая диагональ по сечению створки относительно шарнира 3 больше, чем высота до внешней кромки притвора вверху.

Створка в положении 1 и 2 фиксируется цилиндрическими штырями 4, которые перемещаются нажимом на ручки 5, перемещающиеся в продольных пазах профиля верхней карты шарнирной петли 6.

Створка приводится в движение нажимом на указанные ручки 5.

Промышленная применимость.

Разработан опытный образец изобретения. Проведены его успешные испытания. Готовится его серийное производство

Источники информации

1. Устройство для навески откидывающейся створки. Изобретение патент №2205931, 2002 г., М Кл Е05D 15/56 – прототип.

Формула изобретения

1. Устройство для навески откидывающейся створки, содержащее нижний выполненный в виде профиля створчатый элемент, надетый шарнирно посредством продольного цилиндрического паза на соответствующую цилиндрическую часть профильного опорного элемента, связанного с профильной перемычкой оконного каркаса, охватывающего раму створки, профили, элементы крепления и поворота, отличающееся тем, что оно оборудовано двумя фиксирующими штырями, расположенными горизонтально симметрично вертикальной оси окна в цилиндрических отверстиях профиля верхней карты шарнирной петли и имеющими конические скосы для обеспечения центровки в отверстиях рамы окна.

2. Устройство по п.1, отличающееся тем, что фиксирующие штыри перемещаются нажимом на ручки, расположенные перпендикулярно штырям в продольных пазах профиля верхней карты шарнирной петли, длина которых равна ходу фиксирующих штырей.

РИСУНКИ
