Патент на изобретение №2307816
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СОСТАВ ДЛЯ ПРОПИТКИ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ
(57) Реферат:
Изобретение относится к составам и технологии пропитки строительных изделий на основе кальцийсодержащих вяжущих флюатами с целью улучшения физико-механических свойств строительных материалов. Задачей изобретения является увеличение глубины пропитки состава, а также повышение физико-механических свойств изделий. Поставленная задача решается тем, что состав для пропитки строительных изделий, включающий соль гексафторкремниевой кислоты – кремнефтористый магний, катионактивный ПАВ – динатриевую соль этилендиаминотетрауксусной кислоты (трилон Б). и воду. 1 табл.
Изобретение относится к составам и технологии пропитки строительных изделий на основе кальцийсодержащих вяжущих флюатами с целью улучшения физико-механических свойств строительных материалов. Известны составы для пропитки поверхности строительных изделий флюатами – водными растворами фтористых силикатов, например: ZnSiF6, MgSiF6, Al2(SiF6)3 (см. “Инструкция по флюатированию каменных и бетонных поверхностей”, ВНИИНЕМ, – М.: ЦБТИ, 1959 г.). Известен также состав для пропитки строительных изделий по авторскому свидетельству СССР №530870, кл. С04В 41/68, опубл. 05.10.76 – прототип, включающий водный раствор соли гексафторкремниевый кислоты и катионактивный ПАВ-катапин при следующем соотношении компонентов, мас.%:
Использование водного раствора фтористого силиката с катапином сопряжено с недостатком – происходит преждевременная закупорка капилляров и пор материала продуктами реакции, что снижает глубину пропитки и, следовательно, эффективность флюатирования. Задачей настоящего изобретения является увеличение глубины пропитки состава и повышение физико-механических свойств изделий. Это достигается тем, что состав для пропитки строительных изделий, включающий соль гексафторкремниевой кислоты, катионактивный ПАВ и воду, в качестве соли гексафторкремниевой кислоты содержит кремнефтористый магний, а в качестве катионактивного ПАВ динатриевую соль этилендиаминотетрауксусной кислоты (трилон Б) при следующем соотношении компонентов, мас.%:

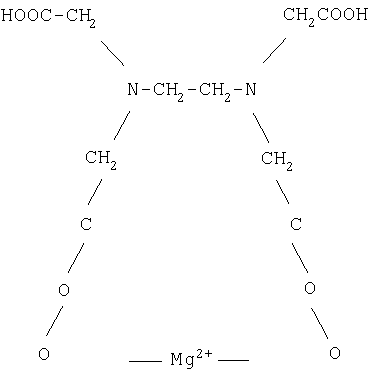

В связи с диссоциационными процессами солей формирующиеся анионные структуры этилендиаминотетрауксусной кислоты связывают в водном растворе катионы Mg2+в комплексные образования типа:
и тем самым блокируют их диффузию в бетон. В поры бетона мигрирует анион HSiF– 6, который уменьшает количество наименее стойкого и прежде всего вымываемого компонента – свободной извести по схеме: HSiF– 6+Ca(OH)2 В крупных капиллярах продукты реакции в виде практически нерастворимых в воде солей фтористоводородной кислоты и геля кремниевой кислоты осаждаются на стенках, уменьшая их сечение, а мелкие капилляры полностью заполняются ими. Функции трилона Б следующие: – обеспечение миграции фторсодержащего аниона в капиллярный материал; – источник новообразований, создающих дополнительный защитный слои в массе материала. Примеры 1-3 предлагаемого состава и результаты сравнительных испытаний образцов, обработанных известным и предлагаемым составами, представлены в таблице. Приготовление предлагаемого состава для пропитки строительных изделий осуществляют следующим образом: в мешалку загружают воду, кремнефтористый магний и трилон Б. Перемешивают их в течение 15-20 мин до полного растворения кремнефторида. Обработку поверхности производят за один, два приема. При этом обеспечивают требуемую глубину флюатирования. Испытания на: истираемость осуществлялись на круге истирания ЛКИ-3 в соответствии с ГОСТ 10180-90; прочность при сжатии и изгибе определялась в соответствии с ГОСТ 10180-90; водопоглощение – ГОСТ 12730. Как видно из таблицы, глубина пропитки при одноразовой обработке увеличивается на 17-50%, истираемость снижается на 30-48%, водопоглощение снижается на 10-30%, возрастает прочность при сжатии и растяжении. Оптимальное количество вводимого трилона Б 0,1-04 мас.%. При более высоком содержании наблюдается кристаллизация трилона в капиллярах, при более низком – недостаточная эффективность. Трилон Б – относительно недорогой и недефицитный препарат, широко применяется в аналитической химии и в практике водоумягчения. Предлагаемый состав рекомендуется для обработки различных строительных конструкций, к которым предъявляются повышенные требования по истираемости, например, лестничные марши.
Формула изобретения
Состав для пропитки строительных изделий, включающий соль гексафторкремниевой кислоты, катионактивный ПАВ и воду, отличающийся тем, что в качестве соли гексафторкремниевой кислоты он содержит кремнефтористый магний, а в качестве ПАВ – динатриевую соль этилендиаминотетрауксусной кислоты (трилон Б) при следующем соотношении компонентов, мас.%:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CaF2+
