Патент на изобретение №2307695

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2307695 (13) C2
(51) МПК

B01D24/28 (2006.01)
B01D24/46 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.11.2010 – может прекратить свое действие

(21), (22) Заявка: 2005119678/15, 24.06.2005

(24) Дата начала отсчета срока действия патента:

24.06.2005

(43) Дата публикации заявки: 27.12.2006

(46) Опубликовано: 10.10.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2245735 C1, 10.02.2005. SU 1799280 A3, 28.02.1993. SU 109709 A1, 01.01.1957. NL 1002509 С, 11.09.1996. JP 62-001415 A, 07.01.1987.

Адрес для переписки:

140090, Московская обл., г. Дзержинский, ул. Спортивная, 20а, ДМУП Научный центр экологической безопасности “Центр-Экология”, Б.М.Балояну

(72) Автор(ы):

Балоян Бабкен Мушегович (RU),
Голубков Валерий Григорьевич (RU),
Чуднова Татьяна Анатольевна (RU),
Якимович Олег Иванович (RU),
Ивенин Виктор Анатольевич (RU)

(73) Патентообладатель(и):

ДМУП Научный центр экологической безопасности “Центр-экология” (RU)

(54) ФИЛЬТР НЕПРЕРЫВНОЙ ОЧИСТКИ ЖИДКОСТИ

(57) Реферат:

Изобретение относится к фильтрам для очистки жидкостей с сыпучим фильтрующим материалом. Фильтр содержит частично заполненный очищающим реагентом корпус в виде цилиндрической обечайки, сочлененной в нижней части с обращенным вершиной вниз полым конусом, коллектор для подвода очищаемой жидкости, аэрлифт для подъема загрязненного очищающего реагента для промывки его в промывающем устройстве и возврата в корпус. В нижней части корпуса соосно установлен распределительный конус, обращенный вершиной вверх и образующий с полым конусом распределительную кольцевую щель. Фильтр снабжен, по меньшей мере, двумя установленными вертикально и закрепленными в цилиндрической обечайке радиальными перегородками. Технический результат: исключение зависания очищающего реагента и обеспечение равномерной подачи его к заборной части аэрлифта. 1 ил.

Изобретение относится к фильтрам для очистки жидкостей и позволяет исключить зависание очищающего реагента в корпусе и обеспечить равномерную подачу его к заборной части аэрлифта.

Известен непрерывный фильтр для очистки жидкостей, включающий частично заполненный реагентом корпус в виде цилиндрической обечайки, сочлененной в нижней части с обращенным вершиной вниз полым конусом, установленный в нижней части корпуса соосно распределительный конус, обращенный вершиной вверх и образующий с полым конусом распределительную кольцевую щель, коллектор для подвода очищаемой жидкости в массу очищающего реагента, аэрлифт для подъема из полого конуса загрязненного очищающего реагента в верхнюю часть фильтра для промывки его в промывающем устройстве и возврата в корпус (патент RU 2245735 C1, В01D 24/28. Опубл. 10.02.2005. Бюл.№4).

Однако данному фильтру присущи следующие недостатки:

– очищающий реагент зависает в зоне распределительной кольцевой щели;

– очищающий реагент неравномерно подается к заборной части аэрлифта.

Технический результат, который может быть достигнут в предлагаемом фильтре непрерывной очистки жидкости, заключающийся в исключении зависания очищающего реагента в зоне распределительной кольцевой щели и обеспечении равномерной подачи его к заборной части аэрлифта, достигается тем, что он снабжен, по меньшей мере, двумя установленными вертикально и закрепленными в цилиндрической обечайке радиальными перегородками.

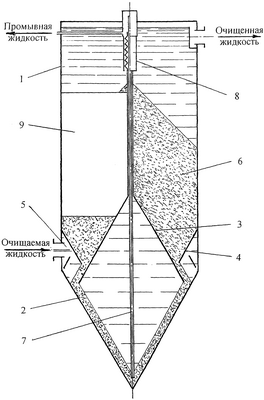

На чертеже, на левой половине, представлен продольный разрез фильтра по радиальной перегородке, на правой половине – продольный разрез фильтра по пути транспорта очищающего реагента.

Фильтр непрерывной очистки жидкости содержит корпус, состоящий из цилиндрической обечайки 1, сочлененной с полым конусом 2, установленный в нижней части корпуса распределительный конус 3, обращенный вершиной вверх и образующий с полым конусом распределительную кольцевую щель, коллектор 4 для подвода очищаемой жидкости 5 в массу очищающего реагента 6, аэрлифт 7 для подъема из полого конуса загрязненного очищающего реагента в верхнюю часть фильтра для промывки его в промывающем устройстве 8 и возврата в корпус. В цилиндрической части корпуса установлены вертикально и закреплены, по меньшей мере, две радиальные перегородки 9.

Работает фильтр непрерывной очистки жидкости следующим образом.

Очищаемая жидкость 5 подается через коллектор 4 в массу очищающего реагента 6. Проходя через слой очищающего реагента, жидкость очищается, поступает в верхнюю часть корпуса и в виде очищенной жидкости подается потребителю. Нижние слои очищающего реагента загрязняются и поступают в нижнюю часть полого конуса 2, откуда вместе с частью очищаемой жидкости подаются аэрлифтом 7 в промывное устройство 8. После промывки в нем очищающий реагент поступает снова в корпус фильтра на поверхность слоя очищающего реагента. Таким образом, в зоне подвода очищаемой жидкости очищающий реагент постоянно загрязняется и поступает в заборную часть аэрлифта. Одновременно на верх слоя очищающего реагента постоянно подается промытый очищающий реагент, т.е. последний непрерывно движется сверху вниз. Промытый очищающий реагент поступает, по меньшей мере, в два разделенных вертикальными радиальными перегородками 9 сектора. И если очищающий реагент, проходящий через какой-то сектор, зависает в зоне упомянутой распределительной щели, то в данном секторе верхний уровень очищающего реагента повышается по сравнению с таковым в других секторах, увеличивается толщина слоя, возрастает его давление на нижние слои и разрушается зависание. Этим обеспечивается равномерность поступления на промывку промывающего реагента по всей длине распределительной щели.

Промывная жидкость поступает на регенерацию.

Формула изобретения

Фильтр непрерывной очистки жидкости, содержащий частично заполненный очищающим реагентом корпус в виде цилиндрической обечайки, сочлененной в нижней части с обращенным вершиной вниз полым конусом, установленный в нижней части корпуса соосно распределительный конус, обращенный вершиной вверх и образующий с полым конусом распределительную кольцевую щель, коллектор для подвода очищаемой жидкости в массу очищающего реагента, аэрлифт для подъема из полого конуса загрязненного очищающего реагента для промывки его в промывающем устройстве и возврата в корпус, отличающийся тем, что он снабжен, по меньшей мере, двумя установленными вертикально и закрепленными в цилиндрической обечайке радиальными перегородками.

РИСУНКИ
