Патент на изобретение №2307673
|
||||||||||||||||||||||||||
(54) ОДНОРАЗОВЫЙ ШПРИЦ
(57) Реферат:
Изобретение относится к медицинской технике, а более конкретно к конструкции одноразовых шприцов. Одноразовый шприц включает иглу с осевым каналом, закрепленную на корпусе, в котором помещены поршень и шток, связанные между собой соединителем. Соединитель выполнен в форме стержня с длиной, равной 1,0-1,5 Д, и толщиной, наименьшей 0,2-0,3 Д и наибольшей 0,4-0,5 Д. Стержень изогнут по дуге окружности с радиусом 2-3 Д. Д – внутренний диаметр корпуса. Соединитель выполнен с возможностью ломаться при движении штока вперед. Технический результат – повышение надежности работы конструкции за счет исключения возможности разрушения соединителя во время набора лекарственного препарата. 2 ил.

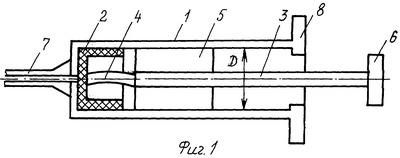

Изобретение относится к медицинской технике, а более конкретно к конструкции одноразовых шприцов. Известен и принят нами за прототип шприц, состоящий из корпуса с фиксирующим пазом на его внутренней поверхности и установленного в нем поршня, связанного со штоком посредством разрушающегося соединителя [1]. Недостатком прототипа является возможность разрушения соединителя во время набора лекарственного препарата. Целью изобретения является исключение возможности разрушения соединителя во время набора лекарственного препарата. Указанная цель достигается тем, что в одноразовом шприце, включающем иглу с осевым каналом и корпус, в котором помещены поршень и шток, связанные между собой соединителем, соединитель выполнен с возможностью ломаться при движении штока вперед. Сущность изобретения поясняется чертежами. На фиг.1 изображен общий вид одноразового шприца в исходном состоянии, на фиг.2 – соединитель. Одноразовый шприц состоит из корпуса 1, в котором помещены поршень 2 и шток 3, связанные между собой соединителем 4, выполненным в форме стержня с длиной, равной 1,0-1,5 Д и толщиной, наименьшей 0,2-0,3 Д и наибольшей 0,4-0,5 Д, причем стержень изогнут по дуге окружности с радиусом 2-3 Д, где Д – внутренний диаметр корпуса, а сам соединитель выполнен с возможностью ломаться при движении штока вперед. На штоке 3 закреплены направляющие пластины 5, а в хвостовой части – головка 6. В передней части корпуса 1 закреплена игла 7 с осевым каналом, сообщающимся с внутренней полостью корпуса 1. Для удобства пользования на хвостовой части корпуса 1 имеются упоры 8. Шприц используется следующим образом. Опустив конец иглы 7 в сосуд с лекарственным препаратом и удерживая корпус 1 одной рукой, другой рукой за головку 6 оттягивают шток 3 назад. Движение штока 3 передается поршню 2 посредством соединителя 4. Поршень 2 всасывает через иглу 7 лекарственный препарат в полость корпуса 1. После набора лекарственного препарата иглой 7 производят инъекцию, нажимая на головку 6 штока 3. Шток 3 движется вперед и давит на соединитель 4, который изгибается и ломается. Далее, при движении штока 3 его передний конец входит в контакт с поршнем 2 и толкает поршень 2 в переднее крайнее положение, освобождая полость корпуса от лекарственного препарата. После этого, если потянуть шток 3 назад, поршень 2 останется на месте. Т.о., во время первого набора лекарственного препарата и инъекции одноразовый шприц работает как обычный, после чего исключается возможность его повторного использования. Источник информации 1. Пат. США №4731068, МПК А61М 5/315, 1988.
Формула изобретения
Одноразовый шприц, включающий иглу с осевым каналом, закрепленную на корпусе, в котором помещены поршень и шток, связанные между собой соединителем, отличающийся тем, что соединитель выполнен в форме стержня с длиной, равной 1,0-1,5 Д и толщиной наименьшей 0,2-0,3 Д, и наибольшей 0,4-0,5 Д, причем стержень изогнут по дуге окружности с радиусом 2-3 Д, где Д – внутренний диаметр корпуса, а сам соединитель выполнен с возможностью ломаться при движении штока вперед.
РИСУНКИ
|
||||||||||||||||||||||||||
