Патент на изобретение №2307637

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2307637 (13) C2
(51) МПК

A61H1/00 (2006.01)
A63B23/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.11.2010 – может прекратить свое действие

(21), (22) Заявка: 2005103507/14, 11.02.2005

(24) Дата начала отсчета срока действия патента:

11.02.2005

(43) Дата публикации заявки: 20.07.2006

(46) Опубликовано: 10.10.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 241108 U1, 27.07.2002. JP 63294850 A, 01.12.1988. US 6217529 В1, 17.04.2001. ЕР 0574966 А1, 22.12.1989. WO 99/58205 А1, 18.11.1899.

Адрес для переписки:

125413, Москва, до востребования, В.Л. Муранивскому

(72) Автор(ы):

Муранивский Владимир Леонидович (RU)

(73) Патентообладатель(и):

Муранивский Владимир Леонидович (RU)

(54) ТРЕНАЖЕР ВАГИНАЛЬНЫХ МЫШЦ

(57) Реферат:

Изобретение относится к тренировочным устройствам для развития и естественного функционирования вагинальных мышц. Тренажер вагинальных мышц состоит из источника и измерителя давления, наружной камеры и вагинальной эластичной упругой надувной камеры. Камера включает трубку, втулку, катетер и два кондома, между которыми размещен ограничитель. Втулка имеет фрикционную наружную поверхность, а ограничитель выполнен из упругого материала, обеспечивающего закрепление ограничителя между втулкой и катетером силой упругости, или соединение втулки, трубки, катетера и ограничителя выполнено неразъемным. Катетер имеет по длине боковые отверстия. Изобретение позволяет повысить надежность, упростить подгонку и сборку тренажера. 1 ил.

Изобретение относится к тренировочным устройствам для развития и естественного функционирования мускулов влагалища (в дальнейшем – вагина).

Известен тренажер для развития и естественного функционирования вагинальных мышц, выбранный в качестве аналога (RU 24108 U1, 27.07.2002, А63В 23/20), содержащий источник и измеритель давления, наружную камеру и вагинальную эластичную упругую надувную камеру, состоящую из трубки, втулки, катетера и двух кондомов, между которыми размещен ограничитель.

Недостатки аналога заключаются в том, что обычное механическое крепление трубки, катетера и ограничителя на втулке не гарантируют целостности сборки при некоторых манипуляциях с вагинальной камерой, производимых с достаточной осевой нагрузкой. Кроме того, при подгонке пользователь должен снимать катетер для уменьшения его длины.

Изобретение решает техническую задачу по повышению надежности, упрощению подгонки и сборки, что улучшает потребительские качества за счет изменения конструктивных элементов и их соединений.

Техническая задача достигается путем того, что в тренажере вагинальных мышц, содержащем источник и измеритель давления, наружную камеру и вагинальную эластичную упругую надувную камеру, состоящую из трубки, втулки, катетера и двух кондомов, между которыми размещен ограничитель, согласно изобретению втулка имеет фрикционную наружную поверхность, а катетер выполнен из упругого материала, обеспечивающего закрепление ограничителя между втулкой и катетером силой упругости, или соединение втулки, трубки, катетера и ограничителя выполнено неразъемным, при этом катетер имеет по длине боковые отверстия.

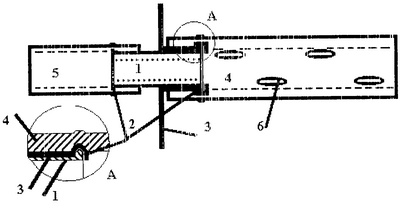

На чертеже показана сборка втулки, трубки, катетера и ограничителя.

Втулка 1 имеет фрикционную наружную поверхность, например буртики 2 на концах, которые также увеличивают натяг, благодаря чему сборка способна выдержать нужное осевое усилие при извлечении. Ограничитель 3 без центрального отверстия прижимается к концу втулки 1 и через него на втулку 1 одевается катетер 4. Ограничитель 3 оказывается закрепленным между втулкой 1 и катетером 4 силой упругости материала катетера 4. Затем через свободный конец втулки 1 в ограничителе 3 делается отверстие для продуваемости, одевается трубка 5. В другом варианте сборка может быть собрана с неразъемными соединениями, например на клее и т.п. Но в этом случае при износе ограничителя 3 нужно будет менять всю сборку. На боковой поверхности катетера 4 по длине имеются отверстия 6. В таком виде сборка поставляется потребителю.

Сборку вагинальной камеры потребитель делает после подгонки, которая заключается в следующем. На катетер 4, ограничитель 3 и трубку 5 одевается кондом, и все это вводится в вагину. Подвигавшись, поприседав, женщина определяет комфортную для себя глубину введения и фиксирует на сколько место крепления ограничителя 3 выступает ниже внутренней поверхности мышц входа (например, 2 см). Извлекает все это из вагины, снимает кондом и обрезает на 2 см (примерно) свободный конец катетера 4. Благодаря боковым отверстиям 6, катетер 4 не теряет своей функциональности при различных вагинальных размерах. Ограничитель 3 отгибается на трубку 5. Обрезается нижний (свободный) конец кондома на длину катетера 4 плюс 2-3 см и крепится поверх катетера 4 в районе втулки 1 до ограничителя 3 (например, ниткой, герметично). Ограничитель 3 отгибается на катетер 4 и одевается второй кондом поверх первого и ограничителя 3. Затем крепится механически в районе втулки 1 на трубке 5. Для удаления воздуха между кондомами в наружном кондоме прокалывается отверстие, например, иголкой. Собранная таким образом вагинальная камера готова к работе.

Вагинальная камера вводится в вагину, подсоединяется к наружной камере, измерителю и источнику давления, которым создается нужное давление в системе. После чего тренируются с использованием наружной камеры или без нее.

Формула изобретения

Тренажер вагинальных мышц для развития и естественного функционирования вагинальных мышц, содержащий источник и измеритель давления, наружную камеру и вагинальную эластичную упругую надувную камеру, состоящую из трубки, втулки, катетера и двух кондомов, между которыми размещен ограничитель, отличающийся тем, что втулка имеет фрикционную наружную поверхность, а катетер выполнен из упругого материала, обеспечивающего закрепление ограничителя между втулкой и катетером силой упругости, или соединение втулки, трубки, катетера и ограничителя выполнено неразъемным, при этом катетер имеет по длине боковые отверстия.
