Патент на изобретение №2307449

(54) ЭЛЕКТРОСТАТИЧЕСКИЙ ЭЛЕКТРОГЕНЕРАТОР ТОКА

(57) Реферат:

Электрогенератор предназначен для использования в электротехнике. Электрогенератор содержит электроды и расположенный между электродами диэлектрический элемент, выполненный в виде сетчатой емкости, которая заполнена гранулами с возможностью их перемещения; генератор снабжен плавсредством с балластом, закрепленным в точке пересечения мидльшпангоута с центральным стрингером. Изобретение обеспечивает эффективность в работе, экономичность в изготовлении и эксплуатации благодаря повышенной остойчивости, использованию дешевых материалов и использованию природной энергии ветра и воды. 1 ил.

Изобретение относится к электротехнике, к электростатическим электрогенераторам тока (ЭЭГТ).

Известен ЭЭГТ (1), принятый за прототип, содержащий электроды и между ними диэлектрический элемент.

Однако эффективность таких генераторов в работе низка.

Цель изобретения – повышение эффективности ЭЭГТ и надежности в работе.

Сущность предложенного ЭЭГТ, содержащего электроды и между ними элемент из диэлектрика, заключается в выполнении этого элемента в виде сетчатой емкости, заполненной крошкой или гранулами диэлектрика, с возможностью их перемещения, а генератор снабжен плавсредством с балластом, закрепленным в точке пересечения мидльшпангоута с центральным стрингером.

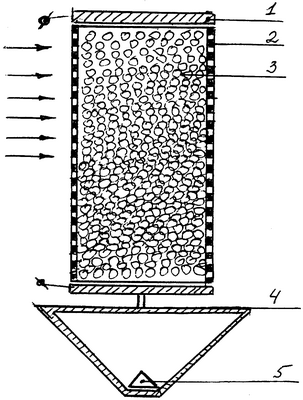

На чертеже изображен предложенный ЭЭГТ, где 1 – электрод, 2 – сетчатая емкость, 3 – гранулы или крошки заполнения, 4 – корпус плавсредства в виде сечения по мидльшпангоуту, 5 – закрепленный балласт, 6 – вода. Стрелками условно показано направление потока воздуха.

Работа устройства происходит следующим образом.

Проникающий сквозь сетку 2 и между гранулами 3 или крошками заполнения воздушный поток заряжает их благодаря трибостатическому эффекту. Одновременно поток воздуха за счет парусности генератора раскачивает его вместе с волнами. Гранулы заполнения 3 смещаются и трутся друг о друга и о внутреннюю поверхность сетки 2 емкости. В результате внутри емкости возникает электростатический заряд, суммирующийся с трибостатическим.

Суммарный заряд повышает эффективность электрогенератора. Закрепленный в плавсредстве, в точке пересечения мидльшпангоута и центрального стрингера, балласт повышает остойчивость плавсредства, что повышает надежность эксплуатации устройства со сниженной из-за его парусности остойчивостью.

Изготовление устройства не представляет трудностей, используются при этом дешевые материалы, а в процессе эксплуатации – природная энергия ветра и волн, чем и обусловлена экономичность электрогенератора. Снабжение ЭЭГТ закрепленным в оговоренной точке корпуса плавсредства балластом повышает надежность работы его в штормовых условиях благодаря повышенной остойчивости устройства, предотвращающей попадание его рабочей электрически заряженной части в воду.

Литература

1. Патент РФ №2027298 (прототип).

Формула изобретения

Электростатический электрогенератор тока, содержащий электроды и между ними элемент из диэлектрика, отличающийся тем, что диэлектрический элемент выполнен в виде сетчатой емкости, заполненной гранулами с возможностью их перемещения, а генератор снабжен плавсредством с балластом, закрепленным в точке пересечения мидльшпангоута с центральным стрингером.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.11.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
