Патент на изобретение №2307447
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОСТАТИЧЕСКИЙ ЭЛЕКТРОГЕНЕРАТОР ТОКА
(57) Реферат:
Электрогенератор предназначен для использования в электротехнике. Электрогенератор подвешен к опоре и содержит электроды и расположенный между электродами диэлектрический элемент, выполненный в виде сетчатой емкости, которая заполнена гранулами с возможностью их перемещения. Изобретение обеспечивает эффективность в работе, экономичность в изготовлении и эксплуатации благодаря использованию дешевых материалов и природной энергии ветра и воды. 1 ил.

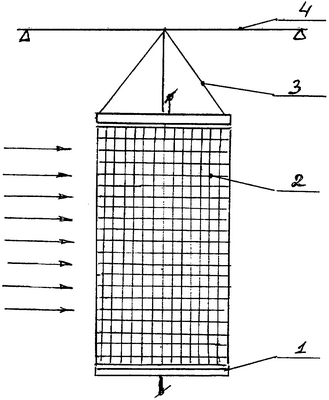

Изобретение относится к электротехнике, к электростатическим электрогенераторам тока (ЭЭГТ). Известен ЭЭГТ [1], принятый за прототип, содержащий электроды и между ними диэлектрический элемент. Однако эффективность таких генераторов в работе низка. Цель изобретения – повышение эффективности работы. Сущность предложенного ЭЭГТ, содержащего электроды и между ними элемент из диэлектрика, заключается в выполнении этого элемента в виде сетчатой емкости, заполненной гранулами или крошкой диэлектрика с возможностью их перемещения, а сам генератор подвешен к опоре. На чертеже изображен предложенный генератор, где 1 – электрод, 2 – емкость из диэлектрической сетки, 3 – подвесы, 4 – опора генератора. Стрелками условно показано направление потока воздуха. Работа устройства происходит следующим образом. Проникающий сквозь сетку 2 и между гранулами или крошками заполнения воздушный поток заряжает их благодаря трибостатическому эффекту. Одновременно поток воздуха отклоняет и раскачивает генератор. Гранулы заполнения сетки 2, имеющие возможность перемещения, трутся о сетку и друг о друга, при этом заряжаются электростатически. Этот электростатический заряд суммируется с трибостатическим. Суммарный заряд повышает эффективность ЭЭГТ. Изготовление устройства не представляет трудностей, используются при этом дешевые материалы, а в процессе эксплуатации – природная энергия ветра, чем и обусловлена экономичность электрогенератора. Литература 1. Патент РФ №2027298 (прототип).
Формула изобретения
Электростатический электрогенератор тока, содержащий электроды и между ними элемент из диэлектрика, отличающийся тем, что диэлектрический элемент выполнен в виде сетчатой емкости, заполненной гранулами с возможностью их перемещения, а генератор подвешен к опоре.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 10.11.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
