Патент на изобретение №2307446
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОСТАТИЧЕСКИЙ ЭЛЕКТРОГЕНЕРАТОР ТОКА
(57) Реферат:
Электрогенератор предназначен для использования в электротехнике. Электрогенератор содержит электроды и расположенный между электродами диэлектрический элемент, выполненный в виде сетчатой емкости, заполненной гранулами с возможностью их перемещения; причем верхний электрод выполнен гибким металлизированным трубчатым. Изобретение обеспечивает эффективность в работе, экономичность в изготовлении и эксплуатации. 1 ил.

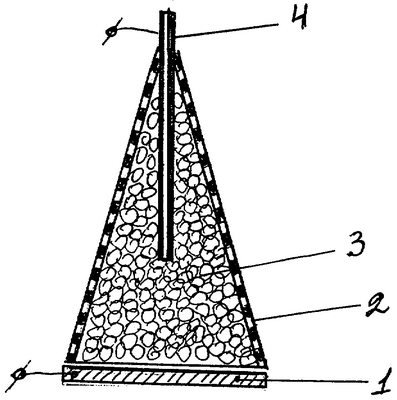

Изобретение относится к электротехнике, к электростатическим электрогенераторам тока (ЭЭГТ). Известен ЭЭГТ (1), принятый за прототип, содержащий электроды и между ними диэлектрический элемент. Однако эффективность таких генераторов в работе низка. Цель изобретения – обеспечение надежности ЭЭГТ. Сущность предложенного ЭЭГТ, содержащего электроды и между ними элемент из диэлектрика, заключается в выполнении этого элемента в виде сетчатой емкости, заполненной крошкой или гранулами диэлектрика с возможностью их перемещения, а верхний электрод выполнен в виде гибкой металлизированной трубки. На чертеже изображен предложенный ЭЭГТ, где 1 – нижний электрод, 2 – сетка из диэлектрика, 3 – диэлектрические гранулы или крошка, 4 – верхний гибкий трубчатый электрод. Стрелками условно показано направление потока воздуха. Работа устройства происходит следующим образом. Проникающий сквозь сетку 2 и между гранулами 3 или крошками заполнения поток воздуха заряжает их благодаря трибостатическому эффекту. Одновременно под давлением воздушного потока гранулы 3 заполнения трутся друг о друга и о сетку, при этом заряжаются электростатически. Этот электростатический заряд суммируется с зарядом от трибостатического эффекта. Суммарный заряд повышает эффективность электрогенератора. Верхний гибкий металлизированный трубчатый электрод, погруженный в диэлектрический элемент, обеспечивает повышение надежности контакта с диэлектриком в процессе работы при уменьшении объема заполнения. Изготовление устройства не представляет трудностей, используются при этом дешевые материалы, а в процессе эксплуатации – природная энергия ветра, чем и обусловлена экономичность ЭЭГТ. Литература 1. Патент РФ №2027298 (прототип).
Формула изобретения
Электростатический электрогенератор тока, содержащий электроды и между ними диэлектрический элемент, отличающийся тем, что диэлектрический элемент выполнен в виде сетчатой емкости, заполненной гранулами с возможностью их перемещения, а верхний электрод – гибким металлизированным трубчатым.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 10.11.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
