Патент на изобретение №2307445
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОСТАТИЧЕСКИЙ ЭЛЕКТРОГЕНЕРАТОР ТОКА
(57) Реферат:
Электрогенератор предназначен для использования в электротехнике. Электрогенератор содержит каркас из лопастей, электроды и расположенный между электродами диэлектрический элемент, выполненный в виде сетчатой емкости, которая заполнена гранулами с возможностью их перемещения. Изобретение обеспечивает эффективность в работе, экономичность в изготовлении и эксплуатации благодаря использованию дешевых материалов и природной энергии ветра и воды. 1 ил.

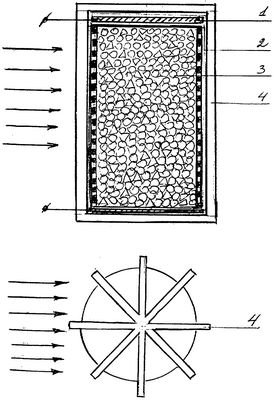

Изобретение относится к электротехнике, к электростатическим электрогенераторам тока (ЭЭГТ). Известен ЭЭГТ (1), принятый за прототип, содержащий электроды и между ними диэлектрический элемент. Однако такой генератор не эффективен в изготовлении и эксплуатации. Цель изобретения – получение электроэнергии путем экономичного и экологичного преобразования энергии ветра. Сущность предложенного ЭЭГТ, содержащего электроды и между ними элемент из диэлектрика, заключается в выполнении этого элемента в виде сетчатой емкости, заполненной крошкой или гранулами диэлектрика с возможностью их перемещения, а генератор снабжен каркасом из лопастей. На чертеже изображен предложенный ЭЭГТ, где 1 – электроды, 2 – сетка из диэлектрика, 3 – диэлектрические гранулы, 4 – каркас из лопастей. Стрелками условно показано направление потока воздуха. Работа устройства происходит следующим образом. Проникающий сквозь сетку 2 и гранулы 3 диэлектрика поток воздуха заряжает их, благодаря трибостатическому эффекту. Одновременно под действием воздушного потока на лопасти каркаса 4 начинается движение ЭЭГТ, смещение гранул и трение их друг о друга и о внутреннюю поверхность сетки 2, и внутри диэлектрической емкости возникает электростатический заряд. Этот заряд суммируется с зарядом от трибостатического эффекта. Суммарный заряд повышает эффективность электрогенератора. ЭЭГТ прост в изготовлении и дешев, экономичен в эксплуатации, т.к. производит электрический ток путем преобразования энергии ветра без расходования сырья. ЭЭГТ надежен в работе, пригоден для повсеместного использования без повседневного обслуживания, он экономичен в работе и эксплуатации, т.к. практически не оказывает влияния на окружающую природу. Источники информации 1. Патент РФ №2027298 (прототип).
Формула изобретения
Электростатический электрогенератор тока, содержащий электроды и между ними элемент из диэлектрика, отличающийся тем, что диэлектрический элемент выполнен в виде сетчатой емкости, заполненной гранулами с возможностью их перемещения, а генератор снабжен каркасом из лопастей.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 10.11.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
