Патент на изобретение №2307416

(54) КОНДЕНСАТОР ПЕРЕМЕННОЙ ЕМКОСТИ

(57) Реферат:

Изобретение относится к области радиотехники, а именно к конструкциям переменных конденсаторов, и может быть использовано в радиоэлектронной аппаратуре. Решаемой технической задачей является создание переменного конденсатора с малой начальной емкостью при небольших габаритах с повышенной виброустойчивостью. Конденсатор переменной емкости состоит из диэлектрического цилиндрического корпуса с размещенной внутри него внутренней обкладкой, выполненной в виде подвижного подпружиненного поршня, и наружной кольцевой обкладкой. Новым является выполнение корпуса в виде стакана, на открытом конце которого установлена неподвижная гайка с мелким шагом резьбы, взаимодействующая с подвижным подпружиненным поршнем, на стержне которого установлена пружина, один конец которой взаимодействует с внутренней торцевой поверхностью неподвижной гайки, а другой конец – с выступающей частью поршня, причем гайка является токосъемным элементом для внутренней обкладки конденсатора. 1 ил.

Изобретение относится к области радиотехники, а именно к конструкциям переменных конденсаторов, и может быть использовано в радиоэлектронной аппаратуре.

Известен переменный конденсатор (см. АС №457113 от 07.09.1971 “Устройство для подстройки конденсаторов”, опубликованное в БИ №2 от 15.01.1975), состоящий из трубчатого корпуса, внутри которого размещена внутренняя обкладка, выполненная в виде подвижного подпружиненного поршня и наружной кольцевой обкладки.

Это решение является наиболее близким по технической сущности к заявляемому устройству и поэтому выбрано в качестве прототипа.

Недостатком данного устройства является то, что даже при незначительных размерах его элементов не удается получить достаточно малую начальную емкость.

Решаемой технической задачей является создание переменного конденсатора с малой начальной емкостью при небольших габаритах с повышенной виброустойчивостью.

Поставленная задача решается следующим образом.

Конденсатор переменной емкости состоит из диэлектрического цилиндрического корпуса с размещенной внутри него внутренней обкладкой конденсатора, выполненной в виде подвижного подпружиненного поршня, и наружной обкладки конденсатора в виде кольца, расположенного на корпусе. Новым является выполнение корпуса в виде стакана, на открытом конце которого установлена неподвижная гайка, взаимодействующая с подвижным подпружиненным поршнем, на стержне которого установлена пружина, один конец которой взаимодействует с внутренней торцевой поверхностью неподвижной гайки, а другой конец – с выступающей частью поршня, причем гайка является токосъемным элементом для внутренней обкладки конденсатора.

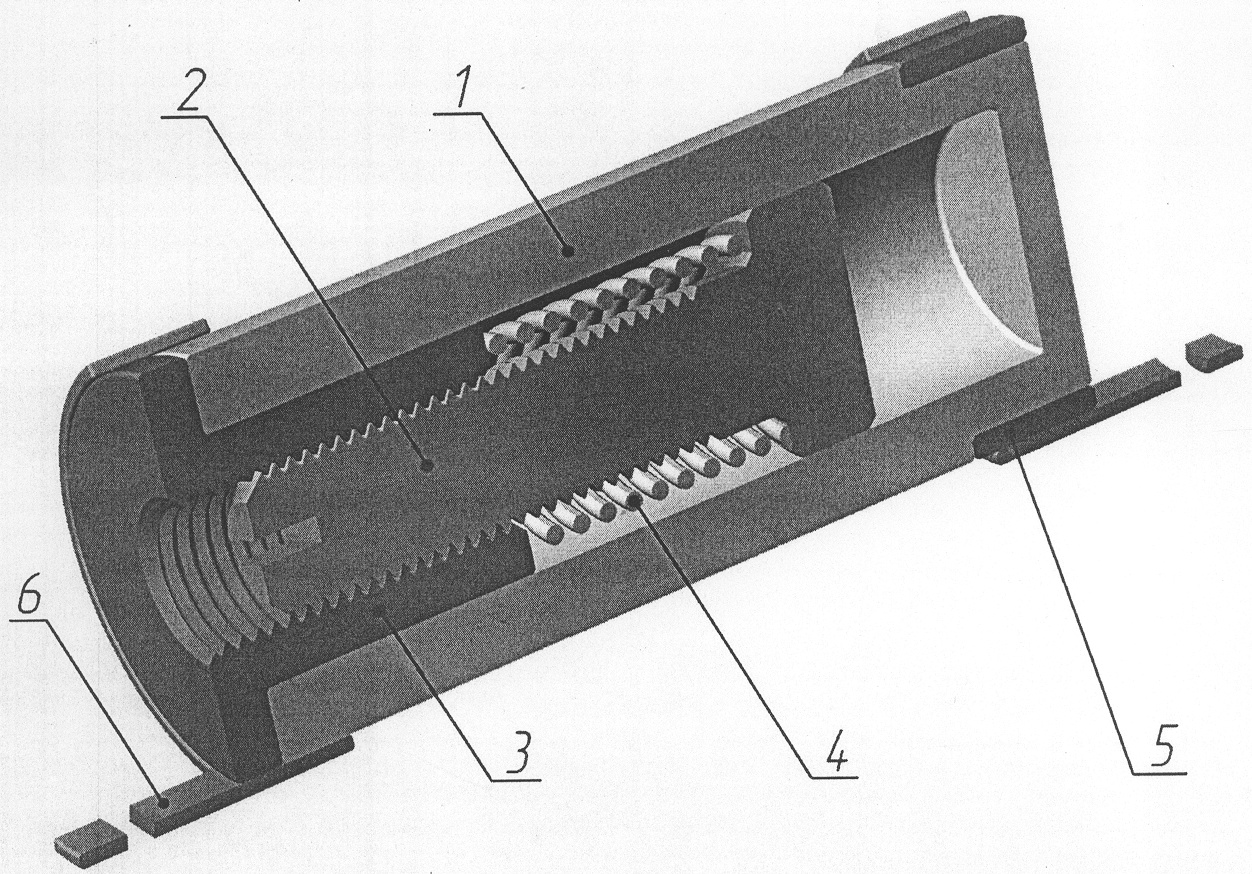

На чертеже представлена конструкция заявляемого устройства.

Конденсатор переменной емкости состоит из диэлектрического цилиндрического корпуса 1, выполненного в виде стакана, внутренней обкладки конденсатора в виде подпружиненного поршня 2, гайки 3, вклеенной с открытой стороны в корпус 1. На стержне поршня 2 расположена пружина 4, взаимодействующая с гайкой 3 и поршнем 2. На внешней поверхности корпуса 1 расположена наружная кольцевая обкладка конденсатора 5. К наружной обкладке 5 и гайке 3 привариваются электрические контакты 6, служащие выводами конденсатора.

Новая совокупность признаков позволяет повысить виброустойчивость заявляемой конструкции и обеспечить малую начальную емкость при минимальных габаритах.

Конденсатор переменной емкости работает следующим образом.

При вращении поршня 2 он перемещается внутри неподвижной гайки 3, контактируя с ней по винтовой поверхности, а также с внутренней поверхностью корпуса 1. При этом изменяется величина емкости между наружной обкладкой и поршнем. Таким способом осуществляется настройка. Использование гайки с мелким шагом резьбы позволяет повысить точность настройки конденсатора.

Уменьшение минимальной емкости достигается большим расстоянием между наружной обкладкой 5 и поршнем 2, ввернутом в гайку 3 до упора. Дно корпуса устраняет опасность выхода поршня из корпуса. Пружина повышает виброустойчивость конденсатора в целом.

На предприятии были изготовлены образцы переменного конденсатора, которые подтвердили работоспособность данной конструкции..

Формула изобретения

Конденсатор переменной емкости, состоящий из диэлектрического цилиндрического корпуса, внутри которого размещен подвижный поршень, на стержне которого установлена пружина и который является внутренней обкладкой конденсатора, и наружной обкладки конденсатора в виде кольца, расположенного на корпусе, отличающийся тем, что корпус выполнен в виде стакана, на открытом конце которого установлена неподвижная гайка с мелким шагом резьбы, взаимодействующая с подвижным подпружиненным поршнем, при этом один конец пружины взаимодействует с внутренней торцевой поверхностью неподвижной гайки, а другой конец – с выступающей частью поршня, причем гайка является токосъемным элементом для внутренней обкладки конденсатора.

РИСУНКИ
