Патент на изобретение №2306958

(54) КАТЕТЕР ДЛЯ ДЛИТЕЛЬНОЙ КАТЕТЕРИЗАЦИИ МАГИСТРАЛЬНЫХ СОСУДОВ И ИХ ОТВЕТВЛЕНИЙ

(57) Реферат:

Изобретение относится к области медицины и может быть использовано в диагностических и в лечебных целях. Катетер для длительной катетеризации магистральных сосудов и их ответвлений состоит из пластмассовой трубки. Трубка имеет запаянный конец длиной 3-5 мм со сферическим или овальным торцом с зеркально гладкой поверхностью и тремя отверстиями – основным и двумя вспомогательными. Основное отверстие имеет площадь сечения, равную 2-3 площадям внутреннего поперечного сечения пластмассовой трубки. Вспомогательные отверстия диаметрально противоположны и располагаются вблизи основного отверстия так, чтобы плоскость истечения жидкости из них была перпендикулярна плоскости истечения жидкости из основного отверстия, а дебит жидкости через них не превышал дебит жидкости через основное отверстие. Технический результат – длительное и селективное зондирование магистральных сосудов и их ответвлений без применения дорогостоящих управляющих устройств. 2 ил.

Изобретение относится к области медицины и используется как в диагностических, так и в лечебных целях.

Аналогом изобретения является катетер для зондирования и ангиографии с рычажно-дроссельной системой управления концом катетера фирмы “Med.-Tech.” («Руководство по ангиографии». Н.Х.Рабкин, М.: Медицина, 1977 г., стр. 19). Недостатками аналога являются высокая цена и малопригодность для длительной многодневной инфузии лекарств из-за жесткости конструкции. Жесткий катетер выпадает из ответвлений магистральных сосудов и выталкивается кровью и тканями.

Прототипом изобретения является магнитный зонд-катетер для исследования сосудов головного мозга (US Patent N 3358676 H.N.Nenfeld). Управляемость концом магнитного зонда-катетера достигается внешним постоянным или переменным магнитным полем. В конце зонда-катетера вмонтирован один или несколько магнитных цилиндров от 3-5 мм длиной. Зонд-катетер менее жесткий, чем другие аналоги, хорошо удерживается в ответвлениях магистралей, но здесь очень дорогая аппаратура для управления и концом катетера нельзя попасть в ответвления магистральных сосудов, отходящие под прямым углом.

Задачей настоящего изобретения является создание катетера для длительного селективного зондирования магистральных сосудов и их ответвлений без применения дорогостоящих управляющих устройств, способного находиться в наружных тканях и в просвете сосудов так же долго, как электроды водителя ритма в полости правого желудочка сердца.

Поставленная задача решается тем, что катетер имеет запаянный конец длиной 3-5 мм со сферическим или овальным торцом с зеркально гладкой поверхностью и тремя отверстиями – основным и двумя вспомогательными; основное отверстие имеет площадь сечения, равную 2-3 площадям внутреннего поперечного сечения пластмассовой трубки; вспомогательные отверстия диаметрально противоположны и располагаются вблизи основного отверстия так, чтобы плоскость истечения жидкости из них была перпендикулярна плоскости истечения жидкости из основного отверстия, а дебит жидкости через них не превышал дебит жидкости через основное отверстие.

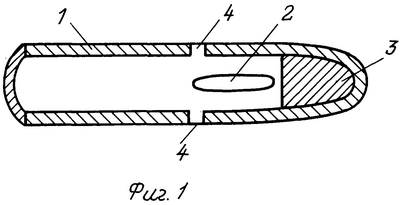

На фиг.1 представлен конец катетера в разрезе, где 1 – пластмассовая трубка, 2 – основное отверстие, 3 – запаянный торец с зеркально гладкой поверхностью, 4 – вспомогательные отверстия.

На фиг.2 показана схема гидрореактивного управления концом катетера. Здесь 5 – стенка магистрального сосуда, 6 – ответвление магистрального сосуда, 7 – направление подачи жидкости по катетеру, 8 – направление истечения жидкости из отверстия, 9 – положение катетера после реактивного отклонения и изгибания, 10 – направления потока крови в магистрали.

Пластмассовая трубка 1 выполнена из термолабильной пластмассы.

Основное отверстие 2 служит для гидрореактивного изгибания и проталкивания конца катетера.

Запаянный торец с зеркальной поверхностью 3 обеспечивает скольжение катетера внутри сосуда.

Вспомогательные отверстия 4 предназначены для осевой фиксации катетера в момент импульса.

На фиг.2 показана схема гидрореактивного управления концом катетера в области магистрального сосуда 5 и ответвления от него сосуда 6.

Работа с катетером осуществляется следующим образом.

В рентгеноперационной или в операционной, оснащенной портативным рентгеновским аппаратом с электронным преобразователем, известными доступами обнажается мелкая ветвь (например, нижняя надчревная артерия или вена, внутренняя грудная артерия или вена). Через боковой разрез ветви катетер по изгибам внутри сосудистого русла проводится в магистраль (например, грудную или брюшную аорту, в верхнюю или нижнюю полые вены). Под экраном по костным ориентирам конец катетера устанавливается на нужном уровне (например, на уровне отхождения почечных артерий или вен). В катетер импульсом под давлением 1-4 атмосферы вводится 10 мл контраста и на экране видно, как катетер «влетает» в искомую артерию или вену. Затем катетер проводится глубже и фиксируется в ране к сосуду и окружающим тканям. Наружный конец катетера выводится через кожу, фиксируется к ней, закрывается специальным коннектором и помещается в специальную повязку-карман.

Таким образом, благодаря особенностям конструкции катетер позволяет длительно и селективно зондировать магистральные сосуды и их ответвления.

Формула изобретения

Катетер для длительной катетеризации магистральных сосудов и их ответвлений, состоящий из пластмассовой трубки и рабочего конца с отверстиями, отличающийся тем, что имеет запаянный конец длиной 3-5 мм со сферическим или овальным торцом с зеркально гладкой поверхностью и тремя отверстиями – основным и двумя вспомогательными; основное отверстие имеет площадь сечения, равную 2-3 площадям внутреннего поперечного сечения пластмассовой трубки; вспомогательные отверстия диаметрально противоположны и располагаются вблизи основного отверстия так, чтобы плоскость истечения жидкости из них была перпендикулярна плоскости истечения жидкости из основного отверстия, а дебит жидкости через них не превышал дебит жидкости через основное отверстие.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.11.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
