Патент на изобретение №2306476

(54) СПОСОБ РЕМОНТА ДЕЙСТВУЮЩЕГО ТРУБОПРОВОДА

(57) Реферат:

Изобретение относится к трубопроводному транспорту и используется для ремонта протяженных участков действующего трубопровода без применения сварных соединений. Предварительно на дефектный участок трубопровода устанавливают металлическую муфту, герметизируют с двух сторон зазор между трубопроводом и муфтой, для чего накладывают манжету на трубопровод путем нанесения адгезива и навивки материала на примыкающую к установленной муфте поверхность трубопровода до выравнивания наружных диаметров манжеты и муфты. Бандаж выполняют, размещая его на наружных поверхностях муфты и манжеты. Обеспечивает ремонт протяженных дефектных участков трубопровода. 1 ил.

Изобретение относится к нефтяной и газовой промышленностям и может найти применение, в частности, при ремонте действующих магистральных трубопроводов без остановки транспортирования продукта.

Известен способ ремонта действующего трубопровода, включающий выполнение бандажа на дефектном участке путем нанесения на поверхность трубопровода адгезива и навивки материала (патент РФ №2177582, МПК⁷ F16L 55/175, публ. 27.12.01 г.). В качестве навиваемого материала используют предварительно сформованный рулонированный стеклопластик ограниченной ширины.

Известный способ ремонта не позволяет ремонтировать протяженные участки действующего трубопровода путем наложения бандажа ввиду ограниченной ширины навиваемого материала.

Задачей предлагаемого изобретения является обеспечение ремонтирования протяженных участков действующего трубопровода.

Поставленная задача решается благодаря тому, что в способе ремонта действующего трубопровода, включающем выполнение бандажа путем нанесения на поверхность трубопровода адгезива и навивки материала, согласно изобретению предварительно на дефектный участок устанавливают металлическую муфту, а затем с двух сторон герметизируют кольцевой зазор между трубопроводом и муфтой, накладывая манжету на трубопровод путем нанесения адгезива и навивки материала на его поверхность, примыкающую к установленной муфте, до выравнивания наружных диаметров манжеты и муфты, а затем выполняют бандаж, размещая его на наружных поверхностях муфты и манжеты.

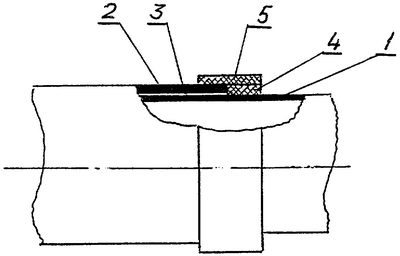

На чертеже представлено соединение действующего трубопровода и установленной на него протяженной металлической муфты.

Способ осуществляют следующим образом.

При ремонте действующего трубопровода 1 на протяженный дефектный участок устанавливают металлическую муфту 2, а затем с двух сторон герметизируют кольцевой зазор 3 между трубопроводом 1 и муфтой 2. Для герметизации зазора 3 на поверхность трубопровода 1, примыкающую к поверхности муфты 2, накладывают манжету 4 путем нанесения адгезива и последующей навивки материала до выравнивания наружных диаметров манжеты 4 и муфты 2. Затем выполняют бандаж, размещая его на выравненных наружных поверхностях муфты и манжеты, путем нанесения адгезива и навивки материала.

После выполнения бандажа сверху на бандаж и прилегающие к нему поверхности наносят стандартное изоляционное покрытие.

Применение предлагаемого способа ремонта действующего трубопровода позволяет обеспечить ремонт протяженных участков, а также исключить необходимость проведения соответствующих сварочно-монтажных работ, которые требуются при установке металлических муфт.

Формула изобретения

Способ ремонта действующего трубопровода, включающий выполнение бандажа путем нанесения на поверхность трубопровода адгезива и навивки материала, отличающийся тем, что предварительно на дефектный участок устанавливают металлическую муфту, а затем с двух сторон герметизируют кольцевой зазор между трубопроводом и муфтой, накладывая манжету на трубопровод путем нанесения адгезива и навивки материала на его поверхность, примыкающую к установленной муфте, до выравнивания наружных диаметров манжеты и муфты, а затем выполняют бандаж, размещая его на наружных поверхностях муфты и манжеты.

РИСУНКИ
