Патент на изобретение №2306439

(54) ГЛУШИТЕЛЬ КОЧЕТОВЫХ

(57) Реферат:

Изобретение относится к машиностроению, в частности к средствам глушения аэродинамического шума пневматического оборудования и систем выпускав сжатого газа или воздуха. Технический результат – повышение эффективности шумоглушения. Глушитель шума содержит впускной патрубок и жестко связанный с ним корпус. Корпус содержит нижнюю и верхнюю крышки с канавками для фиксации внешней цилиндрической втулки из пористого материала. Крышки корпуса закреплены между собой посредством внутренней цилиндрической втулки посредством винта, взаимодействующего с резьбовой частью втулки. Во втулке выполнены калиброванные отверстия диаметром d, оси которых перпендикулярны оси втулки. Снаружи внешней втулки закреплен к верхней крышке корпуса цилиндрический стакан-экран. Отношение высоты В втулки из пористого материала к диаметру D впускного патрубка находится в диапазоне оптимальных величин B/D=5,5…7,5. Отношение толщины b внешней втулки из пористого материала к ее высоте В находится в диапазоне оптимальных величин b/В=0,05…0,1. Величина зазора s между внешней втулкой из пористого материала и стаканом-экраном находится в диапазоне оптимальных величин s=(0,05…0,2)×B. Внешняя цилиндрическая втулка выполнена из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин 30…45%. 1 ил.

Изобретение относится к машиностроению, в частности к средствам глушения аэродинамического шума пневматического оборудования и систем выпуска сжатого газа или воздуха.

Наиболее близким техническим решением по технической сущности является глушитель шума выхлопа, содержащий впускной патрубок и примыкающий к нему корпус из пористого материала (а.с. СССР №666279, опубл. 05.06.1979 – прототип).

Недостатком известного технического решения является сравнительно невысокая эффективность шумоглушения на низких частотах.

Технический результат – повышение эффективности шумоглушения.

Это достигается тем, что в глушителе шума, содержащем впускной патрубок и жестко связанный с ним корпус, последний содержит нижнюю и верхнюю крышки с канавками для фиксации внешней цилиндрической втулки из пористого материала, причем крышки корпуса закреплены между собой посредством внутренней цилиндрической втулки посредством винта, взаимодействующего с резьбовой частью втулки, во втулке выполнены калиброванные отверстия диаметром d, оси которых перпендикулярны оси втулки, а снаружи внешней втулки закреплен к верхней крышке корпуса цилиндрический стакан-экран, причем отношение высоты В втулки из пористого материала к диаметру D впускного патрубка находится в диапазоне оптимальных величин B/D=5,5…7,5, а отношение толщины b внешней втулки из пористого материала к ее высоте В находится в диапазоне оптимальных величин b/В=0,05…0,1, а величина зазора s между внешней втулкой из пористого материала и стаканом-экраном находится в диапазоне оптимальных величин s=(0,05…0,2)×B, внешняя цилиндрическая втулка выполнена из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин 30…45%.

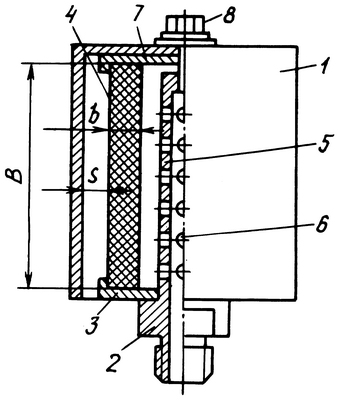

На чертеже представлен фронтальный разрез предлагаемого глушителя шума.

Глушитель шума содержит впускной патрубок 2 с отверстием диаметром D и жестко связанный с ним корпус, содержащий нижнюю 3 и верхнюю 7 крышки с канавками для фиксации внешней цилиндрической втулки 4 из пористого материала, причем крышки 3 и 7 корпуса закреплены между собой посредством внутренней цилиндрической втулки 5 посредством винта 8, взаимодействующего с резьбовой частью втулки 5, причем во втулке 5 выполнены калиброванные отверстия диаметром d, оси которых перпендикулярны оси втулки, а снаружи внешней втулки 4 закреплен к верхней крышке 7 корпуса цилиндрический стакан-экран 1, причем отношение высоты В втулки из пористого материала к диаметру D впускного патрубка находится в диапазоне оптимальных величин B/D=5,5…7,5, а отношение толщины b внешней втулки из пористого материала к ее высоте В находится в диапазоне оптимальных величин b/В=0,05…0,1, а величина зазора s между внешней втулкой из пористого материала и стаканом-экраном находится в диапазоне оптимальных величин s=(0,05…0,2)×B.

Внешняя цилиндрическая втулка может быть выполнена из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин 30…45%.

Глушитель шума работает следующим образом.

Звуковые волны вместе с турбулентным потоком сжатого воздуха от пневматического оборудования поступают через впускной патрубок 2 через его отверстие в корпус 1. При этом явление лучевого эффекта полностью исключается за счет наличия втулки 4 из пористого материала и стакана-экрана 1, а эффективность шумоглушения возрастает за счет подбора геометрических параметров корпуса втулки и пористости структуры предлагаемых шумопоглощающих материалов.

Формула изобретения

Глушитель шума, содержащий впускной патрубок и жестко связанный с ним корпус, отличающийся тем, что корпус содержит нижнюю и верхнюю крышки с канавками для фиксации внешней цилиндрической втулки из пористого материала, причем крышки корпуса закреплены между собой посредством внутренней цилиндрической втулки посредством винта, взаимодействующего с резьбовой частью втулки, во втулке выполнены калиброванные отверстия диаметром d, оси которых перпендикулярны оси втулки, а снаружи внешней втулки закреплен к верхней крышке корпуса цилиндрический стакан-экран, причем отношение высоты В втулки из пористого материала к диаметру D впускного патрубка находится в диапазоне оптимальных величин B/D=5,5…7,5, a отношение толщины b внешней втулки из пористого материала к ее высоте В находится в диапазоне оптимальных величин b/В=0,05…0,1, а величина зазора s между внешней втулкой из пористого материала и стаканом-экраном находится в диапазоне оптимальных величин s=(0,05…0,2)·B, внешняя цилиндрическая втулка выполнена из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин 30…45%.

РИСУНКИ
