Патент на изобретение №2306435

(54) МНОГОСЕКЦИОННЫЙ ГЛУШИТЕЛЬ ШУМА ТИПА “КЛШ”

(57) Реферат:

Изобретение относится к технике глушения шума компрессорных станций и испытательных боксов для газотурбинных двигателей. Технический результат – повышение эффективности шумоглушения за счет исключения “лучевого эффекта” и проникновения звуковых волн как по оси глушителя, так и через его стенки путем введения на пути распространения звуковых волн звукопоглощающих элементов. Многосекционный глушитель шума содержит цилиндрический цоколь, жестко соединенный с торцевым впускным и выпускным патрубками, жестко соединенными с центральными перегородками, имеющими перфорацию. Впускной и выпускной патрубки расположены соосно с цоколем. Звукопоглощающий блок состоит из, по крайней мере, двух отдельных последовательно соединенных секций, разделенных перегородками, в которых закреплены одиночные звукопоглотители, например, выполненные в виде втулок из звукопоглощающего пористого материала. Впускной патрубок выполнен в виде конической крышки, снабженной цилиндрической обечайкой-экраном, взаимодействующей с выхлопными отверстиями. Втулка одиночного звукопоглотителя выполнена на основе алюминесодержащих сплавов с последующим наполнением их гидридом титана или воздухом с плотностью в пределах 0,5…0,9 кг/м³ со следующими прочностными свойствами: прочность на сжатие в пределах 5…10 МПа, прочность на изгиб в пределах 10…20 МПа. 1 з.п. ф-лы, 1 ил.

Изобретение относится к машиностроению, в частности к технике глушения шума компрессорных станций и испытательных боксов для газотурбинных двигателей.

Наиболее близким техническим решением по технической сущности является многосекционный глушитель шума, содержащий цилиндрический корпус, торцовый выпускной патрубок, жестко соединенный с центральной трубой, имеющей перфорацию, перфорированные перегородки выполнены в виде коаксиально расположенной к корпусу и центральной трубе дополнительной перфорированной трубы, а торцы всех труб жестко соединены с корпусом посредством глухих перегородок (патент РФ №2062889, 27.06.1996 г.).

Недостатком прототипа является сравнительно невысокая эффективность шумоглушения за счет возможности возникновения “лучевого эффекта” и вследствие этого проникновения звуковых волн как по оси глушителя, так и через его две стенки, т.е. отсутствует блок одиночных звукопоглотителей.

Технический результат – повышение эффективности шумоглушения за счет исключения “лучевого эффекта” и проникновения звуковых волн как по оси глушителя, так и через его стенки путем введения на пути распространения звуковых волн звукопоглощающих элементов.

Это достигается тем, что в многосекционном глушителе шума, содержащем цилиндрический цоколь, жестко соединенный с торцевым впускным и выпускным патрубками, жестко соединенными с центральными перегородками, имеющими перфорацию, впускной и выпускной патрубки расположены соосно с цоколем, а звукопоглощающий блок состоит из, по крайней мере, двух отдельных последовательно соединенных секций, разделенных перегородками, в которых закреплены одиночные звукопоглотители, например, выполненные в виде втулок из звукопоглощающего пористого материала, а выпускной патрубок выполнен в виде конической крышки, снабженной цилиндрической обечайкой-экраном, взаимодействующей с выхлопными отверстиями, а втулка одиночного звукопоглотителя выполнена на основе алюминесодержащих сплавов с последующим наполнением их гидридом титана или воздухом с плотностью в пределах 0,5…0,9 кг/м³ со следующими прочностными свойствами: прочность на сжатие в пределах 5…10 МПа, прочность на изгиб в пределах 10…20 МПа.

Цоколь и выпускной патрубок в виде конической крышки с цилиндрической обечайкой-экраном могут быть выполнены из нержавеющей стали, или оцинкованного оребренного листа толщиной 1,0 мм с полимерным защитно-декоративным покрытием типа “Пурал” толщиной 50 мкм или “Полиэстер” толщиной 25 мкм, или алюминиевого листа толщиной 1,0 мм и толщиной покрытия 25 мкм.

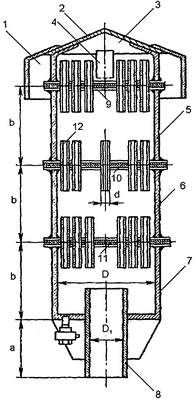

На чертеже представлен общий вид предлагаемого глушителя шума. Многосекционный глушитель шума содержит цилиндрический цоколь, жестко соединенный с впускным 8 и выпускным 3 патрубками, а звукопоглощающий блок состоит из, по крайней мере двух отдельных последовательно соединенных секций 5, 6, 7, разделенных перегородками 9, 10, 11, в которых закреплены одиночные звукопоглотители 12, например, выполненные в виде втулок из звукопоглощающего пористого материала, а выпускной патрубок 3 выполнен в виде конической крышки 2, снабженной цилиндрической обечайкой-экраном 1, взаимодействующей с выхлопными отверстиями 4. Цоколь и выпускной патрубок в виде конической крышки с цилиндрической обечайкой-экраном могут быть выполнены из нержавеющей стали, или оцинкованного листа толщиной 1,0 мм с полимерным защитно-декоративным покрытием типа “Пурал” толщиной 50 мкм или “Полиэстер” толщиной 25 мкм, или алюминиевого листа толщиной 1,0 мм и толщиной покрытия 25 мкм. Втулка 12 одиночного звукопоглотителя может быть выполнена на основе алюминесодержащих сплавов с последующим наполнением их гидридом титана или воздухом с плотностью в пределах 0,5…0,9 кг/м со следующими прочностными свойствами: прочность на сжатие в пределах 5…10 МПа, прочность на изгиб в пределах 10…20 МПа.

Многосекционный глушитель шума работает следующим образом. Звуковые волны вместе с турбулентным потоком сжатого воздуха из патрубка 8 поступают через одиночные звукопоглотители 12 из звукопоглощающего пористого материала в выпускной патрубок 3, выполненный в виде конической крышки 2, снабженной цилиндрической обечайкой-экраном 1, что позволяет исключить лучевой эффект, а звукопоглощение обеспечивают одиночные звукопоглотители 12.

Повышение эффективности шумоглушения происходит за счет исключения “лучевого эффекта” и увеличенной поверхности звукопоглощения за счет выполнения одиночных звукопоглощающих элементов в виде втулок.

Формула изобретения

1. Многосекционный глушитель шума, содержащий цилиндрический цоколь, жестко соединенный с торцевым впускным и выпускным патрубками, жестко соединенными с центральными перегородками, имеющими перфорацию, отличающийся тем, что впускной и выпускной патрубки расположены соосно с цоколем, а звукопоглощающий блок состоит из, по крайней мере, двух отдельных последовательно соединенных секций, разделенных перегородками, в которых закреплены одиночные звукопоглотители, например, выполненные в виде втулок из звукопоглощающего пористого материала, а выпускной патрубок выполнен в виде конической крышки, снабженной цилиндрической обечайкой-экраном, взаимодействующей с выхлопными отверстиями, а втулка одиночного звукопоглотителя выполнена на основе алюминесодержащих сплавов с последующим наполнением их гидридом титана или воздухом с плотностью в пределах 0,5…0,9 кг/м³ со следующими прочностными свойствами: прочность на сжатие в пределах 5…10 МПа, прочность на изгиб в пределах 10…20 МПа.

2. Глушитель шума по п.1, отличающийся тем, что цоколь и выпускной патрубок в виде конической крышки с цилиндрической обечайкой-экраном выполнены из нержавеющей стали, или оцинкованного оребренного листа толщиной 1,0 мм с полимерным защитно-декоративным покрытием типа “Пурал” толщиной 50 мкм или “Полиэстер” толщиной 25 мкм, или алюминиевого листа толщиной 1,0 мм и толщиной покрытия 25 мкм.
