Патент на изобретение №2306392

(54) ПОКРЫТИЕ

(57) Реферат:

Изобретение относится к области строительства, в частности к покрытиям. Технический результат заключается в повышении эффективности надежности работы покрытия в условиях его усиления и реконструкции. Покрытие содержит несущие конструкции, по верхним поясам которых оперт и прикреплен профнастил, и жесткие связи. Жесткие связи одним концом прикреплены к несущим конструкциям, а другим концом уперты в профнастил. Другой конец связи прикреплен внахлест к стенке, или к стенкам и полкам профнастила через поперечную балку. Поперечная балка прикреплена к двум или более гофрам. 2 ил.

Изобретение относится к области строительства и касается облегченных покрытий зданий, включающих несущие конструкции и профилированный настил.

Известно покрытие здания, включающее стропильные фермы, по верхнему поясу которых уложен и прикреплен профилированный стальной настил. Для обеспечения боковой устойчивости ферм по их нижнему поясу устанавливаются распорки и диагональные связи (Металлические конструкции. Справочник проектировщика, т.2 / Под ред. В.В.Кузнецова. – Москва, изд. АСВ, 1998, стр.168, рис.7.12).

Недостаток известного решения состоит в большом расходе металла на распорки и диагональные связи, в загромождении межферменного пространства.

В другом известном решении покрытия, включающем несущие конструкции и ограждение, боковая устойчивость несущей конструкции обеспечивается установкой подкосов, соединяющих нижний пояс с ограждением (А.С. 947340, М. кл. Е04 7/00, 1982).

Недостаток конструкции состоит в сложности выполнения работ при усилении и реконструкции существующих покрытий.

Наиболее близким к изобретению по технической сущности и решаемой задаче является покрытие, содержащее несущие конструкции, по верхним поясам которых оперт и прикреплен профнастил и жесткие связи, которые одним концом прикреплены к несущим конструкциям, а другим – к профнастилу (Патент РФ 2037613, МПК Е04В 7/00, БИ №17 от 19.06.95, фиг.1).

Недостаток конструкции состоит в сложности обеспечения совместности работы связевого элемента и профнастила при выполнении усиления покрытия, кроме того, при большой высоте несущей конструкции эффективность конструкции незначительна.

Изобретение направлено на повышение эффективности надежности работы покрытия в условиях его усиления и реконструкции.

Результат достигается тем, что в покрытиях, содержащих несущие конструкции, по верхним поясам которых оперт и прикреплен профнастил и жесткие связи, которые одним концом прикреплены к несущим конструкциям, а другим – уперты в профнастил, согласно изобретения, другой конец связи прикреплен внахлест к стенке или к стенкам и полкам профнастила через поперечную балку, которая прикреплена к двум или более гофрам.

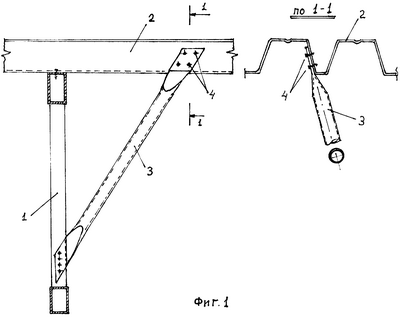

На фиг.1 изображен разрез фрагмента покрытия; на фиг.2 – узлы крепления жесткой связи к профнастилу через поперечную балку.

Покрытие содержит несущие конструкции 1, например фермы, по верхним поясам которых оперт и прикреплен профнастил 2 и жесткие связи 3, которые одним концом прикреплены к несущим конструкциям 1, а другим внахлест прикреплены к стенке профнастила 2 (фиг.1). Другой конец жесткой связи 3 может быть также прикреплен саморезами 4 к профнастилу 2 через поперечную балку 5, которая прикреплена к стенкам или полкам двух или более гофр профнастила 2 (фиг.2).

Благодаря простоте конструктивного решения упрощается установка и крепление жестких связей 3 к профнастилу 2 и повышается прочность крепления связей 3 к профнастилу 2 через поперечную балку 5.

Конструктивное решение наиболее эффективно может быть использовано для условий усиления и реконструкции покрытий.

Формула изобретения

Покрытие, содержащее несущие конструкции, по верхним поясам которых оперт и прикреплен профнастил и жесткие связи, которые одним концом прикреплены к несущим конструкциям, а другим уперты в профнастил, отличающееся тем, что другой конец связи прикреплен внахлест к стенке или к стенкам и полкам профнастила через поперечную балку, которая прикреплена к двум или более гофрам.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.05.2008

Извещение опубликовано: 20.10.2009 БИ: 29/2009
