Патент на изобретение №2306301

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2306301 (13) C1
(51) МПК

C04B38/10 (2006.01)
C04B28/08 (2006.01)
C04B111/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2006104395/03, 13.02.2006

(24) Дата начала отсчета срока действия патента:

13.02.2006

(46) Опубликовано: 20.09.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2149853 C1, 27.05.2000. SU 1759811 A1, 07.09.1992. RU 2123484 C1, 20.12.1998. RU 2096374 C1, 20.11.1997. DE 4327074 A1, 16.02.1995.

Адрес для переписки:

190031, Санкт-Петербург, Московский пр., 9, ПГУПС, патентный отдел

(72) Автор(ы):

Сватовская Лариса Борисовна (RU),
Масленникова Людмила Леонидовна (RU),
Абу-Хасан Махмуд (RU),
Шершнева Мария Владимировна (RU),
Кияшко Алексей Геннадьевич (RU),
Бухарина Дарья Николаевна (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Петербургский государственный университет путей сообщения” (RU)

(54) ЖАРОСТОЙКИЙ ШЛАКОЩЕЛОЧНОЙ ПЕНОБЕТОН

(57) Реферат:

Настоящее изобретение относится к области строительных материалов, в частности к жаростойким шлакощелочным бетонам, предназначенным для теплоизоляции тепловых агрегатов. Технический результат изобретения – создание жаростойкого шлакощелочного пенобетона с пониженной теплопроводностью при обеспечении прочности, достаточной для практического применения, утилизация промышленных отходов. Жаростойкий шлакощелочной пенобетон содержит, мас.%: низкомодульное жидкое стекло плотностью 1,48 г/см3 30,70-33,90, тонкодисперсный шлак 17,25-17,35, пенообразователь 0,17-0,20, тонкодисперсный нефелиновый шлам 14,90-15,30, тонкодисперсный вспученный вермикулит плотностью 200 кг/м3 11,80-12,40, нейтрализованный гальваношлам с влажностью 80% 13,85-14,60, осадок очистных сооружений станций водоподготовки с влажностью 80%, содержащий гидроокись алюминия Al(ОН)3, 8,13-9,45. 2 табл.

Настоящее изобретение относится к области строительных материалов, в частности к жаростойким шлакощелочным бетонам, предназначенным для теплоизоляции тепловых агрегатов.

Известны жаростойкие бетоны, содержащие вяжущее – жидкое стекло, заполнитель – керамзитовый, шамотный, вермикулитовый и т.д., тонкомолотую добавку – шамотную, магнезитовую и отвердитель – фтористый натрий, феррохромовый шлак, нефелиновый шлам (К.Д.Некрасов, М.Г.Масленникова. Легкие жаростойкие бетоны на пористых заполнителях. М., 1982, Стройиздат, с.94-125).

Недостатками таких бетонов является высокая теплопроводность, а сырьевые компоненты, входящие в состав таких бетонов, дефицитны и дорогостоящи.

Известен жаростойкий бетон, предназначенный для теплоизоляции тепловых агрегатов, содержащий (мас.%): тонкодисперсный шлак 53,65-74,32, низкомодульное жидкое стекло 25,07-45,02, пенообразователь 0,161-0,755, щелочестойкое стекловолокно в виде волокон длиной 2-3 см 0,1337-0,46 и воду – остальное (А.С. СССР №1759811, кл. С04В 28/24, 1992).

Недостатками известного технического решения являются высокая теплопроводность бетона, а также дефицитность и дорогостоимость сырьевых компонентов.

Наиболее близким аналогом по технической сущности к заявляемому изобретению является жаростойкий шлакощелочной пенобетон (RU №2149853, С04В 28/08 27.05.2000), содержащий: тонкодисперсный шлак, низкомодульное жидкое стекло, пенообразователь, щелочестойкое стекловолокно, натрий фосфорно-кислый, воду при следующем соотношении ингредиентов, мас.%:

тонкодисперсный шлак 55,0-57,56
низкомодульное жидкое стекло 30,29-32,063
пенообразователь 0,17-0,2
щелочестойкое стекловолокно 0,27-0,29
натрий фосфорно-кислый 0,27-0,46
вода 11,36-12,13

Недостатком известного технического решения также является высокая теплопроводность бетона.

Настоящее изобретение направлено на создание нового жаростойкого шлакощелочного пенобетона с пониженной теплопроводностью при обеспечении прочности, достаточной для практического применения, и одновременной утилизации промышленных отходов.

Поставленная техническая задача достигается тем, что жаростойкий шлакощелочной пенобетон, содержащий тонкодисперсный шлак, низкомодульное жидкое стекло с плотностью 1,48 г/см3, пенообразователь, дополнительно содержит тонкодисперсный нефелиновый шлам, тонкодисперсный вспученный вермикулит плотностью 200 кг/м3, нейтрализованный гальваношлам и осадок очистных сооружений станций водоподготовки с влажностью 80%, содержащий гидроокись алюминия при следующих соотношениях, мас.%

низкомодульное жидкое стекло, с плотностью 1,48 г/см3 30,70-33,90
тонкодисперсный шлак 17,25-17,35
пенообразователь 0,17-0,20
тонкодисперсный нефелиновый шлам 14,90-15,30
тонкодисперсный вспученный вермикулит
с плотностью 200 кг/м3 11,80-12,40
нейтрализованный гальваношлам с влажностью 80% 13,85-14,60
осадок очистных сооружений станций водоподготовки
с влажностью 80%, содержащий Al(ОН)3 8,13-9,45

Нейтрализованный гальваношлам представляет собой отход гальванического производства влажностью до 80 % с ионами тяжелых металлов, имеющий щелочную среду (рН 8-10).

Таблица 1.
Содержание в мг/кг (г/т) Содержание в %
Cu Zn Ni Mn Pb Cd Cr S сульф S общ Влага Fe общ.
31200 60000 2994 1380 7016 550 17587 0,84 1,35 7,9 16,02

Нефелиновый шлам – попутный продукт, образующийся в процессе производства глинозема с содержанием -2CaO*SiO2 от 75 до 80%. Основная масса представляет собой -2CaO*SiO2 в виде мелких зерен и агрегатных скоплений. Кроме того, наблюдаются мелкие зерна продуктов гидратации 2Ca*SiO2. Общее количество гидратированных частиц составляет 5-7%, присутствуют зерна нефелина и оксидов железа.

Осадок очистных сооружений станций водоподготовки представляет собой коллоидный осадок влажностью 80%, имеющий следующий химический состав, мас.%:

Al(ОН)32O 31,5
Fe(OH)3*H2O 3,5
SiO2 15,6
Al2(SO4)3 0,4
AlPO4 0,3
MgF2 0,8
CaF2 1,05
Органические примеси 27
Гидратная вода, в основном состоящая
из гидроокиси алюминия остальное

На дату подачи заявки, по мнению авторов и заявителя, заявляемый жаростойкий шлакощелочной пенобетон неизвестен и данное техническое решение обладает новизной.

Заявляемая совокупность существенных признаков проявляет новое свойство, которое позволяет получить технический результат.

Совместное присутствие тонкомолотых нефелинового шлама, вермикулита, осадка очистных сооружений станций водоподготовки с влажностью 80%, нейтрализованного гальваношлама и жидкого стекла приводит к твердению бетона, а также образованию силикатов алюминия, отличающихся низким значением коэффициента теплопроводности. Нейтрализованный гальваношлам активизирует поверхность зерен заполнителя и способствует образованию жидкой фазы при обжиге на границе раздела фаз. D-металлы, находящиеся в гальваношламе, способствуют химической активации адгезии частиц заполнителя к матрице, состоящей из жидкого стекла и тонкодисперсного отвердителя – нефелинового шлама и шлака. Все вышеперечисленное приводит к более прочному контакту зерен заполнителя (вермикулита) с матрицей при спекании и созданию армирующего каркаса всей системы, что позволяет при низкой плотности без армирующего стекловолокна получить прочность, достаточную для практического применения, кроме того, нефелиновый шлам совместно со шлаком и нейтрализованным гальваношламом ускоряет твердение жаростойкого пенобетона.

Оптимальное содержание жидкого стекла в пенобетоне – 30,70-33,90%. При выходе за пределы оптимального содержания понижается прочность при сжатии жаростойкого пенобетона. При введении тонкодисперсного нефелинового шлама менее 14,9% увеличивается время твердения пенобетона. Увеличение содержания нефелинового шлама сверх 15,3% снижает прочность при сжатии пенобетона.

Содержание тонкодисперсного вспученного вермикулита менее 11,8% повышает плотность жаростойкого пенобетона, а увеличение его более 12,4% влечет за собой повышенный расход жидкого стекла в составе бетона, что снижает огнеупорность композиции, а следовательно, и температуру применения жаростойкого пенобетона. Увеличение содержания в составе пенобетона осадка очистных сооружений станций водоподготовки с влажностью 80% – более 9% – приводит к снижению прочности пенобетона после обжига, а уменьшение – менее 8,83% – к снижению стойкости пены и повышению теплопроводности.

Содержание нейтрализованного гальваношлама менее 13,85% приводит к плохой удобоукладываемости пенобетона, а содержание более 14,60% к повышенной текучести и замедлению сроков схватывания.

Учитывая вышеизложенное, можно сделать вывод, что предлагаемый состав жаростойкого шлакощелочного пенобетона явным образом не следует из уровня техники, и вся совокупность существенных признаков проявляет новое свойство, позволяющее достичь указанный технический результат, т.е. изобретение соответствует критерию охраноспособности – “изобретательский уровень”.

Пример конкретного выполнения.

Изготовление жаростойкого шлакощелочного пенобетона.

1. Дозируют тонкодисперсные гранулированный шлак, вермикулит и нефелиновый шлам.

2. Дозируют часть жидкого стекла плотностью 1,48 г/см3 с силикатным модулем 2,0 и нейтрализованный гальваношлам.

3. Приготавливают бетонную смесь, смешивая отдозированные компоненты в бетономешалке в течение 3-5 минут.

4. Пену приготавливают из раствора пенообразователя Centripor SK-120 – окиси амина с осадком очистных сооружений станций водоподготовки с влажностью 80 % и стабилизатором – раствором жидкого стекла, в пеногенераторе. Содержание компонентов для приготовления раствора пенообразователя следующее: 1:50:15.

5. Дозируют приготовленную пену в бетономешалку в зависимости от необходимой плотности и смешивают ее с бетонной смесью в течение 2-3 минут, так производят приготовление пенобетонной смеси.

6. Жаростойкая пенобетонная смесь используется для изготовления изделий требуемой формы и образцов для проведения физико-механических испытаний методом литья.

7. Твердение пенобетона осуществляется в течение 1 суток в нормальных условиях.

8. Затвердевшие изделия вынимают из форм и проводят термообработку в течение суток при температуре 100-110°С.

9. Высушенные изделия готовы к эксплуатации.

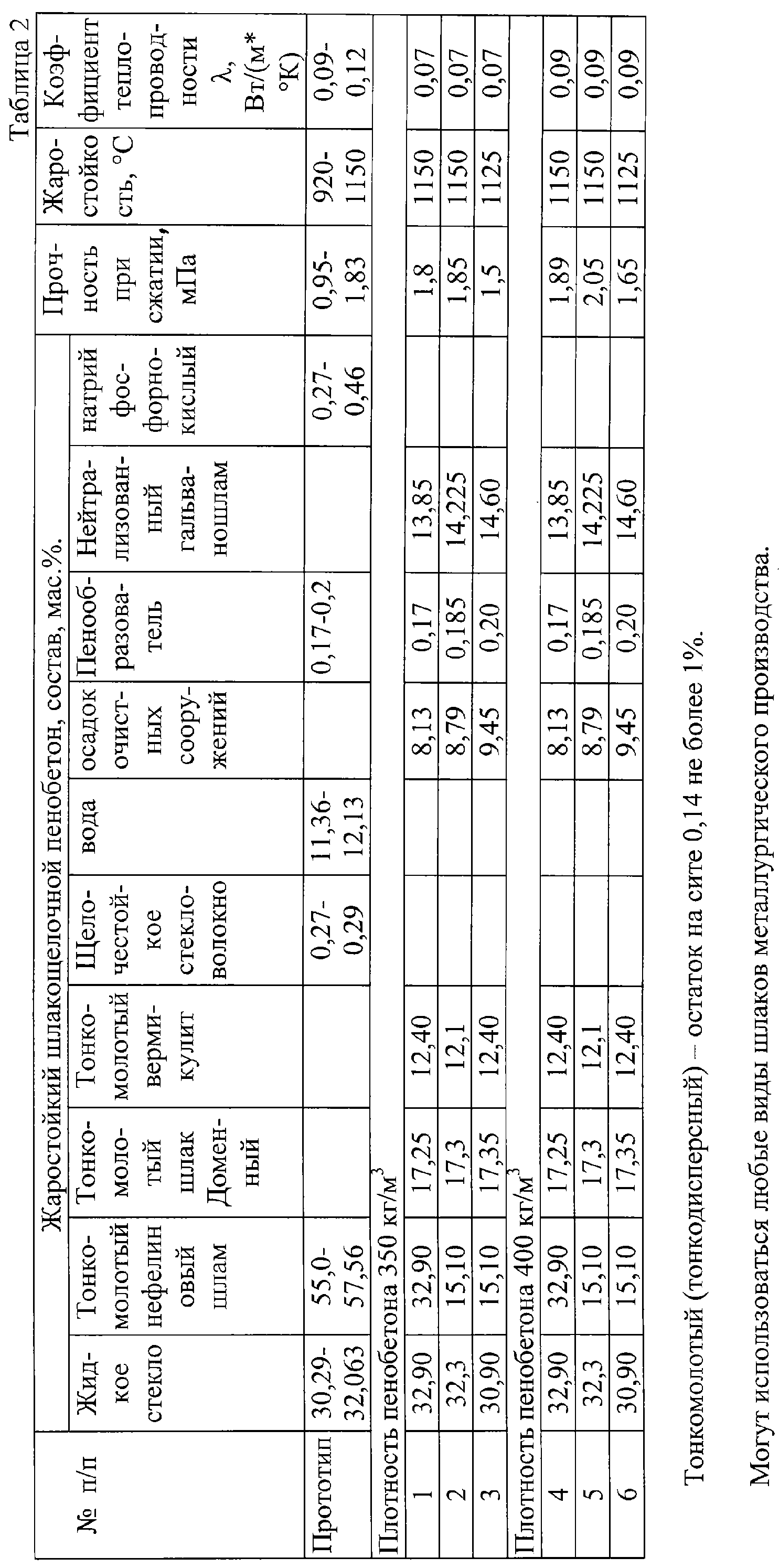

Для определения физико-механических характеристик бетона (плотности и прочности на сжатие) изготавливались образцы-кубы с размером ребра 100 мм. Для определения коэффициента теплопроводности по ГОСТ 7076-99 изготовлялись плитки размером 100 мм* 100 мм и высотой 20 мм. Физико-механические характеристики жаростойкого шлакощелочного пенобетона представлены в таблице 2.

Анализ данных табл.2 показывает, что предлагаемый состав обеспечивает получение жаростойкого пенобетона, у которого коэффициент теплопроводности снижается до 0,07-0,09 при той же плотности и прочности, и, следовательно, расширяется диапазон применения. При получении жаростойкого пенобетона заявляемого состава используются побочные продукты станций водоподготовки и гальванического производства (нейтрализованные гальваношламы), что благоприятно сказывается на экологической обстановке, а также снижает себестоимость продукции.

Жаростойкий бетон, характеризуемый физико-механическими характеристиками, указанными в табл.2, может быть использован для изготовления теплоизоляционных изделий с температурой применения до плюс 1150°С, к которым предъявляют повышенные требования по теплозащитным свойствам.

Формула изобретения

Жаростойкий шлакощелочной пенобетон, содержащий тонкодисперсный шлак, низкомодульное жидкое стекло, пенообразователь, отличающийся тем, что он содержит низкомодульное жидкое стекло плотностью 1,48 г/см3 и дополнительно – тонкодисперсный нефелиновый шлам, тонкодисперсный вспученный вермикулит плотностью 200 кг/м3, нейтрализованный гальваношлам и осадок очистных сооружений станций водоподготовки с влажностью 80%, содержащий гидроокись алюминия Al(ОН)3 при следующем соотношении, мас.%:

низкомодульное жидкое стекло плотностью 1,48 г/см3 30,70-33,90
тонкодисперсный шлак 17,25-17,35
пенообразователь 0,17-0,20
тонкодисперсный нефелиновый шлам 14,90-15,30
тонкодисперсный вспученный вермикулит
плотностью 200 кг/м3 11,80-12,40
нейтрализованный гальваношлам с влажностью 80% 13,85-14,60
осадок очистных сооружений станций водоподготовки
с влажностью 80%, содержащий Al(ОН)3 8,13-9,45


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.02.2008

Извещение опубликовано: 10.12.2009 БИ: 34/2009
