Патент на изобретение №2306285

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2306285 (13) C2
(51) МПК

C04B12/00 (2006.01)
C04B28/36 (2006.01)
C04B111/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – прекратил действие

(21), (22) Заявка: 2005134936/03, 10.11.2005

(24) Дата начала отсчета срока действия патента:

10.11.2005

(46) Опубликовано: 20.09.2007

(56) Список документов, цитированных в отчете о
поиске:
SU1323547 A1, 15.07.1987. SU 1574573 A1, 30.06.1990. RU 2220095 C2, 27.12.2003. GB 1465058 A, 23.02.1977. GB 1182171 A, 25.02.1970.

Адрес для переписки:

614051, г.Пермь, ул. Юрша, 64, кв.399, В.А. Степанову

(72) Автор(ы):

Мырзин Алексей Павлович (RU),
Куляпин Максим Анатольевич (RU)

(73) Патентообладатель(и):

Мырзин Алексей Павлович (RU),
Куляпин Максим Анатольевич (RU)

(54) СЕРНОЕ ВЯЖУЩЕЕ И СЕРОБЕТОННАЯ СМЕСЬ

(57) Реферат:

Изобретение относится к промышленности строительных материалов и может быть использовано в производстве строительных растворов, а также бетонных и железобетонных изделий и конструкций. Технический результат – получение строительных изделий, обладающих высокой устойчивостью к агрессивным средам, большой прочностью к механическим и термическим воздействиям, упрощение технологии, снижение вредных выбросов. Серное вяжущее, содержащее серу и модификатор, в качестве модификатора содержит пинен в количестве 0,1-5% от массы серы. В качестве серы может быть использована газовая сера. Серобетонная смесь, содержащая серное вяжущее и наполнитель – щебень фракции 5-10 мм, песок и минеральную муку, – содержит серное вяжущее вышеуказанного состава и песок речной фракции 0,5-2,5 мм при следующем соотношении компонентов наполнителя, мас.%: указанный щебень – 40-60, указанный песок – 20-30, минеральная мука – остальное, при этом серобетонная смесь содержит, мас.%: серное вяжущее – 5,005-31,5 наполнитель – остальное 2 н. и 1 з.п. ф-лы, 1 табл., 1 ил.

Изобретение относится к промышленности строительных материалов, которое может быть использовано в производстве бетонных и железобетонных изделий и конструкций, а также строительных растворов.

Наиболее близким аналогом серного вяжущего по изобретению является серное вяжущее, содержащее серу и модификатор. (Патент РФ №2220095 опубл. 27.12.2003).

Недостатком его является низкая прочность к внешним механическим и температурным воздействиям, токсичность технологии получения.

Цель достигается тем, что

Наиболее близким аналогом серобетонной смеси является композиция, содержащая серное вяжущее и наполнитель (Авторское свид. СССР №1323547 опубл. 15.07.87).

Недостатком ее является низкая прочность и стойкость к воздействиям агрессивных сред, токсичность производства.

Целью изобретения является получение серного вяжущего, обладающего высокой устойчивостью к агрессивным средам в широком диапазоне температур, повышенной трещиностойкостью, большой прочностью к внешним механическим и термическим воздействиям, упрощение технологии, снижение вредных выбросов при производстве, увеличение прочности и стойкости к воздействиям агрессивной среды, исключение вредности производства.

Указанная цель достигается тем, что серное вяжущее содержит серу и модификатор, причем в качестве модификатора вяжущее содержит бициклические терпены – пинен в количестве 1-5% от массы серы. Причем в качестве серы может быть использована газовая сера. Серобетонная смесь содержит серное вяжущее вышеуказанного состава и наполнитель – щебень фракции 5-10 мм, песок речной фракции 0,5-2,5 мм и минеральную муку при следующем соотношении компонентов наполнителя, мас.%: указанный щебень – 40-60, указанный песок – 20-30, минеральная мука – остальное, при этом серобетонная смесь содержит, мас.% серное вяжущее – 5,005-31,5, наполнитель – остальное.

Серное вяжущее получают следующим образом. Серу разогревают до температуры 140-150°С, вводят модификатор пинен в количестве 0,1-5% от массы серы, перемешивают в течение 25-40 минут. Полученную модифицированную серу разливают в формы и охлаждают в течение суток.

В качестве серы может быть использована сера техническая газовая гранулированная (ТУ 2112-096-31323949-2003), а в качестве модификатора – пинен технический сульфатный очищенный (ТУ 13-00281974-268-96). Использование пинена в качестве модификатора обусловлено его химическим взаимодействием с серой, которое выражается в присоединении его атомов к цепочкам атомов серы.

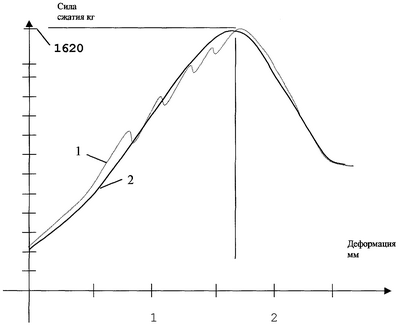

Химическое взаимодействие серы с модификатором пинен происходит без заметного теплового эффекта, что значительно упрощает технологию производства серного вяжущего и не приводит к выбросу вредных веществ, например сероводорода. Испытания опытных образцов предлагаемого серного вяжущего показали на увеличение пластичности (трещиностойкости) получаемого продукта. Испытания проводились прессом для испытаний на сжатие по ГОСТ 8905 с предельной шкалой 50 т на образцах кубовидной формы размером 30×30×30 мм. Время нагружения – 2 мин. Кривая 1 сжатия серы имеет вид ломаной линии (см. чертеж), что свидетельствует о возникающих локальных напряжениях и их снятии. В процессе увеличения силы сжатия разрушаемого хрупкого материала происходил треск материала.

Кривая сжатия 2 модифицированной серы имеет вид плавной линии, что свидетельствует о пластичности испытываемого материала. Приготовление серобетонной смеси (серного бетона) включает следующие операции: щебень, песок, минеральную муку перемешивают в сушильном барабане, серное вяжущее вводят в смесь сухого наполнителя и все компоненты перемешивают до однородного состояния в обогреваемой мешалке.

Формование изделий производят в предварительно подогретые формы, после чего изделие уплотняют вибрацией. Распалубку готовых изделий осуществляют после их остывания до температуры 30÷40°С. В таблице приведены результаты лабораторных испытаний образцов серного бетона (ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам), которые показали на существенное увеличение прочности бетона по отношению к прочности, указанной в описании прототипа.

Таблица
результаты испытаний образцов
№ состава Состав смеси % мас. Масса образца 10×10×10 см (г) Разрушающая нагрузка (Мпа) Средняя предельная прочность серного бетона на сжатие (кгс/см2)
1 по изобретению наполнитель Щебень фр. 5-10 мм-50 87 2480 1650 480,3
Песок фр. 0,5-2,5 мм 25
Минеральная мука 25
Серное вяжущее: сера и пинен-5% от массы серы 13
2 Прототип: 390
Сера 14
Битум 1,4
Щебень фр.5-10 мм 49
Песок фр. 1,25-0,315 мм 25
Кварцевый наполнитель 10,4
Канифоль 0,06
Скипидар 0,14

Формула изобретения

1. Серное вяжущее, содержащее серу и модификатор, отличающееся тем, что в качестве модификатора оно содержит пинен в количестве 0,1-5% от массы серы.

2. Серное вяжущее по п.1, отличающееся тем, что в качестве серы используют газовую серу.

3. Серобетонная смесь, содержащая серное вяжущее и наполнитель – щебень фракции 5-10 мм, песок и минеральную муку, отличающаяся тем, что она содержит серное вяжущее по п.1 и песок речной фракции 0,5-2,5 мм при следующем соотношении компонентов наполнителя, мас.%:

указанный щебень 40-60
указанный песок 20-30
минеральная мука остальное

при этом серобетонная смесь содержит, мас.%:

серное вяжущее 5,005-31,5
наполнитель остальное

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.11.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
