Патент на изобретение №2306275

(54) ГЛАЗУРЬ

(57) Реферат:

Изобретение относится к составам глазурей, которые могут быть использованы для покрытия изделий из фарфора, фаянса, майолики и другой керамики. Технический результат изобретения заключается в повышении морозостойкости глазури. Глазурь содержит, мас.%: SiO₂ 40,0-50,0; В₂О₃ 16,0-20,0; MgO 5,0-7,0; SrO 6,0-10,0; Na₂O 1,0-3,0; CaO 6,0-10,0; MnO₂ 2,0-4,0; TiO₂ 8,0-12. 1 табл.

Изобретение относится к технологии силикатов, а именно к составам глазурей, которые могут быть использованы для покрытия изделий и фарфора, фаянса, майолики и другой керамики.

Известна глазурь, содержащая SiO₂, B₂O₃, MgO, SrO, Na₂

Известна глазурь следующего состава, мас.%: SiO₂ 46,4-51,1, B₂О₃ 24,2-28,6; MgO 4,8-6,7; SrO 2,0-3,5; Na₂O 5,0-7,2; Al₂O₃ 1,0-1,6; CaO 6,9-11,0 [2]. Морозостойкость такой глазури составляет около 100 циклов попеременного замораживания и оттаивания /от -15 до +15°С/.

Целью изобретения является повышение морозостойкости глазури.

Цель достигается тем, что в состав глазури дополнительно вводят MnO₂ и TiO₂, при следующем соотношений компонентов, мас.%: SiO₂ 40,0-50,0; B₂O₃ 16,0-20,0, MgO 5,0-7,0; SrO 6,0-10,0; Na₂O 1,0-3,0; CaO 6,0-10,0; MnO₂ 2,0-4,0; TiO₂ 8,0-12,0.

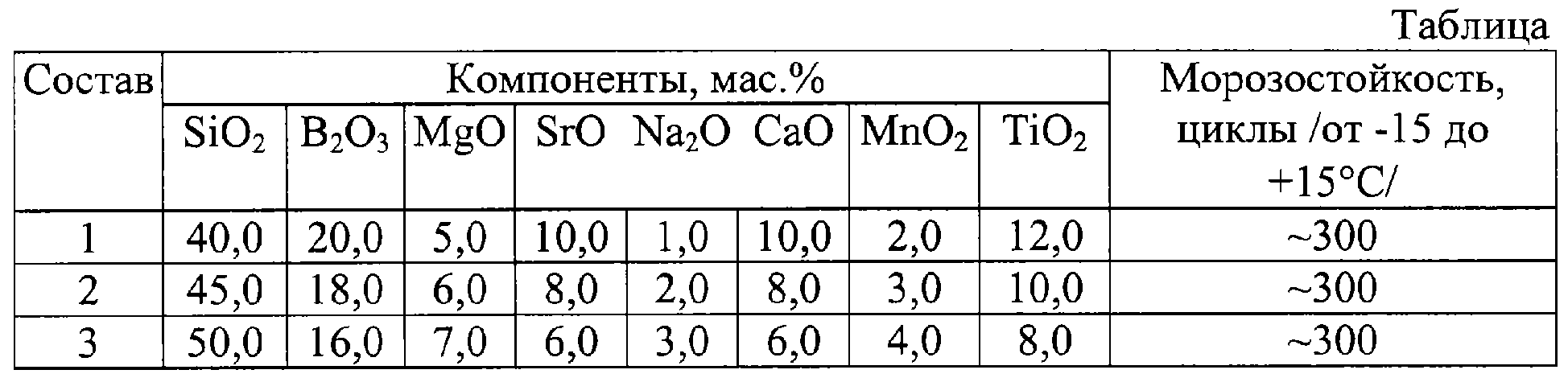

В таблице приведены составы глазури.

Компоненты глазури сплавляют при 1300°С с последующей грануляцией в воду. Фритту размалывают мокрым способом с добавкой 2-8% глины. Полученную суспензию перемешивают, наносят на керамические изделия и обжигают при 1000°С.

Источники информации

1. Авторское свидетельство СССР №700479, С03С 9/00, 1979.

2. Авторское свидетельство СССР №948924, С03С 9/00, 1982.

Формула изобретения

Глазурь, содержащая SiO₂, В₂О₃, MgO, SrO, Na₂O, CaO, отличающаяся тем, что дополнительно содержит MnO₂ и TiO₂ при следующем соотношении компонентов, мас.%:
