Патент на изобретение №2306265

(54) КЕРАМИЧЕСКИЙ ПИГМЕНТ ЗЕЛЕНЫЙ

(57) Реферат:

Изобретение относится к области технологии силикатов и касается составов надглазурных керамических пигментов. Технический результат изобретения – повышение показателя преломления пигмента. Пигмент содержит компоненты в следующем соотношении, мас.%: SiO₂ 48,0-52,0; Cr₂О₃ 8,0-10,0; СаО 20,0-25,0; К₂О 3,0-5,0; SrO 8,0-10,0; ВаО 3,0-5,0; Sb₂O₃ 1,0-2,0. Показатель преломления пигмента составит 1,70-1,75. 1 табл.

Изобретение относится к области технологии силикатов и касается составов надглазурных керамических пигментов.

Известен керамический пигмент, содержащий, мас.%: SiO₂ 50,0-54,0; Cr₂O₃ 4,58-13,57; CaO 31,54-45,18; Na₂O 0,035-0,11; K₂O 0,035-0,11; P₂O₅ 0,22-0,67 /2/.

Цель изобретения – повышение показателя преломления пигмента.

Цель достигается тем, что в состав пигмента дополнительно вводят SrO, Sb₂O₃, BaO при следующем соотношении компонентов, мас.%: SiO₂ 48,0-52,0; Cr₂O₃ 8,0-10,0; CaO 20,0-25,0; K₂O 3,0-5,0; SrO 8,0-10,0; BaO 3,0-5,0; Sb₂O₃ 1,0-2,0.

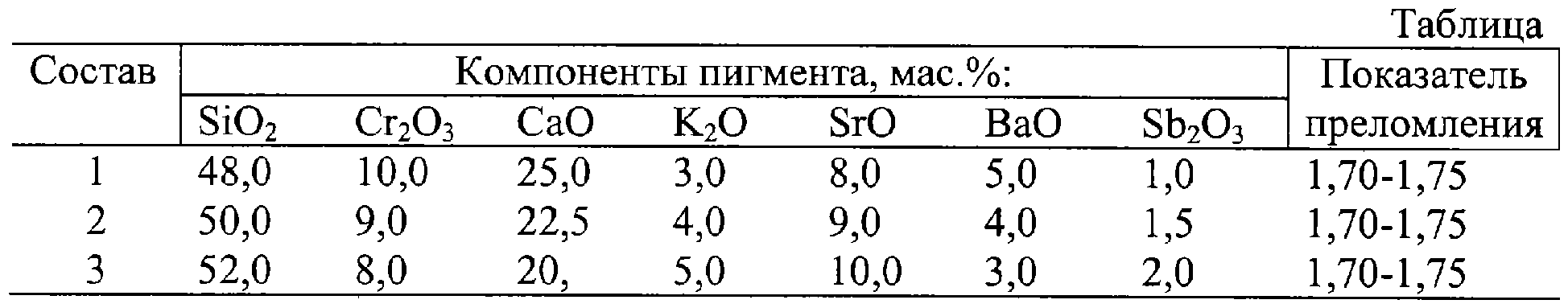

В таблице приведены составы пигмента.

Компоненты смешивают, добавляя 0,3% электролита и 45% воды, выдерживают при 1100°С в окислительной среде в течение 0,5-1 ч. Полученную массу размалывают до остатка не более 0,2% на сетке №005. Пигмент используют по назначению.

Источники информации:

1. Авторское свидетельство СССР №1502495, С03С 1/04, 1989.

2. Авторское свидетельство СССР №1178710, С03С 1/04, 1985.

Формула изобретения

Керамический пигмент зеленый, содержащий SiO₂, Cr₂О₃, СаО, К₂О, отличающийся тем, что дополнительно содержит SrO, BaO, Sb₂O₃ при следующем соотношении компонентов, мас. %:
