Патент на изобретение №2306192

(54) УСТРОЙСТВО ДЛЯ ЧИСТОВОЙ ВЫРУБКИ

(57) Реферат:

Изобретение относится к области обработки металлов давлением и может быть использовано для точной вырубки деталей. Устройство содержит заполненный эластичной средой цилиндр с опорным плунжером, диаметр которого меньше диаметра внутренней цилиндрической поверхности цилиндра, опирающиеся на эластичную среду пуансон и прижим, который охватывает пуансон с возможностью осевого перемещения относительно него и расположен с возможностью осевого перемещения относительно цилиндра, опорный плунжер выполнен диаметром, меньшим диаметра пуансона, контр-пуансон и размещенную на упомянутой внутренней цилиндрической поверхности цилиндра жестко связанную с корпусом цилиндра матрицу, установленную с охватом контр-пуансона и с возможностью осевого перемещения относительно последнего. При этом контр-пуансон и опорный плунжер установлены на раме, а эластичная среда имеет внутреннюю полость, связанную с гидроприводом. Упрощается привод. 1 ил.

Изобретение относится к обработке металлов давлением и может быть использовано для точной вырубки деталей машиностроения.

Известен штамп для чистовой вырубки, содержащий установленный на ползуне пресса контр-пуансон, установленный на столе пресса посредством опорного плунжера цилиндр, установленные в корпусе цилиндра с возможностью осевого перемещения прижим с расположенным в его отверстии пуансоном, опирающиеся на эластичную среду, заполняющую полость между корпусом цилиндра, прижимом, пуансоном и опорным плунжером, матрицу, установленную с внутренней стороны верхнего торца цилиндра [1].

Недостаток известного штампа в том, что необходимое для выполнения операции усилие развивается прессом.

Изобретение направлено на упрощение привода устройства.

Это достигается тем, что устройство содержит заполненный эластичной средой цилиндр с опорным плунжером, диаметр которого меньше диаметра внутренней цилиндрической поверхности цилиндра, опирающиеся на эластичную среду пуансон и прижим, который охватывает пуансон с возможностью осевого перемещения относительно него и расположен с возможностью осевого перемещения относительно цилиндра, при этом опорный плунжер выполнен диаметром, меньшим диаметра пуансона, контр-пуансон и размещенные на упомянутой внутренней цилиндрической поверхности цилиндра жестко связаную с корпусом цилиндра матрицу, установленную с охватом контр-пуансона и с возможностью осевого перемещения относительно последнего, контр-пуансон и опорный плунжер установлены на раме, а эластичная среда имеет внутреннюю полость, связанную с гидроприводом.

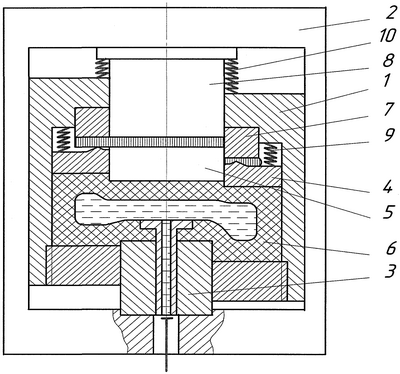

На чертеже показано устройство в начальный и конечный момент вырубки.

Устройство содержит цилиндр 1, установленный в раме 2 посредством опорного плунжера 3. Внутри цилиндра с возможностью осевого относительного перемещения установлен прижим 4. В отверстии прижима установлен с возможностью осевого относительного перемещения пуансон 5. Объем цилиндра между опорным плунжером, пуансоном и прижимом заполнен эластичной средой 6 с внутренней полостью. С внутренней стороны верхнего торца цилиндра установлена матрица 7. Контр-пуансон 8 установлен на раме и расположен в отверстии матрицы с возможностью осевого перемещения матрицы относительно контр-пуансона. Прижим подпружинен относительно цилиндра пружинами 9, а контр-пуансон – пружинами 10, предназначенными для возврата штампа в исходное положение. Внутренняя полость эластичной среды соединена с гидроприводом через осевое отверстие в опорном плунжере.

Устройство работает следующим образом. Заготовка подается в паз в корпусе цилиндра 1 на прижим 4 и торец пуансона 5.

При увеличении давления во внутренней полости эластичной среды 6 прижим 4 и пуансон 5 перемещаются с заготовкой до ее контакта с контрпуансоном 8 и матрицей 7.

Дальнейшее увеличение давления при диаметре опорного плунжера меньшем, чем диаметр пуансона приводит к перемещению матрицы вниз относительно контр-пуансона и сдвигу вырубаемого изделия, причем под действием давления, создаваемого в эластичной среде, изделие зажимается между пуансоном и контр-пуансоном, а прижим прижимает заготовку к матрице с усилием, пропорциональным усилию деформирования.

По окончании вырубки под действием сил упругой деформации эластичной среды и пружин 9 и 10 устройство возвращается в исходное положение, а деталь выталкивается из матрицы.

Источник информации

1. Штамп для чистовой вырубки. Патент РФ №2235618.

Формула изобретения

Устройство для чистовой вырубки, содержащее заполненный эластичной средой цилиндр с опорным плунжером, диаметр которого меньше диаметра внутренней цилиндрической поверхности цилиндра, опирающиеся на эластичную среду пуансон и прижим, который охватывает пуансон с возможностью осевого перемещения относительно него и расположен с возможностью осевого перемещения относительно цилиндра, при этом опорный плунжер выполнен диаметром, меньшим диаметра пуансона, контрпуансон и размещенную на упомянутой внутренней цилиндрической поверхности цилиндра, жестко связанную с корпусом цилиндра матрицу, установленную с охватом контрпуансона и с возможностью осевого перемещения относительно последнего, отличающийся тем, что контрпуансон и опорный плунжер установлены на раме, а эластичная среда имеет внутреннюю полость, связанную с гидроприводом.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 30.11.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
