(21), (22) Заявка: 2006103172/03, 03.02.2006
(24) Дата начала отсчета срока действия патента:
03.02.2006
(46) Опубликовано: 20.09.2007
(56) Список документов, цитированных в отчете о поиске:
RU 2002105443 A1, 28.02.2002. SU 1479141 A1, 15.05.1989. SU 1176976 A, 07.09.1985. SU 1710146 A1, 07.02.1992. SU 1554992 A1, 07.04.1990. SU 607584 A1, 25.05.1978. RU 2100101 C1, 27.12.1997. US 4618415, 21.10.1986.
Адрес для переписки:
440014, г.Пенза, ул. Конструкторская, 2, кв.50, В.И. Агаркову
|
(72) Автор(ы):
Агарков Валерий Иванович (RU), Коновалов Александр Владимирович (RU)
(73) Патентообладатель(и):
Агарков Валерий Иванович (RU)
|
(54) СЕПАРАТОР СЫПУЧИХ ПРОДУКТОВ
(57) Реферат:
Изобретение относится к пневматическим сепараторам сыпучих продуктов, в частности зерна и круп, применяемых для выделения из зернового вороха полноценных выровненных семян повышенной биологической ценности, помольной фракции на мельницах, очистке крупяного сырья и сортировке крупы. Сепаратор сыпучих продуктов, в частности зерна и зернопродуктов, включает распределитель по ширине раздувочной камеры, горизонтальную раздувочную камеру с заслонками на входе и выходе, делительную камеру, разделенную по длине перемещаемыми перегородками, расположенными под раздувочной камерой клапанными коробками и клапанами сброса накопившегося над ними продукта. Распределитель зерна загерметизирован от попадания воздуха из внешней среды. Стенки раздувочной камеры выполнены плоскими без ребер, обуславливающих турбулентность. Зерно подается в раздувочную камеру с расстояния до вертикальной стенки 1-1,5 см. Клапаны выполнены в виде труб из эластичного материала, закрывающихся под воздействием разрежения в раздувочной камере и открывающихся под действием веса продукта. Технический результат – повышение качества разделения сыпучих продуктов на желаемое количество фракций. 1 ил.
Изобретение относится к пневматическим сепараторам сыпучих продуктов, в частности зерна и круп, применяемых для выделения из зернового вороха полноценных выровненных семян повышенной биологической ценности, помольной фракции на мельницах, при очистке крупяного сырья и сортировке крупы.
Известен “Сепаратор сыпучих продуктов” Агарков В.И. Решение о выдаче патента на изобретение 19 октября 2005 г., приоритет от 28.02.2002, предназначен в частности для сепарации зерна и зернопродуктов, включающий приемный бункер, распределитель зерна по ширине раздувочной камеры, горизонтальную раздувочную камеру с заслонками на входе и выходе, делительную камеру, разделенную по длине перегородками и расположенную под раздувочной камерой, имеющей внизу клапанные коробки с клапанами сброса накопившегося над ними продукта, отбалансированным противовесом, и прикрепленными к низу клапанных коробок.
Опыт использования указанного сепаратора показал, что качество его работы (деление раздуваемой массы) в значительной мере зависит от наличия в технологическом процессе турбулентных потоков, которые существенно ухудшают качество работы сепаратора.
Для уменьшения турбулентности воздушного потока в настоящем “Сепараторе сыпучих продуктов” предусмотрено:
– для предотвращения подсоса воздуха через распределитель зерна предусмотрена его герметизация;
– для предотвращения возникновения турбулентности стенки раздувочной камеры выполнены плоскими, без ребер, обуславливающих турбулентность;
– поскольку плоская стенка при соприкосновении с воздушным потоком вызывает его неравномерность, предусмотрена подача зерна в раздувочную камеру с расстояния до вертикальной стенки в 1-1,5 см;
– металлический клапан при сбросе продукта из клапанной коробки не обеспечивает герметичности по всему периметру открывающейся щели между клапаном и коробкой. В некоторых местах она перекрывается зерном, а в некоторых остается открытой для подсоса воздуха в раздувочную камеру, создавая турбулентность. Для устранения этого отрицательного явления клапан выполнен в виде трубы из эластичного материала, например из тонкой резины, кожи, в том числе и искусственной. При возникновении разрежения в раздувочной камере, эластичная труба сжимается, перекрывая подсос воздуха. Накопление над трубой продукта уменьшает разрежение воздуха и создает вертикальную нагрузку, под действием которой часть трубы открывается и продукт ссыпается вниз без подсоса воздуха в раздувочную камеру.

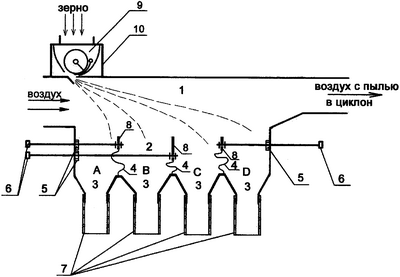

На чертеже показан сепаратор зерна, разделяющий исходную массу на пять фракций: семена, продовольственное зерно, фуражное зерно, соломистые продукты, пылевидные частицы.
Он состоит из раздувочной камеры 1, имеющей на входе и выходе заслонки регулировки потока воздуха. К ней снизу крепится делительная камера 2, перегороженная эластичными пластинами 4 на четыре отсека. Эластичные пластины прикреплены к перегородкам 8. К низу делительной камеры крепится четыре клапанных коробки 3, в которых размещены эластичные клапаны 7, при создании разрежения клапаны сжимаются, препятствуя проникновению воздуха снизу, а под действием веса накопившегося над ними продукта открываются. Шнековый распределитель имеет заслонку регулировки подачи зерна, герметизирован кожухом 10 от проникновения воздуха извне. Зерно подается в раздувочную камеру с расстояния 1-1,5 см от вертикальной стенки. Каждая эластичная перегородка 8 удерживается в вертикальном положении за счет винта 6, ввернутого в гайку 5, приваренную к корпусу камеры 2. По стенкам камеры 2 имеются полозья, по которым перегородки 8 скользят свободно.
Работа сепаратора осуществляется следующим образом. Из распределителя 9 зерно подается в раздувочную камеру, где воздушный поток заслонками регулируется таким образом, чтобы различные его фракции разделялись по всей длине делительной камеры и через клапаны выходили: в канал А – семена; в канал В – продовольственное зерно; в канал С – фуражное зерно; в канал Д – соломистые примеси. Пыль уходит вместе с воздухом в циклон. Перемещением винтами 6 заслонки 8 можно менять длину каждой зоны улавливаемого продукта, т.е. его количество.
Сепаратор изготовлен, испытан, показал высокую работоспособность и эффективность.
Формула изобретения
Сепаратор сыпучих продуктов, в частности зерна и зернопродуктов, включающий распределитель по ширине раздувочной камеры, горизонтальную раздувочную камеру с заслонками на входе и выходе, делительную камеру, разделенную по длине перемещаемыми перегородками, расположенными под раздувочной камерой клапанными коробками и клапанами сброса накопившегося над ними продукта, отличающийся тем, что распределитель зерна загерметизирован от попадания воздуха из внешней среды, стенки раздувочной камеры выполнены плоскими без ребер, обуславливающих турбулентность, а зерно подается в раздувочную камеру с расстояния до вертикальной стенки 1-1,5 см, клапаны выполнены в виде труб из эластичного материала, закрывающихся под воздействием разрежения в раздувочной камере и открывающихся под действием веса продукта.
РИСУНКИ
|
|
