(21), (22) Заявка: 2005119539/11, 23.06.2005
(24) Дата начала отсчета срока действия патента:
23.06.2005
(43) Дата публикации заявки: 27.12.2006
(46) Опубликовано: 10.09.2007
(56) Список документов, цитированных в отчете о поиске:
RU 2000230 С1, 07.09.1993. RU 2108245 С1, 10.04.1998. RU 39548 U1, 10.08.2004. SU 966531 А, 15.10.1982.
Адрес для переписки:
392006, г.Тамбов-6, Тамбовский военный авиационный инженерный институт, В.В. Лебедеву
|
(72) Автор(ы):
Лебедев Вадим Владимирович (RU)
(73) Патентообладатель(и):
Тамбовский военный авиационный инженерный институт (RU)
|
(54) УСТРОЙСТВО ДЛЯ ОЦЕНКИ ВЛИЯНИЯ ФУНКЦИОНАЛЬНОГО СОСТОЯНИЯ КОНСТРУКТИВНЫХ УЗЛОВ НА БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ ТЕХНИЧЕСКИХ СРЕДСТВ
(57) Реферат:
Изобретение относится к области эксплуатации технических средств и предназначено для определения влияния конструктивных особенностей технических средств на их безопасность и надежность в условиях эксплуатации. Имеются банк конструктивных, эксплуатационных и технологических показателей узлов и банк признаков конструктивных, эксплуатационных и технологических показателей узлов. С первым из указанных банков связан блок сравнения влияния конструктивных, эксплуатационных и технологических показателей узлов на безопасность эксплуатации технических средств. Блок расчета вектора приоритетов показателей каждого из узлов для определения их веса влияния на безопасность эксплуатации технических средств включен с возможностью взаимодействия с блоком сравнения и связан с блоком определения отношения согласованности экспертных оценок для формирования вектора приоритетов показателей узлов. Блок определения стратегии технического обслуживания по повышению безопасности и эффективности применения технического средства включен с возможностью получения данных от банка признаков конструктивных, эксплуатационных и технологических показателей узлов и вектора приоритетов показателей узлов от блока определения отношения согласованности. Блок определения количественного значения признаков показателей узлов связан с блоком определения стратегии технического обслуживания и выполнен с возможностью определения стратегии технического обслуживания по всем признакам показателей узлов технического средства с учетом их приоритета и веса. Блок выделения величины относительного коэффициента показателей узла включен с возможностью получения данных от блока определения количественного значения признаков показателей узлов и выявления общего количественного значения признаков показателей узлов по результатам выделенной величины относительного коэффициента показателей узлов. Изобретение позволяет повысить безопасность эксплуатации технических средств. 2 ил.
Изобретение относится к области эксплуатации конструктивных узлов транспортных средств, а именно определения влияния конструктивных особенностей транспортных средств на их безопасность и надежность в условиях эксплуатации для выбора стратегии технического обслуживания.
Технический результат предложенного технического решения заключается в повышении безопасности эксплуатации технических средств за счет оценки технического состояния узлов с учетом влияния конструктивно-эксплуатационных и технологических показателей узлов, а также свойств этих показателей на безопасность и эффективность применения технических средств в условиях эксплуатации.
Сущность изобретения состоит в том, что устройство для оценки влияния функционального состояния конструктивных узлов на безопасность эксплуатации технических средств содержит банк конструктивных, эксплуатационных и технологических показателей узлов и банк признаков конструктивных, эксплуатационных и технологических показателей узлов, а также блок сравнения влияния конструктивных, эксплуатационных и технологических показателей узлов на безопасность эксплуатации технических средств, связанный с первым из указанных банков, блок расчета вектора приоритетов показателей каждого из узлов для определения их веса влияния на безопасность эксплуатации технических средств, включенный с возможностью взаимодействия с упомянутым блоком сравнения и связанный с блоком определения отношения согласованности экспертных оценок для формирования вектора приоритетов показателей узлов, блок определения стратегии технического обслуживания по повышению безопасности и эффективности применения технического средства, включенный с возможностью получения данных от банка свойств конструктивных, эксплуатационных и технологических показателей узлов и вектора приоритетов показателей узлов от упомянутого блока определения отношения согласованности, блок определения количественного значения признаков показателей узлов, связанный с блоком определения стратегии технического обслуживания и выполненный с возможностью определения стратегии технического обслуживания по всем признакам показателей узлов технического средства с учетом их приоритета и веса, блок выделения величины относительного коэффициента показателей узлов, включенный с возможностью получения данных от блока определения количественного значения признаков показателей узлов и выявления общего количественного значения признаков показателей узлов, принадлежащих каждой стратегии технического обслуживания, и блок выбора оптимальной стратегии технического обслуживания узлов по результатам выделенной величины относительного коэффициента показателей узлов.

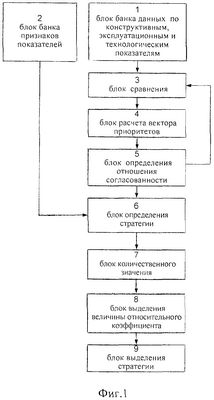

Изобретение поясняется графически блок-схемой на фиг.1.
Блок-схема включает в себя блок банка данных 1 конструктивных, эксплуатационных и технологических показателей Рi, узлов, оказывающих непосредственное влияние на безопасность эксплуатации технических средств, и блок банка признаков рij показателей узлов Pi, ).
С блоком банка данных 1 связан блок сравнения 3 показателей Рi, влияющих на безопасность эксплуатации технических средств по девятибальной шкале, выбор которой обоснован в (см. Саати Т.Л., Кернс К. Аналитическое планирование. Организация систем. – М.: Радио и связь, 1991, с.31). Блок сравнения 3 взаимодействует с блоком расчета вектора приоритетов (собственного вектора) 4 из полученной матрицы парных сравнений, выражающего ранг (вес) wi влияния соответствующих показателей узлов Рi на безопасность и эффективность применения технического средства.
С блоком расчета вектора приоритетов 4 связан блок определения численного значения отношения согласованности (OS) 5, в котором производится оценка последовательности высказываний эксперта, характеризующая точность полученных весов показателей по формуле , где IS – индекс согласованности экспертных оценок; SS – случайная согласованность экспертных оценок матрицы размерностью N, полученная экспериментально в (см. Саати Т.Л., Кернс К. Аналитическое планирование. Организация систем. – М.: Радио и связь, 1991, с.39) для N=1, 2, …, 15. Индекс согласованности вычисляется по формуле , где max – наибольшее собственное значение обратно симметричной матрицы парного сравнения.
Поступающие в блок определения стратегии 6 данные с блока признаков показателей узлов 2 и блока отношения согласованности 5 вектор приоритетов показателей узлов используются для определения стратегии технического обслуживания Slij, где l=1,2,3 по повышению безопасности и эффективности применения технического средства, .
С блоком 6 связан блок количественного значения 7 для определения стратегии технического обслуживания по всем признакам рij показателей узлов Рi узла технического средства с учетом их ранга wi,
По данным с блока 7 в блоке выделения величины относительного коэффициента 8 показателей узлов Рi вычисляется относительный коэффициент ml=Sl/М, где , a – общее количественное значение признаков pij показателей узлов Рi принадлежащих каждой стратегии технического обслуживания Sl.
По результатам величины относительного коэффициента ml в блоке выделения 9 определяется стратегия технического обслуживания Slэ узлов для повышения безопасности и эффективности применения технического средства по формуле .
На фиг.2 приведен результат работы устройства при проведении опыта с использованием ЭВМ. При начальных данных ранжированных показателей с весами равными: Р1=0,32; P2=0,5; Р3=0,18 определена третья стратегия технического обслуживания S3э по максимальному относительному коэффициенту равному 0,1875.
Предложенное устройство позволяет повысить безопасность эксплуатации технических средств за счет оценки технического состояния узлов с учетом влияния конструктивно-эксплуатационных и технологических показателей узлов, а также свойств этих показателей на безопасность и эффективность применения технических средств в условиях эксплуатации.
Формула изобретения
Устройство для оценки влияния функционального состояния конструктивных узлов на безопасность эксплуатации технических средств, содержащее банк конструктивных, эксплуатационных и технологических показателей узлов и банк признаков конструктивных, эксплуатационных и технологических показателей узлов, а также блок сравнения влияния конструктивных, эксплуатационных и технологических показателей узлов на безопасность эксплуатации технических средств, связанный с первым из указанных банков, блок расчета вектора приоритетов показателей каждого из узлов для определения их веса влияния на безопасность эксплуатации технических средств, включенный с возможностью взаимодействия с упомянутым блоком сравнения и связанный с блоком определения отношения согласованности экспертных оценок для формирования вектора приоритетов показателей узлов, блок определения стратегии технического обслуживания по повышению безопасности и эффективности применения технического средства, включенный с возможностью получения данных от банка признаков конструктивных, эксплуатационных и технологических показателей узлов и вектора приоритетов показателей узлов от упомянутого блока определения отношения согласованности, блок определения количественного значения признаков показателей узлов, связанный с блоком определения стратегии технического обслуживания и выполненный с возможностью определения стратегии технического обслуживания по всем признакам показателей узлов технического средства с учетом их приоритета и веса, блок выделения величины относительного коэффициента показателей узла, включенный с возможностью получения данных от блока определения количественного значения признаков показателей узлов и выявления общего количественного значения признаков показателей узлов по результатам выделенной величины относительного коэффициента показателей узлов.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 24.06.2007
Извещение опубликовано: 27.02.2009 БИ: 06/2009
|
|
