Патент на изобретение №2305634

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2305634 (13) C1
(51) МПК

B42D1/00 (2006.01)
B42D3/12 (2006.01)
A47C9/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2006102890/11, 02.02.2006

(24) Дата начала отсчета срока действия патента:

02.02.2006

(46) Опубликовано: 10.09.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2245252 С1, 27.01.2005. RU 2104160 С1, 10.02.1998. US 5197761 А, 30.03.1993.

Адрес для переписки:

140093, Московская обл., г. Дзержинский, а/я 48, А.И. Максимову

(72) Автор(ы):

Максимов Александр Иванович (RU)

(73) Патентообладатель(и):

Максимов Александр Иванович (RU)

(54) КНИГА И ОБЛОЖКА КНИГИ

(57) Реферат:

Изобретение относится к полиграфической промышленности, в частности к конструкции книги и обложке книги, и может быть использовано при изготовлении книг широкого спектра использования. Книга содержит обложку книги в виде корпуса с верхней, нижней и боковой стенками, размещенными относительно друг друга с образованием полости и с возможностью поворота, сброшюрованные листы печатного материала, размещенные в полости и скрепленные с возможностью их перелистывания и просмотра. Нижняя стенка корпуса образована с внутренней полостью, в которой размещен закладной элемент, причем нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета, а верхняя стенка, боковая стенка, полость и сброшюрованные листы печатного материала образованы сиденьем табурета. В обложке книги, содержащей корпус с верхней, нижней и боковой стенками, размещенными относительно друг друга с возможностью образования полости и с возможностью поворота, согласно изобретению, нижняя стенка корпуса образована с внутренней полостью, в которой размещен закладной элемент, причем нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета, а верхняя стенка и боковая стенка образованы сиденьем табурета. Технический результат – расширение арсенала технических средств. 2 н.п. ф-лы, 3 ил.

Изобретение относится к полиграфической промышленности, в частности к конструкции книги, и обложки книги и может быть использовано при изготовлении книг широкого спектра использования.

Известна книга, содержащая обложку книги в виде корпуса с верхней, нижней и боковой стенками, размещенными относительно друг друга с образованием полости и с возможностью поворота, сброшюрованные листы печатного материала, размещенные в полости и скрепленные с возможностью их перелистывания и просмотра (RU 2245252 С1).

Известна также книга, содержащая обложку книги в виде корпуса с верхней, нижней и боковой стенками, размещенными относительно друг друга с образованием полости и с возможностью поворота, сброшюрованные листы печатного материала, размещенные в полости и скрепленные с возможностью их перелистывания и просмотра (RU 2104160 С1).

Известна обложка книги, содержащая корпус с верхней, нижней и боковой стенками, размещенными относительно друг друга с возможностью образования полости и с возможностью поворота (SU 21997 А1).

Известна также обложка книги, содержащая корпус с верхней, нижней и боковой стенками, размещенными относительно друг друга с возможностью образования полости и с возможностью поворота (SU 25617 А1).

Недостаток известных книг и обложек книг заключается в том, что они имеют ограниченные функциональные возможности.

Задача, на решение которой направлено заявляемое техническое решение, состоит в расширении арсенала технических средств определенного назначения, в частности создание новой конструкции книги и обложки книги с расширенными функциональными возможностями.

Технический результат, который может быть при этом получен, заключается в реализации указанного назначения – расширение арсенала технических средств определенного назначения, в частности создание новой конструкции книги и обложки книги с расширенными функциональными возможностями.

Сущность заявляемого устройства заключается в том, что в книге, содержащей обложку книги в виде корпуса с верхней, нижней и боковой стенками, размещенными относительно друг друга с образованием полости и с возможностью поворота, сброшюрованные листы печатного материала, размещенные в полости и скрепленные с возможностью их перелистывания и просмотра, согласно изобретению нижняя стенка корпуса образована с внутренней полостью, в которой размещен закладной элемент, причем нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета, а верхняя стенка, боковая стенка, полость и сброшюрованные листы печатного материала образованы сиденьем табурета.

Сущность заявляемого устройства заключается в том, что в обложке книги, содержащей корпус с верхней, нижней и боковой стенками, размещенными относительно друг друга с возможностью образования полости и с возможностью поворота, согласно изобретению нижняя стенка корпуса образована с внутренней полостью, в которой размещен закладной элемент, причем нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета, а верхняя стенка и боковая стенка образованы сиденьем табурета.

Именно предлагаемые исполнения конструкции книги и обложки книги обеспечивают расширение арсенала технических средств определенного назначения путем создания новой конструкции книги и обложки книги, которые позволяют вынести суждение о достижении указанного технического результата благодаря наличию новых конструктивных элементов, новым формам их выполнения и новой функциональной взаимосвязи между ними.

Сопоставительный анализ заявляемой книги с прототипом показывает, что заявляемый объект имеет общие признаки с прототипом:

обложка книги в виде корпуса с верхней, нижней и боковой стенками, размещенными относительно друг друга с образованием полости и с возможностью поворота;

сброшюрованные листы печатного материала, размещенные в полости и скрепленные с возможностью их перелистывания и просмотра.

Заявляемая книга отличается от прототипа новыми признаками:

нижняя стенка корпуса обложки книги образована с внутренней полостью, в которой размещен закладной элемент;

нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета;

верхняя стенка, боковая стенка, полость и сброшюрованные листы печатного материала образованы сиденьем табурета.

Сопоставительный анализ заявляемой обложки книги с прототипом показывает, что заявляемый объект имеет общие признаки с прототипом:

корпус с верхней, нижней и боковой стенками, размещенными относительно друг друга с возможностью образования полости и с возможностью поворота.

Заявляемая обложка книги отличается от прототипа новыми признаками:

нижняя стенка корпуса образована с внутренней полостью, в которой размещен закладной элемент;

нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета;

верхняя стенка и боковая стенка корпуса образованы сиденьем табурета.

Из приведенного перечня признаков заявляемой книги и обложки книги и решения поставленной задачи наглядно видно, что заявляемые технические решения представляют собой новую совокупность признаков, как сочетание известных и новых признаков, обеспечивающих получение нового технического результата, неизвестного на дату подачи заявки. Новый технический результат, который может быть получен при осуществлении изобретения, заключается в расширении арсенала технических средств путем создания новой конструкции книги и обложки книги.

Заявляемые объекты промышленно применимы, т.к. могут быть использованы в полиграфической промышленности и других отраслях народного хозяйства, где используются книги и обложки книг. Для изготовления книг и обложек книг могут быть использованы известные материалы (бумага, дерево, кожа, пластик и пр.), средства и методы, используемые при изготовлении книг и обложек книг. С использованием известных средств и методов действительно возможно осуществление изобретения в том виде, как оно охарактеризовано в формуле изобретения.

Технические решения заявляемых объектов соответствуют критерию “новизна”, т.к. они неизвестны из уровня техники на дату подачи заявки. Не известна из уровня техники совокупность существенных признаков заявляемых технических решений и их влияние на получение требуемого технического результата.

Технические решения заявляемых объектов соответствуют критерию “изобретательский уровень”, т.к. не выявлены решения, имеющие признаки, совпадающие с их отличительными признаками, и не обнаружена известность влияния отличительных признаков на получаемый технический результат. Между существенными признаками заявленных объектов и достигаемым техническим результатом существует причинно-следственная связь.

Таким образом, заявляемые технические решения – “Книга” и “Обложка книги” соответствуют всем критериям, предъявляемым к изобретению, и обеспечивают получение нового технического результата.

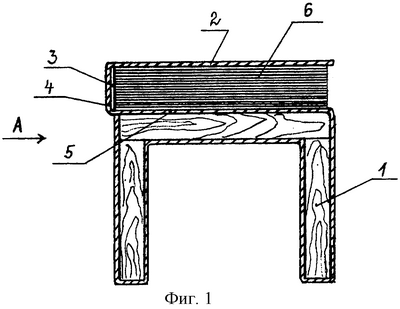

На фиг.1 показан общий вид книги в разрезе (вид спереди); на фиг.2 – вид А на фиг.1; на фиг.3 показан общий вид обложки книги в разрезе (вид спереди).

Книга содержит обложку книги в виде корпуса с верхней 2 (см. фиг.1), нижней 5 (см. фиг.1, 2) и боковой 4 стенками, размещенными относительно друг друга с образованием полости 3 и с возможностью поворота, сброшюрованные листы печатного материала 6, размещенные в полости 3 и скрепленные с возможностью их перелистывания и просмотра, причем нижняя стенка 5 корпуса образована с внутренней полостью (на фиг.1, 2 условно поз. не обозначена), в которой размещен закладной элемент 1, причем нижняя стенка 5, внутренняя полость и закладной элемент 1 образованы опорой или по форме опоры мебели для сиденья-табурета, а верхняя стенка 2, боковая стенка 4, полость 3 и сброшюрованные листы печатного материала 6 образованы сиденьем или по форме сиденья табурета. Корпус обложки книги образован из листового материала, преимущественно кожи натуральной или искусственной. Верхняя стенка 2 и боковая стенка 4 корпуса обложки книги содержат, по меньшей мере, один слой листового материала и могут содержать внутренние полости с закладными элементами или без таковых. Закладной элемент 1 выполнен преимущественно из дерева в виде сборочной единицы и может иметь произвольную геометрическую форму, например П-образную форму. Форма закладного элемента 1 определяет форму внутренней полости, где размещен закладной элемент 1, и форму нижней стенки 5. Нижняя стенка 5 является внешней границей внутренней полости. Если закладной элемент 1 выполнен, например, П-образной формы, то нижняя стенка 5 и внутренняя полость также преимущественно выполнены П-образной формы. Нижняя стенка 5 закреплена к закладному элементу 1 клеевой композицией или крепежными изделиями, например гвоздями или монтажными скобами. Сброшюрованные листы печатного материала 6 выполнены преимущественно из бумаги и скреплены друг с другом, а также с частями корпуса обложки книги, причем они размещены в полости 3 с возможностью замены или без таковой.

Обложка книги содержит корпус с верхней 2 (см. фиг.3), нижней 5 и боковой 4 стенками, размещенными относительно друг друга с возможностью образования полости и с возможностью поворота, причем нижняя стенка 5 корпуса образована с внутренней полостью (условно поз. не обозначена), в которой размещен закладной элемент 1, причем нижняя стенка 5, внутренняя полость и закладной элемент 1 образованы опорой мебели для сиденья-табурета, а верхняя стенка 2 и боковая стенка 4 образованы сиденьем табурета.

На фиг.3 пунктирными линиями показаны возможные положения верней стенки 2, боковой стенки 4 и их возможные взаимные положения относительно нижней стенки 5 и порядок образования полости (условно поз. не обозначена, т.к. боковая стенка 4 и верхняя стенка 2 введены во взаимодействие с частью нижней стенки 5 и указанной полости не видно). Основные элементы обложки книги описаны при описании книги.

В результате предложенных конструктивных выполнений отдельных деталей книги и обложки книги, а также их размещения относительно друг друга обеспечивается новая функциональная связь элементов книги и обложки книги, расширение функциональных возможностей заявленных объектов и достижение нового технического результата. Книга и обложка книги приобрели качественно новые потребительские свойства, не известные в технике.

Таким образом, заявляемые технические решения обеспечивают достижение поставленной задачи и получение нового технического результата.

Формула изобретения

1. Книга, содержащая обложку книги в виде корпуса с верхней, нижней и боковой стенками, размещенными относительно друг друга с образованием полости и с возможностью поворота, сброшюрованные листы печатного материала, размещенные в полости и скрепленные с возможностью их перелистывания и просмотра, отличающаяся тем, что нижняя стенка корпуса образована с внутренней полостью, в которой размещен закладной элемент, причем нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета, а верхняя стенка, боковая стенка, полость и сброшюрованные листы печатного материала образованы сиденьем табурета.

2. Обложка книги, содержащая корпус с верхней, нижней и боковой стенками, размещенными относительно друг друга с возможностью образования полости и с возможностью поворота, отличающаяся тем, что нижняя стенка корпуса образована с внутренней полостью, в которой размещен закладной элемент, причем нижняя стенка, внутренняя полость и закладной элемент образованы опорой мебели для сиденья-табурета, а верхняя стенка и боковая стенка образованы сиденьем табурета.

РИСУНКИ
