(54) КУСАЧКИ

(57) Реферат:

Изобретение относится к области инструментальной техники, в частности к медицинской технике, а именно к кусачкам для резки стальных спиц, пропущенных через костную ткань при лечении различного рода переломов с использованием дисков Илизарова. Кусачки содержат режущие элементы и связанные с ними ручки в виде двух рычагов. Рабочий конец одного рычага выполнен в виде втулки с продольным разрезом, образующим режущий элемент. Рабочий конец другого рычага выполнен в виде цилиндра с продольной прорезью, размещенного в полости втулки, образуя другой режущий элемент. Торцевые поверхности втулки и цилиндра с лицевой стороны выполнены ступенчатыми и лежат в одной плоскости. В результате обеспечивается упрощение конструкции, увеличение усилия резки и снижение деформации поперечного сечения разрезаемого материала в процессе резки. 7 ил.

Изобретение относится к области инструментальной техники, в частности к медицинской технике, а именно к кусачкам для резки стальных спиц, пропущенных через костную ткань при лечении различного рода переломов с использованием дисков Илизарова.

Известны кусачки для резки проволоки, содержащие рукоятки и размещенные в гнездах корпуса режущие элементы в виде брусков призматической формы (А.с. СССР №1276448 по кл. В23D 29/00 от 1986 г.).

Недостатком данного инструмента является сложность его конструкции, включающая большое количество взаимодействующих между собой элементов, и невозможность его использования для резки спиц круглого сечения при лечении переломов с использованием дисков Илизарова.

К кусачкам, применяемым для решения указанной задачи, предъявляется требование, заключающееся в том, чтобы деформация поперечного сечения спицы после резки была минимальной.

Это требование обуславливается тем, что при изъятии спицы, пропущенной через костную ткань, с деформацией поперечного сечения спицы после ее резки обычными кусачками, у пациента возникают острые болевые ощущения.

Чтобы свести эти болевые ощущения к минимуму, необходимо, чтобы форма поперечного сечения спицы после резки оставалась круглой.

Наиболее близким техническим решением по совокупности существенных признаков являются кусачки, содержащие режущие элементы и связанные с ними ручки в виде двух рычагов (А.С. СССР №1664551 по кл. В26В 13/00 от 23.07.91 г.). Недостатком данных кусачек является то, что усилие резания при использовании таких кусачек недостаточно для резки стальных спиц, а при увеличении усилия пользователем происходит деформация поперечного сечения спицы до недопустимых значений, препятствующих их использованию во время удаления спицы из костной ткани.

Задача, на решение которой направлено заявленное изобретение, заключается в упрощении конструкции, увеличении усилия резки и снижении деформации поперечного сечения разрезаемого материала в процессе резки.

Поставленная задача решается за счет того, что в кусачках, содержащих режущие элементы и связанные с ними ручки в виде двух рычагов, рабочий конец одного рычага выполнен в виде втулки с продольным разрезом, образующим режущий элемент, а рабочий конец другого рычага выполнен в виде цилиндра с продольной прорезью, размещенного в полости втулки, образуя другой режущий элемент, торцевая поверхность втулки и цилиндра с лицевой стороны выполнена ступенчатой, при этом торцевая поверхность втулки и цилиндра лежат в одной плоскости.

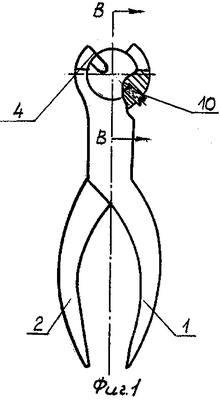

На фиг.1 представлен общий вид кусачек.

На фиг.2 – рычаг со втулкой на рабочем его конце.

На фиг.3 – рычаг с цилиндром на рабочем его конце.

На фиг.4 – вид А на фиг.3.

На фиг.5 – сечение В-В на фиг.1.

На фиг.6 – вид со спицей.

На фиг.7 – сечение Б-Б на фиг.6.

Кусачки содержат ручки, выполненные в виде двух рычагов 1 и 2, рабочий конец рычага 1 выполнен в виде втулки 3 с продольным разрезом, образуя режущие элементы в виде кромок 4. Рабочий конец рычага 2 выполнен в виде цилиндра 5 с продольной прорезью 6, образуя режущий элемент в виде кромки 7. Торцевая поверхность 8 втулки 3 с лицевой стороны выполнена ступенчатой, а торцевая поверхность 9 цилиндра 5 также выполнена ступенчатой, при этом торцевые поверхности 8 и 9 лежат в одной плоскости (фиг.5).

В собранном виде ручки скрепляются между собой винтом 10.

Кусачки работают следующим образом.

Конец перерезаемой спицы, вставленной в костную ткань, устанавливают в щель между режущими кромками при раздвинутых рычагах, и при нажатии на рычаги происходит перекусывание спицы. Выполнение тоцевых поверхностей втулки и цилиндра с лицевой стороны ступенчатыми и лежащими в одной плоскости позволяет располагать спицу вдоль этой плоскости с сохранением перпендикулярности оси спицы к оси втулки и цилиндра. Наличие ступеньки позволяет вставлять и фиксировать спицу между режущими кромками втулки и цилиндра.

Данные кусачки осуществляют резку спиц с небольшим усилием сжатия рычагов практически без изменения поперечного сечения спицы.

Кусачки просты по конструкции, содержат малое количество деталей и удобны в эксплуатации.

Формула изобретения

Кусачки, содержащие режущие элементы и связанные с ними ручки в виде двух рычагов, отличающиеся тем, что рабочий конец одного рычага выполнен в виде втулки с продольным разрезом, образующим режущий элемент, а рабочий конец другого рычага выполнен в виде цилиндра с продольной прорезью, размещенного в полости втулки с образованием другого режущего элемента, при этом торцевые поверхности втулки и цилиндра с лицевой стороны выполнены ступенчатыми и расположены в одной плоскости.
