Патент на изобретение №2305607

(54) ПНЕВМОВИБРАТОР

(57) Реферат:

Изобретение относится к вибрационной технике и может быть использовано в строительной индустрии, горной промышленности и в других отраслях. Устройство включает в себя корпус, размещенный в нем с зазором вибровозбудитель, содержащий основание, взаимодействующее с корпусом, ударник, связанный с основанием через эластичную диафрагму с образованием камеры прямого хода, систему газораспределения, упругие элементы обратного хода. Последние взаимодействуют одним концом с ударником, а другим концом – с опорой, которая установлена на ударнике с возможностью ограничения перемещения в сторону от ударника и упирания в корпус при наличии рабочей среды в камере прямого хода. В частном случае выполнения пневмовибратора система газораспределения состоит из каналов – канала выпуска, выполненного в установленном на основании патрубке, расположенного в ударнике канала подвода, который совмещен со ступенчатой полостью, и клапана, размещенного в последней с возможностью попеременного открывания одного из каналов – канала подвода или канала выпуска и перекрывания другого. Технический результат заключается в создании пневмовибратора, работоспособного в различных пространственных положениях, удобстве установки вибровозбудителя в корпус пневмовибратора. 1 з.п. ф-лы, 1 ил.

Изобретение относится к вибрационной технике и может быть использовано в строительной индустрии, горной промышленности и в других отраслях.

Известен пневмовибратор, включающий цилиндрический корпус, размещенный в последнем с радиальным зазором вибровозбудитель, состоящий из подводящей трубки и полого цилиндрического ударника, выполненного из резинового шланга с металлическими накладками на внешней поверхности, закрепленного между двумя фланцами и охватывающего подводящую трубку, заглушенную со стороны свободного конца и снабженную окнами, расположенными в полости ударника, при этом подводящая трубка и ударник установлены концентрично корпусу, ударник закреплен на трубке фланцами, а подводящая трубка неподвижно закреплена на корпусе и соединена с размещенным отдельно газораспределительным устройством в виде вращающейся пробки со сквозными каналами, которые выполнены с возможностью соединения полости ударника с источником рабочей среды или сообщения с атмосферой через подводящую трубку (Авторское свидетельство СССР №1535647, М. кл. В06В 1/18, опубл. 15.01.90. Бюл. №2).

Недостатками этого пневмовибратора являются неработоспособность при вертикальном положении корпуса и низкая эффективность вибрационного воздействия при его работе, так как усилием, возвращающим ударник в исходное положение, является его вес.

Известен также пневматический вибратор, включающий корпус, размещенный в последнем вибровозбудитель, содержащий основание, взаимодействующее с корпусом, ударник, связанный с основанием через эластичную диафрагму с образованием камеры прямого хода, систему газораспределения, посредством которой камера прямого хода соединена с источником рабочей среды, а в конце прямого хода и в начале обратного хода ударника сообщается с атмосферой, упругие элементы обратного хода, взаимодействующие одним концом с ударником, а другим концом с корпусом (Авторское свидетельство СССР №1447421, М. кл. В06В 1/18, опубл. 30.12.88. Бюл. №8).

Недостатками этого пневматического вибратора можно считать затруднения при установке вибровозбудителя в корпус пневматического вибратора, а также повышенный расход рабочей среды из-за постоянного соединения камеры прямого хода с источником рабочей среды.

Поэтому в основу заявляемого изобретения поставлена задача создания экономичного пневмовибратора, работоспособного в различных пространственных положениях, с наличием удобоустанавливаемости вибровозбудителя в корпус пневмовибратора.

Поставленная задача решается в пневмовибраторе, который как и известные, включает корпус, размещенный в последнем с зазором вибровозбудитель, содержащий основание, взаимодействующее с корпусом, ударник, связанный с основанием через эластичную диафрагму с образованием камеры прямого хода, систему газораспределения, посредством которой камера прямого хода соединяется с источником рабочей среды или сообщается с атмосферой, упругие элементы обратного хода, взаимодействующие одним концом с ударником. В отличие от известных в заявляемом пневмовибраторе упругие элементы обратного хода другим концом взаимодействуют с опорой, которая установлена на ударнике с возможностью ограничения перемещения в сторону от ударника и упирания в корпус при наличии рабочей среды в камере прямого хода. Система газораспределения пневмовибратора может иметь различные конструктивные исполнения. В одном из частных случаев выполнения экономичного пневмовибратора система газораспределения состоит из каналов – канала выпуска, выполненного в установленном на основании патрубке, расположенного в ударнике канала подвода, который совмещен со ступенчатой полостью, и клапана, размещенного в последней с возможностью попеременного открывания одного из каналов – канала подвода или канала выпуска и перекрывания другого.

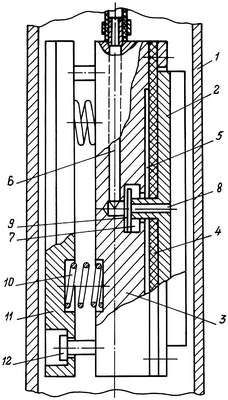

На чертеже схематически изображен пневмовибратор.

Пневмовибратор включает корпус 1, размещенный в последнем с зазором вибровозбудитель, содержащий основание 2, ударник 3, взаимодействующий с основанием 2 через эластичную диафрагму 4 с образованием камеры прямого хода 5, систему газораспределения, состоящую из канала подвода 6, совмещенного со ступенчатой полостью 7, канала выпуска 8 и клапана 9, размещенного в полости 7. С ударником 3 одним концом взаимодействуют упругие элементы обратного хода 10, которые другим концом взаимодействуют с опорой 11, установленной на ударнике 3 совместно с ограничителями 12, которые ограничивают перемещение опоры 11 в сторону от ударника 3.

Пневмовибратор работает следующим образом.

При отсутствии рабочей среды в камере 5 вибровозбудитель размещается с зазором в корпусе 1. При подаче рабочей среды в камеру 5 через канал 6 и полость 7 в начале прямого хода ударника 3 клапан 9 перекрывает канал 8, сохраняя доступ в камеру 5 через канал 6 и полость 7. Объем камеры 5 увеличивается, ударник 3 совместно с упругими элементами 10, опорой 11, зафиксированной ограничителями 12, перемещается до упирания опорой 11 в корпус 1. Далее сжимаются элементы 10, запасая энергию для обратного хода ударника 3, затем клапан 9 занимает другое устойчивое положение – перекрывается канал 6 и открывается канал 8, через который рабочая среда выпускается в атмосферу. Ударник 3 за счет силы инерции продолжает движение, отдавая энергию элементам 10, затем останавливается и меняет направление движения за счет запасенной энергии элементами 10. Происходит обратный ход ударника 3, к концу которого клапан 9 занимает исходное положение – перекрывается канал 8 и открывается канал 6. Затем цикл повторяется. При работе пневмовибратора опора 11 и основание 2 могут постоянно находится в контакте с корпусом 1 за счет остаточного давления рабочей среды в камере 5.

Таким образом видно, что предлагаемый пневмовибратор, включающий корпус, в котором размещен вибровозбудитель, содержащий упругие элементы обратного хода, обладает возможностью удобоустанавливаемости вибровозбудителя в корпус пневмовибратора и может эффективно работать в различных пространственных положениях.

Формула изобретения

1. Пневмовибратор, включающий корпус, размещенный в последнем с зазором вибровозбудитель, содержащий основание, взаимодействующее с корпусом, ударник, связанный с основанием через эластичную диафрагму с образованием камеры прямого хода, систему газораспределения, посредством которой камера прямого хода соединяется с источником рабочей среды или сообщается с атмосферой, упругие элементы обратного хода, взаимодействующие одним концом с ударником, отличающийся тем, что упругие элементы обратного хода другим концом взаимодействуют с опорой, которая установлена на ударнике с возможностью ограничения перемещения в сторону от ударника и упирания в корпус при наличии рабочей среды в камере прямого хода.

2. Пневмовибратор по п.1, отличающийся тем, что система газораспределения состоит из каналов – канала выпуска, выполненного в установленном на основании патрубке, расположенного в ударнике канала подвода, который совмещен со ступенчатой полостью, и клапана, размещенного в последней с возможностью попеременного открывания одного из каналов – канала подвода или канала выпуска и перекрывания другого.
