Патент на изобретение №2305406

(54) ПРОСТРАНСТВЕННЫЙ ТЕСТОМЕСИЛЬНЫЙ МЕХАНИЗМ

(57) Реферат:

Изобретение относится к машиностроению, а конкретно к механизмам, используемым в пищевой промышленности. Пространственный тестомесильный механизм состоит из гидроцилиндра возвратно-поступательного действия и тестомесильной лапы. Поршень со штоком гидроцилиндра выполнен за одно целое с уголковым рычагом, входящим со стойкой и с пространственным коромыслом в цилиндрические кинематические пары (четвертого класса), а пространственное коромысло, жестко соединенное с лапой тестомесильного механизма, соединено со стойкой через сферическую кинематическую пару (третьего класса). Изобретение позволяет повысить качество перемешивания теста и упростить конструкцию механизма. 1 ил.

Изобретение относится к машиностроению, а конкретно к механизмам, используемым в пищевой промышленности.

Известен шарнирно-рычажный механизм мешалки, в том числе тестомесилки [1, стр.583, механизм №886], в котором лопасть мешалки скользит по дну сферической чаши. Недостатком этого механизма является необходимость использования двух приводов: привода для движения лопасти и привода для вращения чаши.

Наиболее близким к предлагаемому механизму является четырехзвенный шарнирный механизм тестомесилки [1, стр.598, механизм №909], в котором точки лапы мешалки движутся по определенным траекториям внутри дежи (сосуда с тестом). Однако и этот механизм имеет существенный недостаток, заключающийся в том, что лапа мешалки может двигаться лишь в одной плоскости, а именно в плоскости вращения приводного кривошипа.

Задачей настоящего изобретения является устранение отмеченного недостатка, что достигается тем, что лапе месилки задается пространственное движение внутри дежи (сосуда с тестом).

Сущность предлагаемого пространственного тестомесильного механизма заключается в том, что предлагается пространственный трехзвенный тестомесильный механизм, включающий в себя гидроцилиндр возвратно-поступательного действия и тестомесильную лапу, в котором приводное звено в виде поршня со штоком гидроцилиндра выполняется за одно целое с уголковым рычагом, входящим со стойкой и с пространственным коромыслом в цилиндрические кинематические пары (четвертого класса), а пространственное коромысло, жестко соединенное с лапой тестомесильного механизма, соединяется со стойкой через сферическую кинематическую пару (третьего класса).

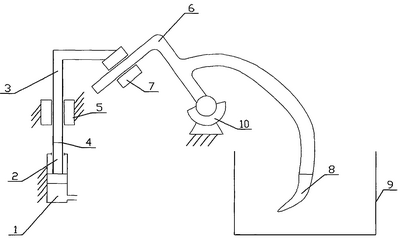

Общий вид предлагаемого пространственного тестомесильного механизма показан на чертеже.

Привод механизма состоит из гидроцилиндра 1 со штоком поршня 2, выполненным за одно целое с уголковым рычагом 3 с помощью жесткого соединения 4. Уголковый рычаг 3 входит со стойкой в цилиндрическую кинематическую пару (пару четвертого класса) 5 и с пространственным коромыслом 6 в цилиндрическую кинематическую пару 9 (пару четвертого класса) 7. Пространственное коромысло 6 жестко соединено с лапой тестомесителя 8, которая перемешивает тесто в дежи (сосуд с тестом) 9, соединено со стойкой через сферическую кинематическую пару (пару третьего класса) 10.

Работает механизм следующим образом. При подаче рабочего агента (жидкости) в поршневую, а затем и в штоковую полости гидроцилиндра 1 поршень со штоком 2 получит возвратно-поступательное движение и через жесткое соединение 4 штока с уголковым рычагом 3 передаст движение последнему (уголковому рычагу), который начинает перемещаться относительно оси цилиндрической кинематической пары 5. При этом уголковый рычаг вместе со штоком и поршнем 2 гидроцилиндра 1 получит дополнительное вращательное движение вокруг геометрической оси гидроцилиндра. От уголкового рычага 3 через цилиндрическую кинематическую пару 7 получит движение пространственное коромысло 6, а с ним и лапа тестомесителя 8.

Так как пространственное коромысло 6 соединено со стойкой через сферическую кинематическую пару 10, то и пространственное коромысло 6 и лапа 8 получат пространственное движение, а лапа 8 в дежи 9 будет перемешивать тесто во всех направлениях.

Известно, что подвижность пространственных механизмов определяется по формуле Малышева А.П., имеющей вид [2, стр.35, формула (2, 4)]

В этой формуле W означает скольким звеньям следует задать движение, чтобы все остальные звенья двигались вполне определенно;

n – число подвижных звеньев;

р₅, р₄, р₃, р₂, p₁ – число кинематических пар соответственно:

р₅ – пятого класса (одноподвижные), р₄ – четвертого класса (двухподвижные), р₃ – третьего класса (трехподвижные), р₂ – второго класса (четырехподвижные) p₁ – первого класса (пятиподвижные).

В предлагаемом механизме число подвижных звеньев два – это уголковый рычаг 3, выполненный за одно целое с поршнем гидроцилиндра 1, и пространственное коромысло 6 совместно с лапой 8, т.е. n=2, а кинематических пар всего три – это две цилиндрические пары четвертого класса между уголковым рычагом 3 со стойкой (пара 5) и с пространственным коромыслом 6 (пара 7), а также пространственное коромысло 6 со стойкой (пара 10), т.е. р₄=2, р₃=1.

По формуле (1) по приведенным значениям получим

W=62-42-31=1.

Отсюда следует, что предлагаемый пространственный тестомесильный механизм вполне работоспособен.

Источники информации

1. Артоболевский И.И. Механизмы современной техники, т 1. – М.: Машиностроение, 1970.

2. Артоболевский И.И. Теория механизмов и машин. – М.: Наука, 1975. 640 с.

Формула изобретения

Пространственный тестомесильный механизм, состоящий из гидроцилиндра возвратно-поступательного действия и тестомесильной лапы, при этом поршень со штоком гидроцилиндра выполнен за одно целое с уголковым рычагом, входящим со стойкой и с пространственным коромыслом в цилиндрические кинематические пары (четвертого класса), а пространственное коромысло, жестко соединенное с лапой тестомесильного механизма, соединено со стойкой через сферическую кинематическую пару (третьего класса).

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 07.03.2008

Извещение опубликовано: 10.11.2009 БИ: 31/2009
