Патент на изобретение №2305240

(54) СУШИЛКА КИПЯЩЕГО СЛОЯ

(57) Реферат:

Изобретение относится к технике сушки дисперсных материалов и может быть использовано в микробиологической, пищевой, химической и других отраслях промышленности. Это достигается тем, что в сушилке кипящего слоя, содержащей загрузочное устройство влажного материала со шнековым питателем, сушильную камеру, нагреватель, вентилятор и систему очистки отработанного воздуха, в верхней части камеры сушки смонтирован вентилятор с двигателем, а дно продуктовой емкости сушильной камеры представляет собой перфорированную поверхность, которая покрыта металлической сеткой из нержавеющей стали с тончайшими отверстиями, а над продуктовой емкостью расположен фильтр, который встряхивается после окончания процесса сушки вручную или автоматическим приспособлением, а воздух подается под перфорированную поверхность через воздушный нагреватель и фильтр. Технический результат – повышение производительности сушки. 1 ил.

Изобретение относится к технике сушки дисперсных материалов и может быть использовано в микробиологической, пищевой, химической и других отраслях промышленности.

Наиболее близким техническим решением к заявляемому объекту является сушилка по а.с. СССР №553424, F26В 17/10, 1975 г., содержащая загрузочный бункер влажного материала со шнековым питателем, сушильную камеру с опорной решеткой, топку со смесительной камерой, турбогазодувку и систему очистки отработанного воздуха (прототип).

Недостаток прототипа – сравнительно невысокая производительность сушки конечного продукта.

Технический результат – повышение производительности сушки.

Это достигается тем, что в сушилке кипящего слоя, содержащей загрузочное устройство влажного материала со шнековым питателем, сушильную камеру, нагреватель, вентилятор и систему очистки отработанного воздуха, в верхней части камеры сушки смонтирован вентилятор с двигателем, а дно продуктовой емкости сушильной камеры представляет собой перфорированную поверхность, которая покрыта металлической сеткой из нержавеющей стали с тончайшими отверстиями, а над продуктовой емкостью расположен фильтр, который встряхивается после окончания процесса сушки вручную или автоматическим приспособлением, а воздух подается под перфорированную поверхность через воздушный нагреватель и фильтр.

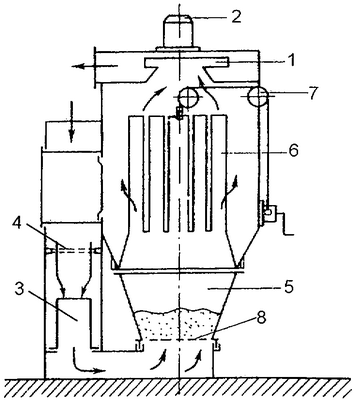

На чертеже показана схема сушилки кипящего слоя.

Сушилка кипящего слоя содержит сушильную камеру, в верхней части которой смонтирован вентилятор 1 с двигателем 2. Дно продуктовой емкости 5 сушильной камеры представляет собой перфорированную поверхность 8, которая покрыта металлической сеткой из нержавеющей стали с тончайшими отверстиями. Расположенный над продуктовой емкостью фильтр 6 предотвращает унос потоком воздуха частичек даже тончайшего помола. Фильтр стряхивается после окончания процесса сушки вручную или автоматическим приспособлением 7, при этом отдельные частички снова оседают в продуктовой емкости 5. Воздух подается под перфорированную поверхность 8 через воздушный нагреватель 3 и фильтр 4.

Пыль, образующаяся в процессе сушки, может быть уловлена также в системе пылеочистки, которая может быть выполнена (не показано) из акустической установки, оптимальными параметрами которой для звуковой обработки среднедисперсной пыли являются: уровень звукового давления 140 дБ и более, частота колебательного движения 900 Гц, концентрация пыли в воздушном потоке не менее 2 г/м³, время озвучивания 1,5…2 с, и циклона, бункер которого связан с емкостями для высушенного материала. Акустическая установка в этом случае подсоединяется к выхлопному патрубку вентилятора 1, а ее выход подсоединяется ко входу циклона. При этом рукавный фильтр может быть демонтирован, что существенно увеличит высоту кипящего слоя и производительность установки в целом.

Сушилка кипящего слоя работает следующим образом.

Принцип действия сушилки состоит в том, что гранулированный или пылевидный продукт воздушным потоком взрыхляется и переводится во взвешенное состояние. Необходимый для этого воздушный поток создается смонтированным на верхней части аппарата вентилятором 1, который приводится в действие непосредственно от мотора 2. Засасываемый снаружи или из рабочего помещения воздух подается сначала в воздушный нагреватель 3, где нагревается до требуемой температуры. Одновременно производится фильтрование воздуха от находящихся в нем посторонних частиц при помощи фильтра 4, затем поток горячего воздуха проходит снизу вверх через находящийся в продуктовой емкости материал и в кратчайший срок отнимает у него влагу. Дно продуктовой емкости 5 представляет собой перфорированную поверхность 8, которая покрыта металлической сеткой из нержавеющей стали с тончайшими отверстиями. В зависимости от выбора конструкции дна и скорости движения воздушного потока можно увеличивать или уменьшать ожижение материала. Расположенный над продуктовой емкостью фильтр 6 предотвращает увлечение потоком воздуха частичек даже тончайшего помола. Фильтр стряхивается после окончания процесса сушки вручную или автоматическим приспособлением 7, при этом отдельные частички снова оседают в продуктовой емкости.

Пыль, образующаяся в процессе сушки, может быть уловлена также в системе пылеочистки, которая может быть выполнена (не показано) из акустической установки, оптимальными параметрами которой для звуковой обработки среднедисперсной пыли являются: уровень звукового давления 140 дБ и более, частота колебательного движения 900 Гц, концентрация пыли в воздушном потоке не менее 2 г/м³, время озвучивания 1,5…2 с, и циклона, бункер которого связан с емкостями для высушенного материала. Акустическая установка в этом случае подсоединяется к выхлопному патрубку вентилятора 1, а ее выход подсоединяется ко входу циклона. При этом рукавный фильтр может быть демонтирован, что существенно увеличит высоту кипящего слоя и производительность установки в целом.

Предложенная установка предназначена для сушки продуктов в химико-фармацевтической промышленности.

Формула изобретения

Сушилка кипящего слоя, содержащая загрузочное устройство влажного материала со шнековым питателем, сушильную камеру, дно продуктовой емкости которой представляет собой перфорированную поверхность, которая покрыта металлической сеткой с отверстиями, а над продуктовой емкостью расположен фильтр, который встряхивается приспособлением, воздух подается под перфорированную поверхность через воздушный нагреватель, вентилятор, отличающаяся тем, что сушилка содержит систему очистки отработанного воздуха, а вентилятор с двигателем смонтирован в верхней части камеры сушки, перфорированная поверхность дна продуктовой емкости сушильной камеры покрыта металлической сеткой из нержавеющей стали, а фильтр встряхивается после окончания процесса сушки вручную или автоматическим приспособлением, при этом воздух подается под перфорированную поверхность через воздушный нагреватель и фильтр.

РИСУНКИ
