Патент на изобретение №2305193

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Предложена тепловая электрическая станция, содержащая несколько паровых котлов и турбин, связанных между собой паропроводами острого пара, по меньшей мере, одну турбину, связанную паропроводом отработавшего пара с поверхностным конденсатором, в которой, по меньшей мере, на одной из турбин станции поверхностный конденсатор включен по охлаждающей среде в воздуховод, подключенный к всасывающим патрубкам дутьевых вентиляторов нескольких котлов. Изобретение позволяет обеспечить повышение экономичности тепловой электрической станции путем снижения потерь теплоты отработавшего пара, а также путем снижения капитальных и энергетических затрат на сооружение и эксплуатацию устройств для охлаждения отработавшего пара. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Недостатком аналога и прототипа являются пониженная экономичность тепловых электростанций вследствие потерь теплоты отработавшего пара с охлаждающей водой.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции путем снижения потерь теплоты отработавшего пара, а также путем снижения капитальных и энергетических затрат на сооружение и эксплуатацию устройств для охлаждения отработавшего пара.

Для достижения указанного технического результата предложена тепловая электрическая станция, содержащая несколько паровых котлов и турбин, связанных между собой паропроводами острого пара, по меньшей мере, одну турбину, связанную паропроводом отработавшего пара с поверхностным конденсатором.

Особенность заключается в том, что по меньшей мере на одной из турбин станции поверхностный конденсатор включен по охлаждающей среде в воздуховод, подключенный к всасывающим патрубкам дутьевых вентиляторов нескольких котлов.

Новая совокупность признаков тепловой электрической станции позволяет повысить экономичность тепловой электрической станции путем снижения потерь теплоты отработавшего пара, а также путем снижения капитальных и энергетических затрат на сооружение и эксплуатацию устройств для охлаждения отработавшего пара.

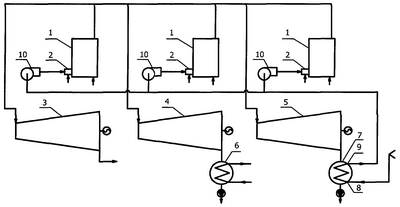

На чертеже изображена схема новой тепловой электрической станции.

Станция содержит паровые котлы 1 с горелками 2, каждый из которых связан паропроводом острого пара с соответствующей ему турбиной 3, 4 и 5, турбина 3 связана паропроводом технологического отбора с внешним потребителем, турбина 4 соединена паропроводом отработавшего пара с водяным конденсатором 6, турбина 5 соединена паропроводом отработавшего пара с воздушным конденсатором 7, который имеет воздухозаборные 8 и воздухоотводящие 9 отверстия, воздухоотводящие отверстия воздушного конденсатора 7 соединены со всасывающими патрубками дутьевых вентиляторов 10 котлов 1.

Работа тепловой электрической станции осуществляется следующим образом.

В котлы 1 через горелки 2 подают топливо и воздух, вырабатываемый в котлах пар направляют в турбины 3, 4, 5. Пар, отработавший в турбине 3, отводят внешнему потребителю, пар, отработавший в турбине 4, конденсируют в водяном конденсаторе 6, пар, отработавший в турбине 5, конденсируют в воздушном конденсаторе 7. Основной конденсат турбин через систему регенерации турбин возвращают в котлы. Воздух, необходимый для работы котлов 1, пропускают дутьевыми вентиляторами 10 через воздушный конденсатор 7 турбины 5 и подают по воздуховодам в топки котлов 1.

Таким образом, схема новой тепловой электрической станции позволяет возвращать теплоту отработавшего пара, по меньшей мере, одной из турбин в цикл станции, а также позволяет снизить нагрузку водяной системы охлаждения конденсаторов турбин, т.е. позволяет повысить экономичность тепловой электрической станции путем снижения потерь теплоты в окружающую среду и путем снижения капитальных и энергетических затрат на водяную систему охлаждения отработавшего пара.

Формула изобретения

Тепловая электрическая станция, содержащая несколько паровых котлов и турбин, связанных между собой паропроводами острого пара, по меньшей мере, одну турбину, связанную паропроводом отработавшего пара с поверхностным конденсатором, отличающаяся тем, что, по меньшей мере, на одной из турбин станции поверхностный конденсатор включен по охлаждающей среде в воздуховод, подключенный к всасывающим патрубкам дутьевых вентиляторов нескольких котлов.
