Патент на изобретение №2304869
|
||||||||||||||||||||||||||
(54) ПЕРЕМЕШИВАЮЩЕЕ УСТРОЙСТВО К ПОГРУЗЧИКУ ПОЛУЖИДКОГО НАВОЗА
(57) Реферат:
Перемешивающее устройство к погрузчику полужидкого навоза включает установленный на штанге насос с приводом, заправочным и дополнительными рукавами с перемешивающими насадками. Перемешивающие насадки расположены перед насосом в зоне забора навоза под углом по касательным к его горловине, таким образом, что выходящие потоки создают ускоренное перемещение навозной массы, позволяющее создавать гомогенную среду в зоне забора ее насосом. Система задвижек обеспечивает работу насоса в режимах перемешивания и погрузки. Предложенное устройство позволит повысить производительность погрузчика полужидкого навоза за счет стабилизации процесса перемешивания полужидкого навоза в зоне забора насосом. 3 ил.
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для погрузки полужидких органических удобрений. Известен погрузчик полужидкого навоза /1/, включающий раму, на которой установлены напорная магистраль с насосом, загрузочный трубопровод и средство перемешивания навоза. Недостатком данного погрузчика является повышенная металлоемкость и невозможность забора навоза из прифермского навозоприемника. Известен заправщик жидких органических удобрений /2/, включающий раму, насос, установленный на штанге, шарнирно связанной с рамой, заправочный рукав и дополнительный рукав, снабженный насадкой для перемешивания удобрений, имеющий возможность поворота в горизонтальной и вертикальной плоскостях. Недостаток данного устройства заключается в том, что оно малоэффективно при перемешивании и погрузке полужидкого навоза, обладающего высокой вязкостью и малой текучестью, что приводит к снижению производительности. Наиболее близким по технической сущности к предлагаемому изобретению является перемешивающее устройство к заправщику жидких удобрений /3/, включающее установленный на штанге насос с приводом, заправочный рукав и дополнительный рукав с перемешивающей насадкой, которая имеет привод для совершения ею возвратно-поступательного движения и механизм поворота насадки относительно оси. Недостатком данного перемешивающего устройства является невозможность перемешивания навоза в зоне забора его насосом, что приводит к снижению производительности погрузчика. Задача предлагаемого изобретения – повышение производительности погрузчика полужидкого навоза за счет стабилизации процесса перемешивания полужидкого навоза в зоне забора насосом. Для решения поставленной задачи предлагается перемешивающее устройство к погрузчику полужидкого навоза, включающее установленный на штанге насос с приводом, заправочным и дополнительными рукавами с перемешивающими насадками, которые расположены перед насосом под углом по касательным к его горловине, при этом система задвижек обеспечивает работу насоса в режимах перемешивания и погрузки. Предлагаемое перемешивающее устройство к погрузчику полужидкого навоза поясняется чертежами. На фиг.1 схематично изображена схема работы перемешивающего устройства в режиме гомогенизации. На фиг.2 схематично изображена схема работы перемешивающего устройства в режиме погрузки. На фиг.3 схематично изображено перемешивающее устройство к погрузчику полужидкого навоза. Устройство включает в себя штангу 1, установленный на ней насос 2 с приводом, заправочный рукав 3, дополнительные рукава 4 с перемешивающими насадками 5, систему задвижек 6, 7. Перемешивающее устройство к погрузчику полужидкого навоза работает следующим образом. С помощью системы задвижек 6, 7 устройство переводят в режим перемешивания, для этого задвижку 7 открывают, а задвижку 6 закрывают, включают привод насоса 2. При работе насоса 2 происходит забор массы из навозохранилища, ее измельчение, перемешивание и подача по дополнительным рукавам 4 к перемешивающим насадкам 5. При выходе из насадок 5 создаются потоки с ускоренным перемещением навозной массы, позволяющие перемешивать навоз и создавать гомогенную массу в зоне забора его насосом. После завершения процесса перемешивание навоза в зоне забора с помощью системы задвижек 6, 7 устройство переводят в режим погрузки, для чего задвижку 6 открывают, а задвижку 7 закрывают. При этом происходит забор насосом однородной массы и подача ее в емкость технологической машины. Использование предлагаемого устройства для погрузки полужидкого навоза позволяет повысить производительность погрузчика за счет создания однородной гомогенной массы в зоне забора насосом. Источники информации 1. Патент RU 2048080, А01К 1/01, БИ №32, 20.11.95 г. 2. А. св. СССР 414957, А01С 3/04, БИ №6, 1974 г. 3. AC 1055368, МПК3 А01С 3/04, БИ №43, 1983 г. – Прототип.
Формула изобретения
Перемешивающее устройство к погрузчику полужидкого навоза, включающее установленный на штанге насос с приводом, заправочным и дополнительными рукавами с перемешивающими насадками, отличающееся тем, что перемешивающие насадки расположены перед насосом в зоне забора навоза под углом по касательным к его горловине, при этом система задвижек обеспечивает работу насоса в режимах перемешивания и погрузки.

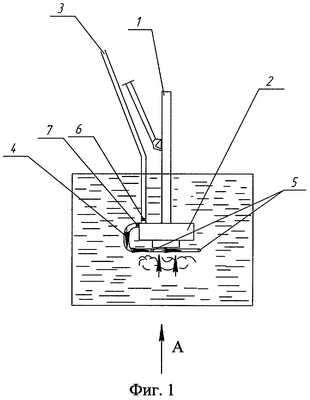

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 07.02.2008
Извещение опубликовано: 27.09.2009 БИ: 27/2009
|
||||||||||||||||||||||||||
