Патент на изобретение №2304685

(54) БУРОВОЙ СТАНОК

(57) Реферат:

Изобретение относится к буровой технике, а именно к сверхлегким, легко переносимым буровым станкам. Обеспечивает упрощение конструкции при одновременном облегчении станка. Буровой станок включает раму, шарнирно скрепленную с рамой опору, установленную с возможностью установочного перемещения мачту с направляющими, и стопорное устройство мачты относительно опоры, взаимодействующую с направляющими каретку, механизм перемещения каретки и скрепленный с кареткой вращатель. Каретка вращателя выполнена с возможностью фиксации с опорой для обеспечения возможности перемещения мачты относительно опоры посредством механизма перемещения каретки. 7 ил.

Изобретение относится к технике бурения скважин, преимущественно к сверхлегким, легко переносимым буровым станкам.

Известен буровой станок, включающий раму, шарнирно скрепленную с рамой опору, установленную с возможностью установочного перемещения мачту с направляющими, и стопорное устройство мачты относительно опоры, взаимодействующую с направляющими каретку, механизм перемещения каретки и скрепленный с кареткой вращатель [1].

Опора в известном устройстве предназначена для осуществления поворота мачты с механизмом перемещения каретки для осуществления необходимого угла бурения и продольного перемещения мачты, в том числе до упора в грунт в рабочем положении.

Однако известное техническое решение имеет следующий недостаток. Для перемещения мачты требуется отдельный привод (гидроцилиндр), что усложняет и утяжеляет конструкцию.

Технический результат, для достижения которого направлено данное техническое решение, заключается в упрощении конструкции при одновременном облегчении станка.

Указанный результат достигается за счет того, что буровой станок включает раму, шарнирно скрепленную с рамой опору, установленную с возможностью установочного перемещения мачту с направляющими, и стопорное устройство мачты относительно опоры, взаимодействующую с направляющими каретку, механизм перемещения каретки и скрепленный с кареткой вращатель, каретка вращателя выполнена с возможностью фиксации с опорой для обеспечения возможности перемещения мачты относительно опоры посредством механизма перемещения каретки.

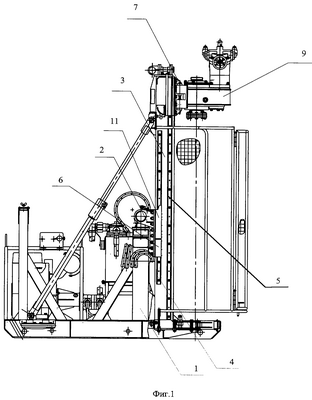

На фиг.1 представлено заявляемое устройство, на фиг.2-4 – устройство в рабочем положении (каретка отсоединена от опоры), на фиг.5-6 – положение устройства, при котором возможно перемещение мачты (каретка соединена с опорой), на фиг.7 – вид Д.

Буровой станок включает раму 1, шарнирно скрепленную с рамой опору 2, установленную с возможностью установочного перемещения мачту 3 с направляющими 4, 5, и стопорное устройство 6 мачты относительно опоры, взаимодействующую с направляющими 5 каретку 7, механизм 8 перемещения каретки 7 и скрепленный с кареткой вращатель 9. Буровой станок снабжен устройством 10 для фиксации каретки с опорой. Между мачтой 3 и опорой 2 размещено устройство 11 для обеспечения скольжения мачты.

Опора закреплена шарнирно на раме станка, что позволяет осуществлять продольный и поперечный поворот мачты для бурения вертикальных и наклонных скважин. Перемещение мачты относительно опоры осуществляют посредством механизма перемещения каретки при скреплении каретки 8 и опоры 2 посредством устройства 10 фиксации каретки с опорой.

Устройство 10 фиксации каретки с опорой может быть выполнено в виде пальца 12, размещенного в проушины 13 и 14 соответственно каретки и опоры.

Устройство 11 для обеспечения скольжения мачты может быть выполнено в виде размещенной в нижней части опоры накладки 15 и прижимной планки 16, которые стягивают шпильками 17 через регулировочную прокладку 18 (она обеспечивает минимальный зазор около 0,7 мм). Этим обеспечивают скольжение мачты 3 при ее перемещении относительно опоры 2 (фиг.4). Аналогичным образом может быть выполнено и стопорное устройство, однако в этом случае прокладку не ставят, чем обеспечивают жесткое крепление опоры 2 к мачте 3.

При перемещении мачты 3 относительно опоры 2 шпильки 17 должны быть прослаблены.

Собственно перемещение мачты вверх и вниз осуществляют фиксированием каретки вращателя и опоры 2 пальцем 12 через проушины 13 каретки вращателя и 14 опоры при подаче вращателя вверх или вниз.

Стопорное устройство облегчает фиксацию и торможение мачты в рабочем положении.

Таким образом, данное техническое решение позволит:

1. Упростить конструкцию;

2. Облегчить и удешевить станок.

Источник информации

1. Проспект фирмы IPC, станок Drill 830B, 08.05.2005.

Формула изобретения

Буровой станок, включающий раму, шарнирно скрепленную с рамой опору, установленную с возможностью установочного перемещения мачту с направляющими, и стопорное устройство мачты относительно опоры, взаимодействующую с направляющими каретку, механизм перемещения каретки и скрепленный с кареткой вращатель, отличающийся тем, что каретка вращателя выполнена с возможностью фиксации с опорой для обеспечения возможности перемещения мачты относительно опоры посредством механизма перемещения каретки.
