Патент на изобретение №2304684
|
||||||||||||||||||||||||||
(54) УДАРНЫЙ МЕХАНИЗМ БУРОВОГО СТАНКА
(57) Реферат:
Изобретение относится к технике бурения скважин, преимущественно к буровым станкам. Техническим результатом является повышение КПД устройства и увеличение энергии удара. Достигается тем, что ударный механизм бурового станка включает скрепленный с мачтой станка корпус, привод, вал привода, скрепленный с валом привода рычаг подъема, подъемный ролик, размещенная на подъемном ролике гибкая связь, на валу привода размещено с возможностью вращения относительно последнего водило с упором, причем подъемный ролик соединен с водилом, а упор водила выполнен с возможностью взаимодействия с рычагом подъема. 4 ил.

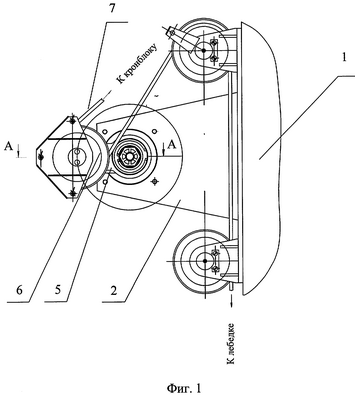

Изобретение относится к технике бурения скважин, преимущественно к буровым станкам. Известен ударный механизм бурового станка, включающий корпус, привод, вал привода, скрепленный с валом привода рычаг подъема, подъемный ролик, размещенная на подъемном ролике гибкая связь [1]. Однако известное техническое решение имеет невысокое КПД и не обеспечивает достаточно большую энергию удара. Технический результат, для достижения которого направлено данное техническое решение, повышение КПД устройства и увеличение энергии удара. Указанный результат достигается за счет того, что ударный механизм бурового станка, включающий корпус, привод, вал привода, скрепленный с валом привода рычаг подъема, ролик, размещенная на ролике гибкая связь, снабжен размещенным на валу привода с возможностью вращения относительно последнего водилом с упором, причем подъемный ролик соединен с водилом, а упор водила выполнен с возможностью взаимодействия с подъемным рычагом. На фиг.1 представлено заявляемое устройство, на фиг.2, 3 – разрезы А-А, Б-Б, на фиг.4 приведена схема, поясняющая работу ударного механизма. Ударный механизм бурового станка включает скрепленный с мачтой 1 станка корпус 2, привод 3, вал 4 привода, скрепленный с валом 4 привода рычаг 5 подъема, подъемный ролик 6, размещенная на подъемном ролике 6 гибкая связь 7. На валу 4 привода размещено с возможностью вращения относительно последнего водило 8 с упором 9, причем подъемный ролик 6 соединен с водилом 8, а упор 9 водила 8 выполнен с возможностью взаимодействия с рычагом 5 подъема. При вращении привода 3 рычаг подъема начинает вращаться и захватывает упор 9 водила 8 (положение 1 на фиг.4), и поднимает его в верхнее вертикальное положение (положение 2). При этом связанный с гибкой связью 7 рабочий инструмент (на чертеже не показан) поднимается вверх. Затем, когда рычаг подъема 5 достигает наклонного положения (положение 3), упор с водилом и подъемным роликом падает вниз, отрываясь от рычага. При этом гибкая связь 7 ослабляется, и связанный с гибкой связью рабочий инструмент падает и собственным весом наносит удар. Таким образом, данное техническое решение позволит – повысить КПД устройства; – увеличить энергию удара. Источники информации 1. Проспект Фирмы Nordmeyer, DSB 2/7, 2/10, 05.2001
Формула изобретения
Ударный механизм бурового станка, включающий корпус, привод, вал привода, скрепленный с валом привода рычаг подъема, подъемный ролик, размещенная на подъемном ролике гибкая связь, отличающийся тем, что он снабжен размещенным на валу привода с возможностью вращения относительно последнего водилом с упором, причем подъемный ролик соединен с водилом, а упор водила выполнен с возможностью взаимодействия с рычагом подъема.
