Патент на изобретение №2304556

(54) ТЯГОВО-НЕСУЩИЙ ОРГАН ПЛАСТИНЧАТОГО КОНВЕЙЕРА

(57) Реферат:

Изобретение относится к оборудованию для горной промышленности. Техническим результатом является снижение затрат металла на изготовление соединительных элементов, ускорение монтажных и демонтажных работ и упрощение конструкции тягово-несущего органа пластинчатого конвейера. Для этого орган включает закрепленные на ходовых роликах пластины с соединительными элементами и круглозвенную цепь. При этом соединительные элементы выполнены в виде двух направляющих пластин, крепежного пальца и скобы, огибающей горизонтальные звенья цепи, а концы вертикальных звеньев расположены между направляющими пластинами. 2 ил.

Изобретение относится к оборудованию для горной промышленности.

Наиболее близким по технической сущности и достигаемому эффекту является тягово-несущий орган пластинчатого конвейера, включающий закрепленные на ходовых роликах пластины с соединительными элементами и круглозвенную цепь. [А.С. 442307, опубликовано 05.09.74, бюллетень №33.]

Недостатки прототипа – высокая металлоемкость, длительность монтажных и демонтажных работ, сложность изготовления соединительных элементов.

Техническая задача изобретения – снижение затрат металла на изготовление соединительных элементов, ускорение монтажных и демонтажных работ и упрощение конструкции тягово-несущего органа пластинчатого конвейера.

Техническая задача достигается тем, что в тягово-несущем органе пластинчатого конвейера, включающем закрепленные на ходовых роликах пластины с соединительными элементами и круглозвенную цепь, новым является то, что соединительные элементы выполнены в виде двух направляющих пластин, крепежного пальца и скобы, огибающей горизонтальные звенья цепи, а концы вертикальных звеньев расположены между направляющими пластинами.

Технический результат заключается в снижении затрат металла на изготовление соединительных элементов, ускорении монтажных и демонтажных работ и упрощении конструкции тягово-несущего органа пластинчатого конвейера.

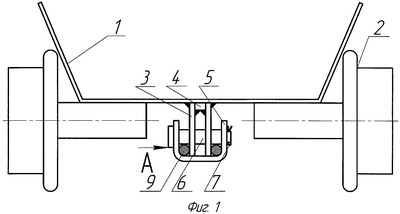

Тягово-несущий орган пластинчатого конвейера представлен на фиг.1; на фиг.2 – вид по стрелке А на фиг.1.

Тягово-несущий орган пластинчатого конвейера состоит из пластин 1, прикрепленных к траверсам ходовых роликов 2. Снизу к пластине прикреплены соединительные элементы в виде двух направляющих пластин 3, бруска 4, а также скобы 5, соединенные крепежным пальцем 6 и шплинтом 7. Концы вертикальных звеньев 8 расположены в пазах между пластинами 3, которые являются направляющими цепи. 9 – горизонтальное звено цепи.

Тягово-несущий орган работает следующим образом. На конвейер помещается груз. Включается электропривод (не показан), при этом круглозвенная цепь начинает перемещаться, т.к. горизонтальные звенья цепи 7 зафиксированы скобой 5, крепежным пальцем 6 и направляющими пластинами 3, приваренными к пластине 1, и, соответственно, перемещают груз.

Предложенный тягово-несущий орган позволяет: уменьшить затраты металла на изготовление соединительных элементов, ускорить время монтажных и демонтажных работ и упростить конструкцию тягово-несущего органа пластинчатого конвейера.

Формула изобретения

Тягово-несущий орган пластинчатого конвейера, включающий закрепленные на ходовых роликах пластины с соединительными элементами и круглозвенную цепь, отличающийся тем, что соединительные элементы выполнены в виде двух направляющих пластин, крепежного пальца и скобы, огибающей горизонтальные звенья цепи, а концы вертикальных звеньев расположены между направляющими пластинами.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.02.2008

Извещение опубликовано: 27.08.2009 БИ: 24/2009
