Патент на изобретение №2304544

(54) ГЛУБОКОВОДНЫЙ АППАРАТ

(57) Реферат:

Изобретение относится к подводному судостроению, в частности к глубоководным аппаратам (ГА). ГА имеет прочный корпус, аккумуляторную батарею и исполнительные электромеханизмы, установленные вне прочного корпуса, и коммутационную, защитную и электрораспределительную аппаратуру, установленную вне прочного корпуса в отдельном контейнере. Контейнер связан управляющими электрокабелями с пультом управления оператора аппарата, установленным в прочном корпусе, и силовыми электрокабелями – с исполнительными механизмами. Достигается повышение безопасной эксплуатации ГА, уменьшение веса прочного корпуса. 1 ил.

Изобретение относится к подводному судостроению, в частности к глубоководным аппаратам (ГА).

Известны конструкции современных глубоководных аппаратов, в которых в максимально возможной степени используется погружное оборудование, устанавливаемое вне прочного корпуса.

В качестве погружного электрооборудования используются аккумуляторные батареи, приводные электродвигатели движительно-рулевого комплекса, электронасосов и другие электропотребители. Применение погружного оборудования, устанавливаемого вне прочного корпуса, позволяет уменьшить объем прочного корпуса ГА, уменьшить его водоизмещение, что, в свою очередь, позволяет уменьшить водоизмещение судов-носителей ГА, уменьшить грузоподъемность их спуско-подъемных средств и, в конечном итоге, снизить стоимость комплекса «Судно-носитель – ГА».

Однако коммутационная, защитная и электрораспределительная аппаратура и средства управления ею устанавливаются внутри прочного корпуса, что приводит к необходимости установки большого количества кабельных вводов в прочном корпусе для обеспечения электрических связей аккумуляторной батареи с коммутационной, защитной и электрораспределительной аппаратурой и подачи электропитания от электрораспределительной аппаратуры к электропотребителям, установленным вне прочного корпуса.

Кабельные вводы, устанавливаемые на прочном корпусе, увеличивают массу корпуса и являются элементами потенциальной опасности (при их аварийной разгерметизации возможно поступление забортной воды внутрь прочного корпуса).

Целью предлагаемого изобретения является создание конструкции глубоководного аппарата, не имеющего кабельных вводов в прочном корпусе для силовых кабелей, в котором коммутационная, защитная и электрораспределительная аппаратура установлена вне прочного корпуса в отдельном контейнере, который связан с прочным корпусом только слаботочными электрокабелями с аппаратурой контроля и управления ею, установленной в прочном корпусе аппарата, а силовые электрокабели для питания электропотребителей связывают контейнер с аккумуляторной батареей и непосредственно с электропотребителями, установленными вне прочного корпуса.

Слаботочные управляющие кабели имеют значительно меньшее сечение и, соответственно, меньший диаметр, вес и высокую надежность кабельных вводов.

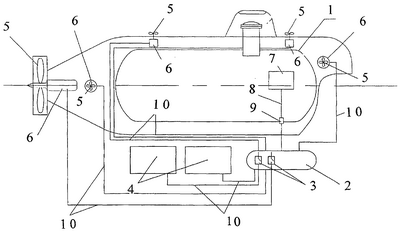

Схема предлагаемого ГА представлена на чертеже.

ГА имеет прочный корпус 1, контейнер 2 с коммутационно-защитной и электрораспределительной аппаратурой 3, аккумуляторную батарею 4, движительно-рулевой комплекс 5 с приводом от погружных электродвигателей 6.

Внутри прочного корпуса установлена аппаратура управления и контроля коммутационно-защитной и электрораспределительной аппаратурой 7, связанной управляющими кабелями 8 через кабельный ввод 9 в прочном корпусе 1 с контейнером 2, который в свою очередь связан силовыми электрокабелями 10 с аккумуляторной батареей и приводными электродвигателями движительно-рулевого комплекса.

Таким образом, достигается исключение из конструкции ГА кабельных вводов для прохода силовых кабелей через прочный корпус аппарата, что повышает безопасность эксплуатации ГА и позволяет уменьшить вес прочного корпуса, водоизмещение и стоимость ГА.

Формула изобретения

Глубоководный аппарат, имеющий прочный корпус, исполнительные электромеханизмы и аккумуляторную батарею, коммутационную, защитную и электрораспределительную аппаратуру, отличающийся тем, что аккумуляторная батарея и исполнительные электромеханизмы установлены вне прочного корпуса, а коммутационная, защитная и электрораспределительная аппаратура установлена вне прочного корпуса в отдельном контейнере, связанном управляющими электрокабелями с пультом управления оператора аппарата, установленным в прочном корпусе, и силовыми электрокабелями – с исполнительными механизмами.

РИСУНКИ
