Патент на изобретение №2304542
|
||||||||||||||||||||||||||
(54) СКЛАДНОЙ ЯКОРЬ
(57) Реферат:
Изобретение относится к лесосплавному такелажу и может быть использовано в качестве береговых и донных опор для крепления наплавных сооружений. Складной якорь содержит конус, поворотные лапы и веретено. Веретено выполнено в виде складных лап, смещенных в горизонтальной плоскости относительно поворотных лап для повышения держащей силы якоря. 2 ил.

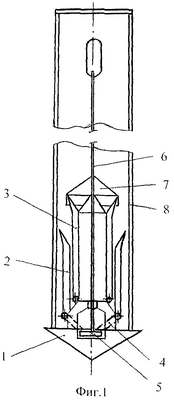

Изобретение относится к лесосплавному такелажу и может быть использовано в качестве береговых и донных опор для крепления наплавных сооружений. Известен складной якорь, включающий веретено, снабженное в нижней части конусом, а в верхней – хвостовиком, и три свободно одетые на веретено лапы (А.с. 1087409, СССР, МКИ В63В 21/36, 1984 г.). Недостаток аналога – недостаточная держащая сила. Известен складной якорь, содержащий веретено, снабженное в нижней части конусом, а в верхней – хвостовиком для присоединения каната-шеймы, и три свободно одетые на веретено лапы, выполненные в нижних их частях плоскими и снабженные хомутами с L-образными ограничителями вертикального перемещения лап (А.с. 1594056, СССР, МКИ В63В 21/36, 1988 г.). Данное решение принято за прототип. Недостатком прототипа является повышенная металлоемкость якоря за счет массы веретена. Задачей, на решение которой направлено изобретение, является устранение указанного недостатка и повышение коэффициента цепкости якоря. Это достигается тем, что якорь, содержащий поворотные лапы и конус, снабжен веретеном, выполненным в виде складных лап. Изобретение иллюстрируется чертежами, где на фиг.1 изображен общий вид складного якоря, на фиг.2 – якорь в работе: положение I – при работе поворотных лап, положение II – при работе поворотных и складных лап, а – вид сбоку, б – вид сверху. Якорь содержит конус 1, поворотные лапы 2, складные лапы 3, хвостовики 4, втулку 5, канат-шейму 6 и конусную крышку 7. Складные лапы 3 смещены в горизонтальной плоскости относительно поворотных лап 2. Концы складных и поворотных лап отогнуты. Поворотные лапы 2 снабжены хвостовиками 4, которые опираются на втулку 5, а канат-шейма 6 жестко крепится к ней. Складные лапы 3 в нерабочем положении фиксируются с помощью конусной крышки 7, которая жестко крепится к канату-шейме 6. Якорь работает следующим образом. С помощью трубы 8 якорь забивают в грунт. Затем трубу извлекают из грунта и воздействуют на канат 6. Если приложенное усилие воздействует на канат не вертикально, а под углом, то якорь в грунте поворачивается по направлению приложенной силы, а складные лапы 3 работают как веретено якоря. Затем поворотные лапы 2 под действием приложенной силы, взаимодействуя с грунтом, за счет отогнутой концевой части раскрываются. Одновременно раскрытию лап помогает втулка 5, которая взаимодействует с хвостовиками 4 поворотных лап 2. По мере раскрытия поворотных лап 2 крышка 7 за счет перемещения каната 6 поднимается, и, когда поворотные лапы 2 раскрываются полностью, освобождает складные лапы 3. Если приложенная сила превысит держащую силу поворотных лап 2, то складные лапы 3 раскрываются и увеличивают держащую силу якоря.
Формула изобретения
Складной якорь, содержащий конус, поворотные лапы и веретено, отличающийся тем, что веретено выполнено в виде складных лап, смещенных в горизонтальной плоскости относительно поворотных лап.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.12.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
