Патент на изобретение №2304510
|
||||||||||||||||||||||||||
(54) ПЛИТКОРЕЗ
(57) Реферат:
Изобретение относится к строительной промышленности, а именно к отделочным работам, в частности к конструкциям устройств для резки листовых хрупких материалов, например керамической и шлакоситалловой плитки. Изобретение направлено на обеспечение повышения надежности за счет исключения порчи резца при разломе, а также на повышение эксплуатационных возможностей за счет расширения диапазона получаемых при разделении конфигураций частей плиток при одновременном повышении надежности разделения плитки на части за счет равномерности надлома путем возможности надавливания в любой точке плитки, в том числе в ее центре. Плиткорез содержит рабочее основание, закрепленные на нем посредством стоек трубчатые направляющие, установленную на последних с возможностью продольного перемещения каретку с осью качания, шарнирно установленное на последней коромысло в виде двуплечего рычага с резцом на одном его свободном конце и ломающим узлом в виде лапок на другом и соединенную с коромыслом ручку управления, шарнирно связанную с коромыслом и установленную на оси качания, при этом на коромысле выполнены упоры для ограничения поворота ручки управления и для взаимодействия с последней. 5 ил.
Изобретение относится к строительной промышленности, а именно к отделочным работам, в частности к конструкциям устройств для резки листовых хрупких материалов, например керамической и шлакоситалловой плитки. Наиболее близким по технической сущности к предлагаемому плиткорезу является выбранный в качестве прототипа плиткорез, содержащий рабочее основание, закрепленные на нем направляющие, установленную на последних с возможностью продольного перемещения каретку с осью качания, шарнирно установленное на последней коромысло в виде двуплечего рычага с резцом на одном его свободном конце и ломающим узлом на другом и соединенную с коромыслом ручку управления. Конструкция плиткореза позволяет производить надрез плитки от себя, а надавливание и разлом ее только у края (Патент Великобритании №2261188, кл. B28D 1/22, опубл. 1993 год). Недостатком прототипа является ненадежность разделения плитки на части и невозможность ее разделения, например, по ломаной линии из-за необходимости доведения резца до конца плитки и невозможности разлома плитки в заданном месте, например в центре плитки, т.к. резец в этом случае упирается в плитку, мешает ее надлому, а также может выйти из строя. Технический результат, достигаемый предлагаемым изобретением, заключается в повышении надежности за счет исключения порчи резца при разломе, а также в повышении эксплуатационных возможностей за счет расширения диапазона получаемых при разделении конфигураций частей плиток при одновременном повышении надежности разделения плитки на части за счет равномерности надлома путем возможности надавливания в любой точке плитки, в том числе в ее центре. Поставленный результат достигается тем, что в плиткорезе, содержащем рабочее основание, закрепленные на нем направляющие, установленную на последних с возможностью продольного перемещения каретку с осью качания, шарнирно установленное на последней коромысло в виде двуплечего рычага с резцом на одном его свободном конце и ломающим узлом на другом и соединенную с коромыслом ручку управления, последняя шарнирно связана с коромыслом и установлена на оси качания, а на коромысле выполнены упоры для ограничения поворота ручки управления и для взаимодействия с последней. На фиг.1 изображен предлагаемый плиткорез, общий вид, на фиг.2 – вид по А на фиг.1, на фиг.3 – коромысло без резца, общий вид, на фиг.4 – вид по Б на фиг.3, на фиг.5 – сечение В-В на фиг.4. Плиткорез содержит рабочее основание 1, закрепленные на нем посредством стоек 2 трубчатые направляющие 3, установленную на последних с возможностью продольного перемещения каретку 4 с осью 5 качания, шарнирно установленное на последней коромысло 6 в виде двуплечего рычага с резцом 7 на одном его свободном конце и ломающим узлом 8 в виде лапок на другом и соединенную с коромыслом 6 ручку 9 управления. Ручка 9 управления шарнирно связана с коромыслом 6 и установлена на оси 5 качания, при этом на коромысле 6 выполнены упоры 10 для ограничения поворота ручки 9 управления и для взаимодействия с последней. На рабочем основании 1 размещены упругая подложка 11 и измерительная линейка 12, выполняющая дополнительную роль ограничителя смещения плитки. Резец 7 выполнен в виде ролика. Плечи двуплечего рычага (коромысла 6) расположены под углом Плиткорез работает следующим образом. Ручку 9 управления из крайнего правого положения (фиг.1 и фиг.2) поворачивают в крайнее левое положение, при этом она упрется в левый (на фиг.2) упор 10. Каретка 4 ручкой 9 управления также переводится в крайнее левое положение. Керамическую плитку (на чертежах не показана), которую необходимо разрезать, размещают на упругой подложке 11 рабочего основания 1 вплотную к измерительной линейке 12. Далее, нажимая на ручку 9 управления в сторону рабочего основания 1 и одновременно перемещая ее вместе с коромыслом 6 от себя, т.е. вправо (на фиг.2), резец 7, взаимодействуя с поверхностью плитки, наносит на последней риску, дающую ослабление телу плитки по нужной линии. Чтобы произвести разделение плитки на части каретку 4 перемещают по направляющим 3, в заданном месте плитки устанавливают ломающий узел 8, поворачивают ручку 9 управления по часовой стрелке в крайнее правое (как изображено на фиг.2) положение до упора 10 и надавливают ручкой 9 на этот упор 10. Ломающий узел 8 воздействует на плитку и раскалывает ее точно по линии надреза. Данная конструкция плиткореза позволяет разделять плитку на части, размещая ее на рабочем основании 1, не упирая в измерительную линейку 12, а также производить надавливание на плитку в любой ее точке, тем самым обеспечивая надежное ее разделение на части, в том числе по ломаной линии.
Формула изобретения
Плиткорез, содержащий рабочее основание, закрепленные на нем направляющие, установленную на последних с возможностью продольного перемещения каретку с осью качания, шарнирно установленное на последней коромысло в виде двуплечего рычага с резцом на одном его свободном конце и ломающим узлом на другом и соединенную с коромыслом ручку управления, отличающийся тем, что ручка управления шарнирно связана с коромыслом и установлена на оси качания, а на коромысле выполнены упоры для ограничения поворота ручки управления и для взаимодействия с последней.

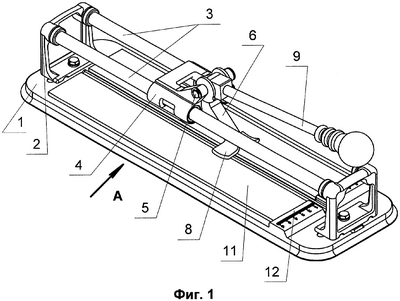

РИСУНКИ
|
||||||||||||||||||||||||||
друг к другу, который может быть выбран в пределах от 50 до 170 градусов (фиг.5).
